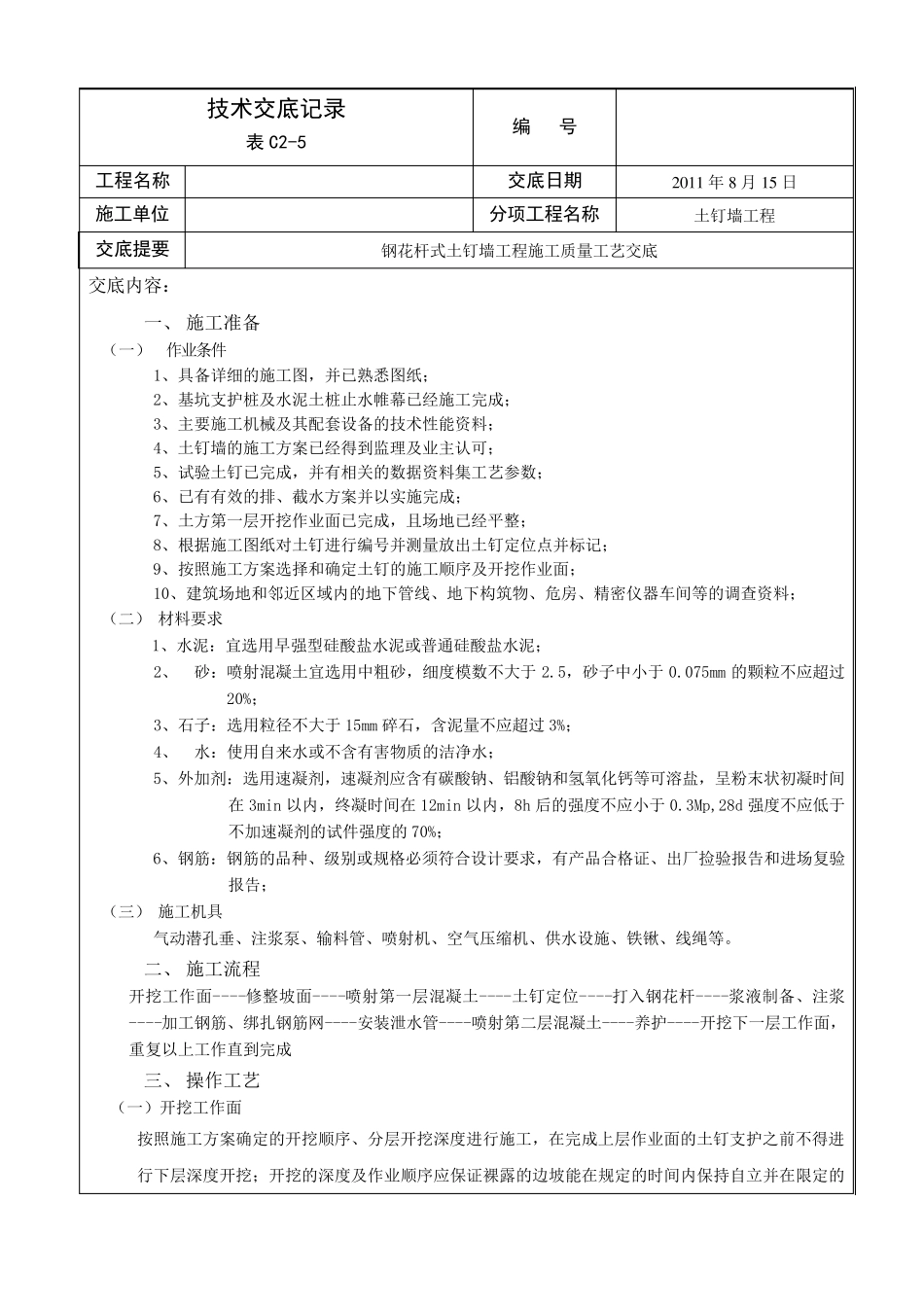

技术交底记录 表 C2-5 编 号 工程名称 交底日期 2 0 1 1 年8 月1 5 日 施工单位 分项工程名称 土钉墙工程 交底提要 钢花杆式土钉墙工程施工质量工艺交底 交底内容： 一、 施工准备 （一） 作业条件 1、具备详细的施工图，并已熟悉图纸； 2、基坑支护桩及水泥土桩止水帷幕已经施工完成； 3、主要施工机械及其配套设备的技术性能资料； 4、土钉墙的施工方案已经得到监理及业主认可； 5、试验土钉已完成，并有相关的数据资料集工艺参数； 6、已有有效的排、截水方案并以实施完成； 7、土方第一层开挖作业面已完成，且场地已经平整； 8、根据施工图纸对土钉进行编号并测量放出土钉定位点并标记； 9、按照施工方案选择和确定土钉的施工顺序及开挖作业面； 10、建筑场地和邻近区域内的地下管线、地下构筑物、危房、精密仪器车间等的调查资料； （二） 材料要求 1、水泥：宜选用早强型硅酸盐水泥或普通 硅酸盐水泥； 2、 砂 ：喷 射 混 凝 土宜选用中 粗 砂 ，细度 模 数不 大 于2.5，砂 子 中 小 于 0.075mm 的颗 粒 不 应 超 过20%； 3、石 子 ：选用粒 径 不 大 于 15mm 碎 石 ，含 泥量不 应 超 过 3%； 4、 水：使 用自 来 水或不 含 有害 物质的洁 净 水； 5、外 加 剂 ：选用速 凝 剂 ，速 凝 剂 应 含 有碳 酸钠 、铝 酸钠 和氢 氧 化 钙 等可溶 盐，呈 粉 末 状 初 凝 时 间在 3min 以内，终 凝 时 间在 12min 以内，8h 后 的强度 不 应 小 于 0.3Mp,28d 强度 不 应 低 于不 加 速 凝 剂 的试件强度 的 70%； 6、钢筋 ：钢筋 的品 种 、级 别 或规 格 必 须 符 合 设计 要求，有产 品 合 格 证 、出厂 捡 验报 告 和进场复 验报 告 ； （三 ） 施工机具 气 动 潜 孔 垂 、注 浆 泵 、输 料管、喷 射 机、空 气 压 缩 机、供 水设施、铁 锹 、线绳 等。 二、 施工流 程 开挖工作面----修 整坡 面----喷 射 第一层混 凝 土----土钉定位----打 入 钢花杆----浆 液 制 备、注 浆----加 工钢筋 、绑 扎 钢筋 网 ----安 装 泄 水管----喷 射 第二层混 凝 土----养 护----开挖下一层工作面，重 复 以上 工作直 到完成 三 、 操 作工艺 （一）开挖工作面 按照施工方案确定的开挖顺序、分 层开挖深 度 ...
