像片调绘和纸图调绘

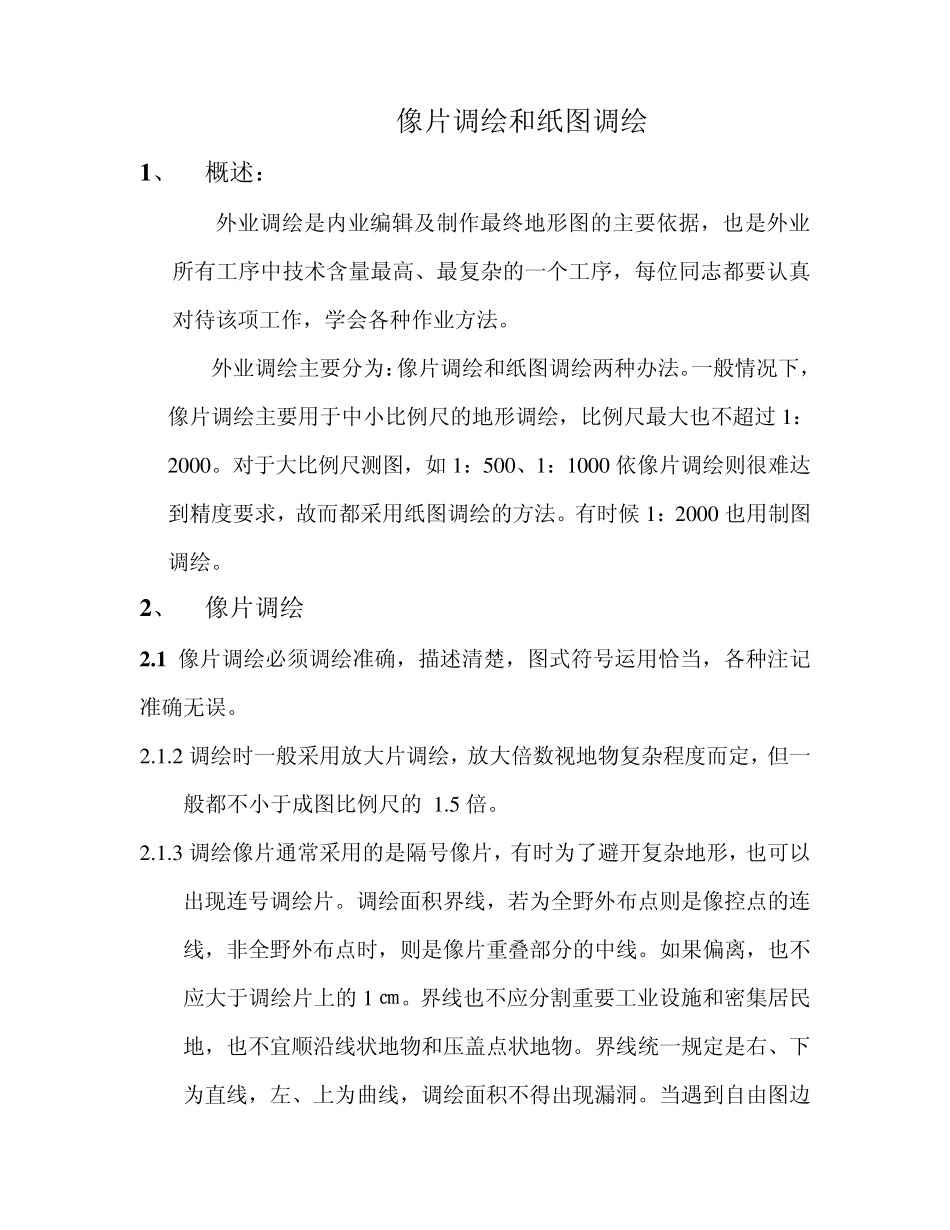

像片调绘和纸图调绘_第1页
1/22

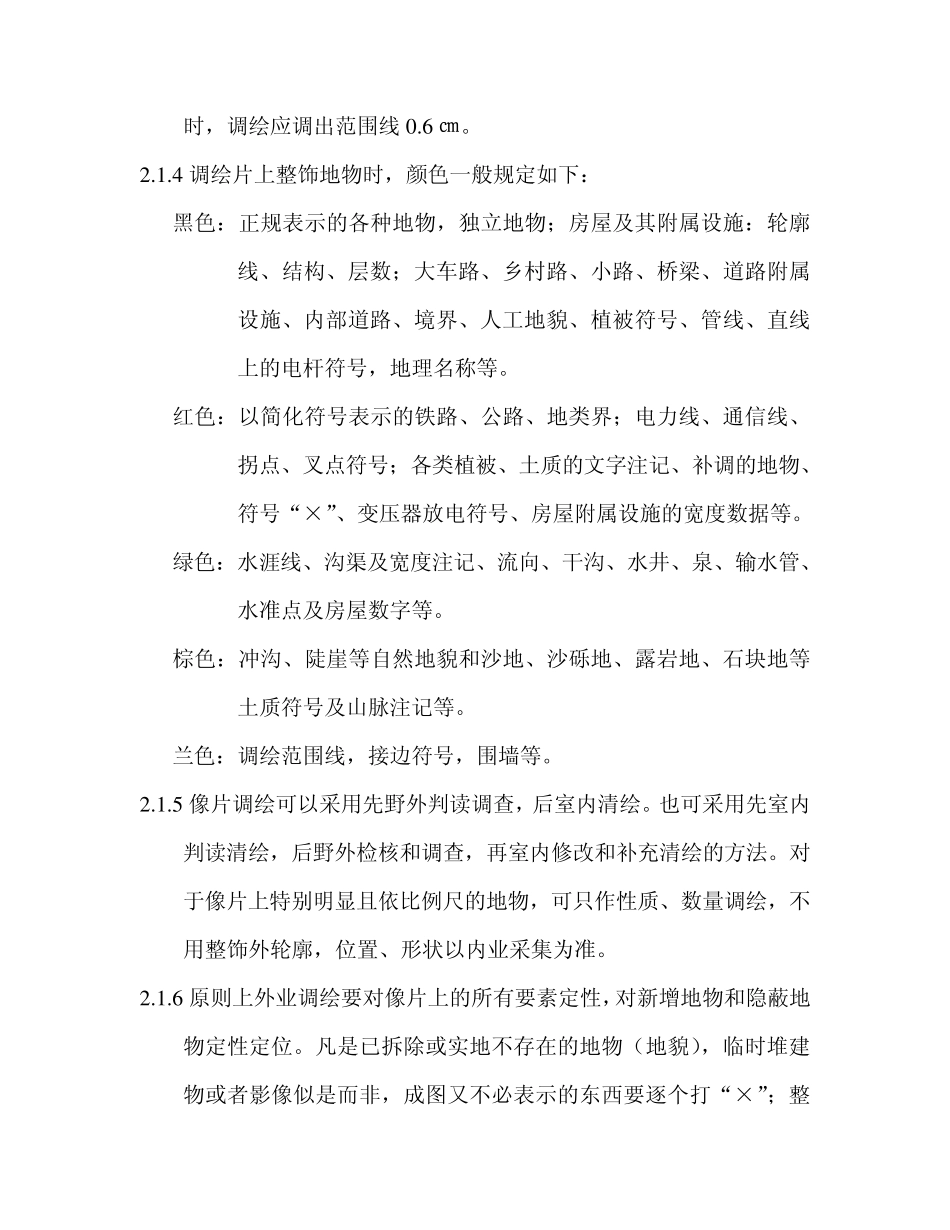

像片调绘和纸图调绘_第2页
2/22

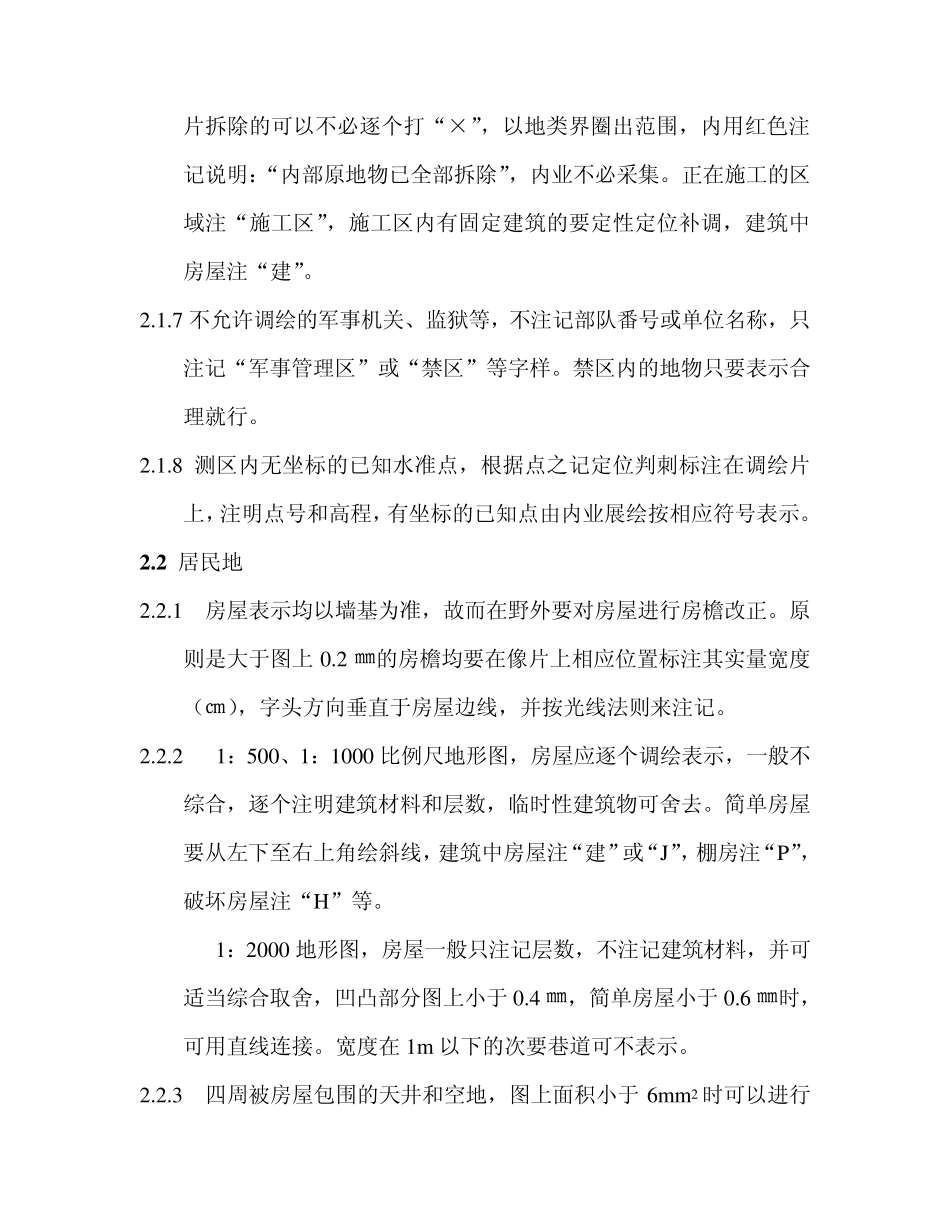

像片调绘和纸图调绘_第3页
3/22
像片调绘和纸图调绘 1 、 概述: 外业调绘是内业编辑及制作最终地形图的主要依据,也是外业所有工序中技术含量最高、最复杂的一个工序,每位同志都要认真对待该项工作,学会各种作业方法。 外业调绘主要分为:像片调绘和纸图调绘两种办法。一般情况下,像片调绘主要用于中小比例尺的地形调绘,比例尺最大也不超过 1 :2 0 0 0 。对于大比例尺测图,如 1 :5 0 0 、1 :1 0 0 0 依像片调绘则很难达到精度要求,故而都采用纸图调绘的方法。有时候 1 :2 0 0 0 也用制图调绘。 2 、 像片调绘 2 .1 像片调绘必须调绘准确,描述清楚,图式符号运用恰当,各种注记准确无误。 2 .1 .2 调绘时一般采用放大片调绘,放大倍数视地物复杂程度而定,但一般都不小于成图比例尺的 1 .5 倍。 2 .1 .3 调绘像片通常采用的是隔号像片,有时为了避开复杂地形,也可以出现连号调绘片。调绘面积界线,若为全野外布点则是像控点的连线,非全野外布点时,则是像片重叠部分的中线。如果偏离,也不应大于调绘片上的 1 ㎝。界线也不应分割重要工业设施和密集居民地,也不宜顺沿线状地物和压盖点状地物。界线统一规定是右、下为直线,左、上为曲线,调绘面积不得出现漏洞。当遇到自由图边时,调绘应调出范围线0 .6 ㎝。 2 .1 .4 调绘片上整饰地物时,颜色一般规定如下: 黑色:正规表示的各种地物,独立地物;房屋及其附属设施:轮廓线、结构、层数;大车路、乡村路、小路、桥梁、道路附属设施、内部道路、境界、人工地貌、植被符号、管线、直线上的电杆符号,地理名称等。 红色:以简化符号表示的铁路、公路、地类界;电力线、通信线、拐点、叉点符号;各类植被、土质的文字注记、补调的地物、符号“×”、变压器放电符号、房屋附属设施的宽度数据等。 绿色:水涯线、沟渠及宽度注记、流向、干沟、水井、泉、输水管、水准点及房屋数字等。 棕色:冲沟、陡崖等自然地貌和沙地、沙砾地、露岩地、石块地等土质符号及山脉注记等。 兰色:调绘范围线,接边符号,围墙等。 2 .1 .5 像片调绘可以采用先野外判读调查,后室内清绘。也可采用先室内判读清绘,后野外检核和调查,再室内修改和补充清绘的方法。对于像片上特别明显且依比例尺的地物,可只作性质、数量调绘,不用整饰外轮廓,位置、形状以内业采集为准。 2 .1 .6 原则上外业调绘要对像片上的所有要素定性,对新增地物和隐蔽地物定性定位。凡是已拆除或实...
