兆欧表及接地电阻表的使用方法

兆欧表及接地电阻表的使用方法_第1页
1/6
兆欧表及接地电阻表的使用方法_第2页
2/6
兆欧表及接地电阻表的使用方法_第3页
3/6

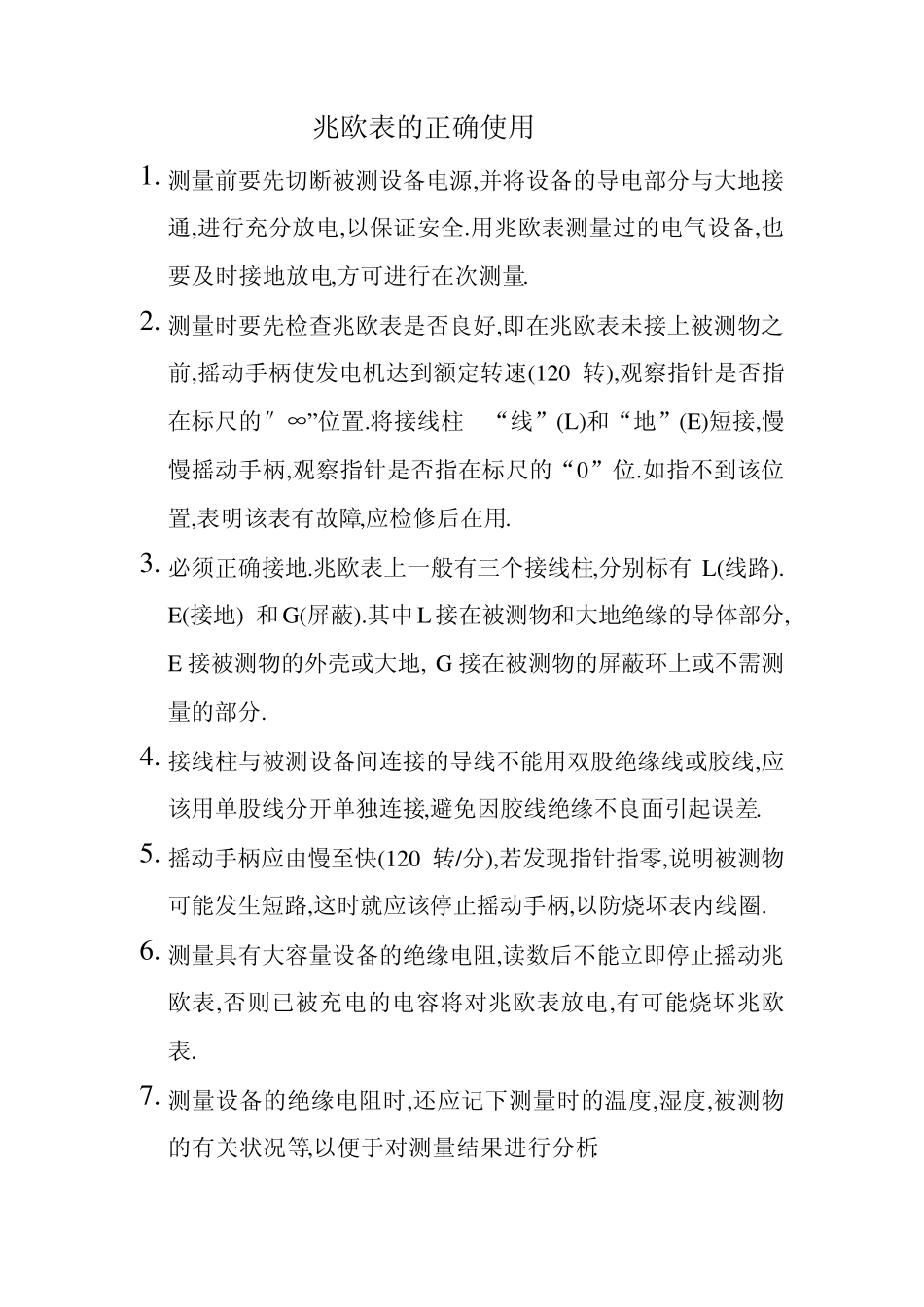

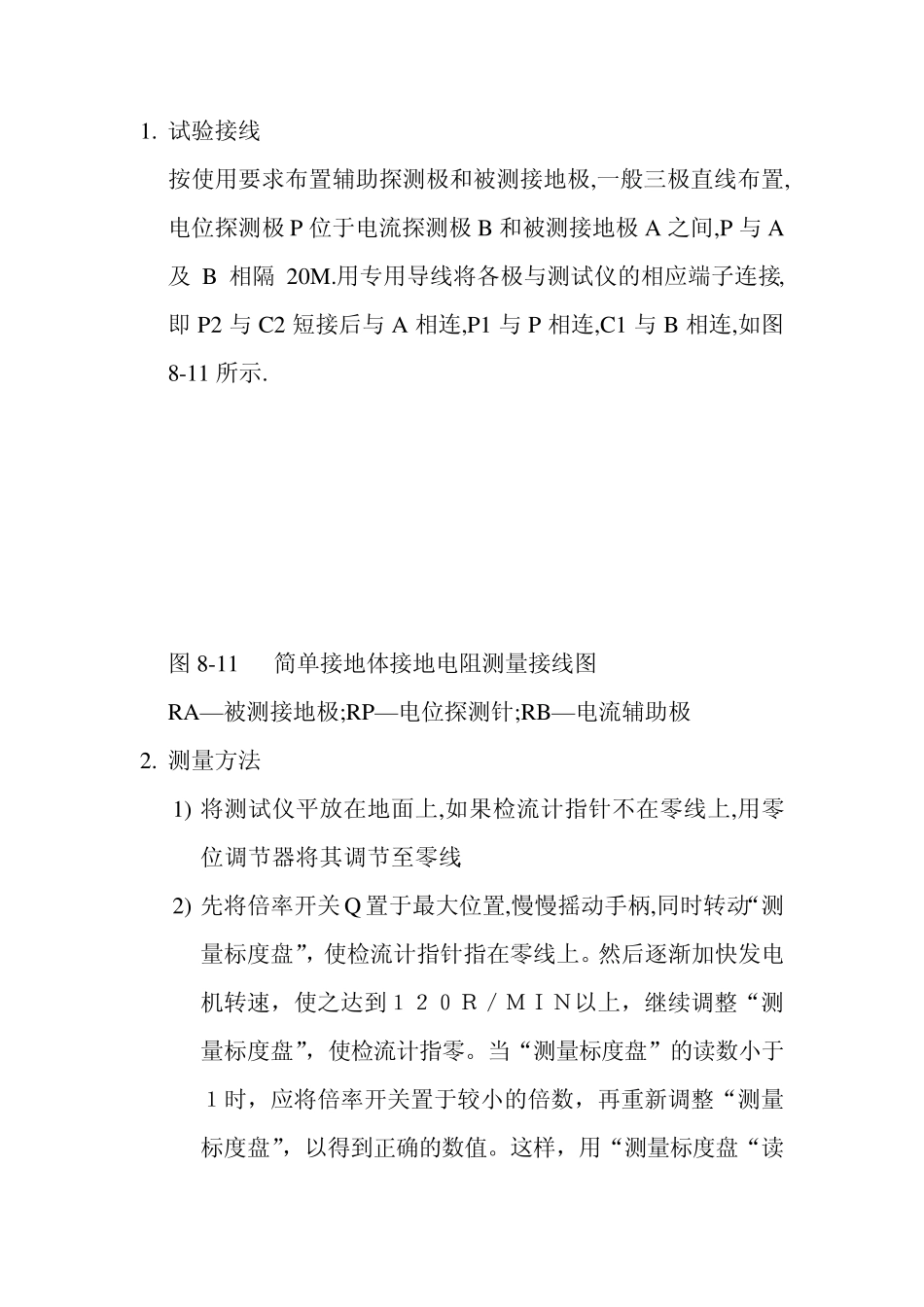

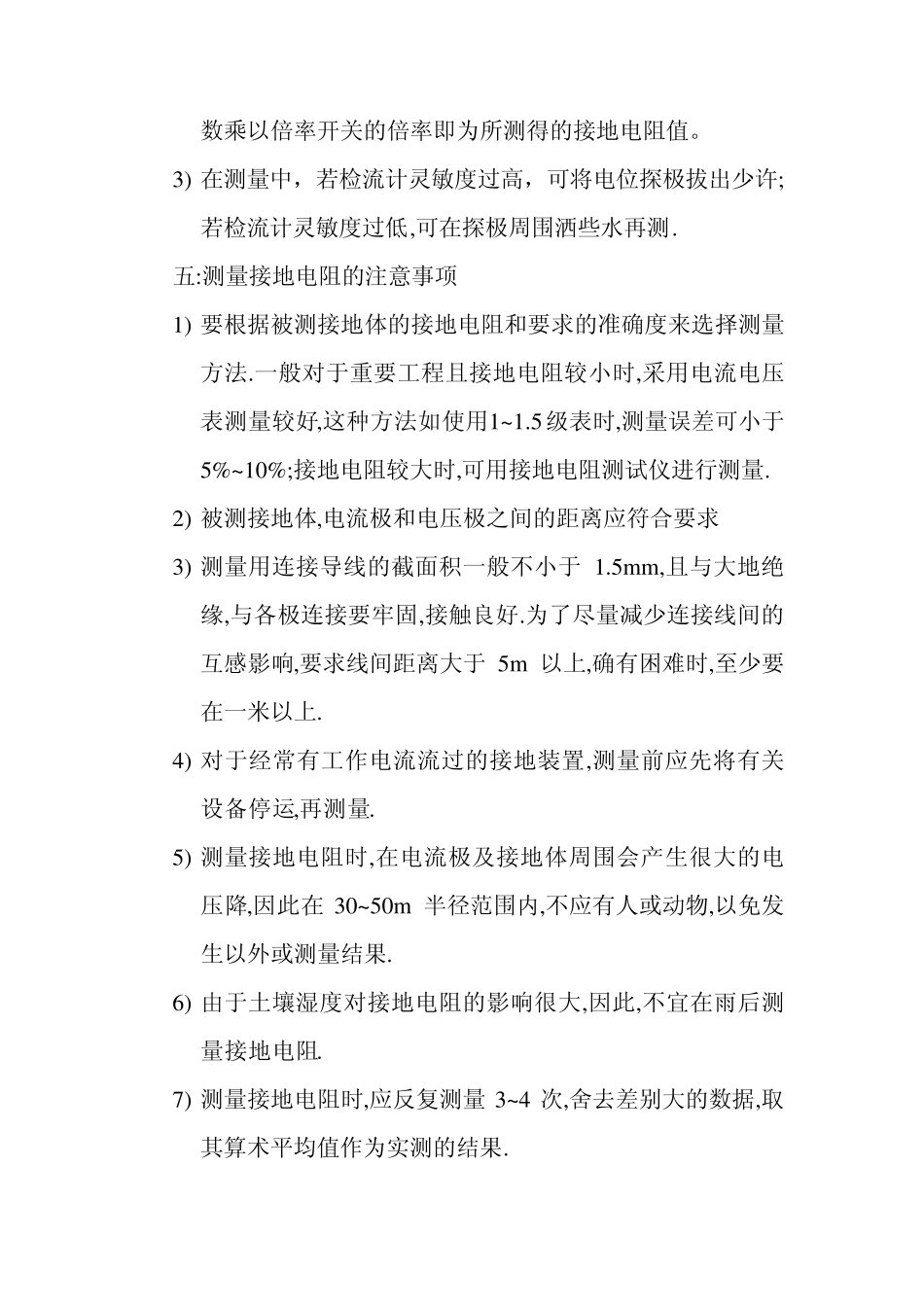

兆欧表的正确使用 1. 测量前要先切断被测设备电源,并将设备的导电部分与大地接通,进行充分放电,以保证安全.用兆欧表测量过的电气设备,也要及时接地放电,方可进行在次测量. 2. 测量时要先检查兆欧表是否良好,即在兆欧表未接上被测物之前,摇动手柄使发电机达到额定转速(120 转),观察指针是否指在标尺的″∞”位置.将接线柱 “线”(L)和“地”(E)短接,慢慢摇动手柄,观察指针是否指在标尺的“0”位.如指不到该位置,表明该表有故障,应检修后在用. 3. 必须正确接地.兆欧表上一般有三个接线柱,分别标有 L(线路). E(接地) 和 G(屏蔽).其中 L接在被测物和大地绝缘的导体部分, E 接被测物的外壳或大地, G 接在被测物的屏蔽环上或不需测量的部分. 4. 接线柱与被测设备间连接的导线不能用双股绝缘线或胶线,应该用单股线分开单独连接,避免因胶线绝缘不良面引起误差. 5. 摇动手柄应由慢至快(120 转/分),若发现指针指零,说明被测物可能发生短路,这时就应该停止摇动手柄,以防烧坏表内线圈. 6. 测量具有大容量设备的绝缘电阻,读数后不能立即停止摇动兆欧表,否则已被充电的电容将对兆欧表放电,有可能烧坏兆欧表. 7. 测量设备的绝缘电阻时,还应记下测量时的温度,湿度,被测物的有关状况等,以便于对测量结果进行分析. 1. 试验接线 按使用要求布置辅助探测极和被测接地极,一般三极直线布置,电位探测极P 位于电流探测极B 和被测接地极A 之间,P 与A及B 相隔20M.用专用导线将各极与测试仪的相应端子连接,即P2 与C2 短接后与A 相连,P1 与P 相连,C1 与B 相连,如图8-11 所示. 图8-11 简单接地体接地电阻测量接线图 RA—被测接地极;RP—电位探测针;RB—电流辅助极 2. 测量方法 1) 将测试仪平放在地面上,如果检流计指针不在零线上,用零位调节器将其调节至零线. 2) 先将倍率开关Q 置于最大位置,慢慢摇动手柄,同时转动“测量标度盘”,使检流计指针指在零线上。然后逐渐加快发电机转速,使之达到120R/MIN以上,继续调整“测量标度盘”,使检流计指零。当“测量标度盘”的读数小于1时,应将倍率开关置于较小的倍数,再重新调整“测量标度盘”,以得到正确的数值。这样,用“测量标度盘“读数乘以倍率开关的倍率即为所测得的接地电阻值。 3) 在测量中,若检流计灵敏度过高,可将电位探极拔出少许;若检流计灵敏度过低,可在探极周围洒些水再测. 五:测量接地电阻的注意事项 1) 要根据被测接地体的接地电阻和要求的准...
