光敏二极管的检测方法

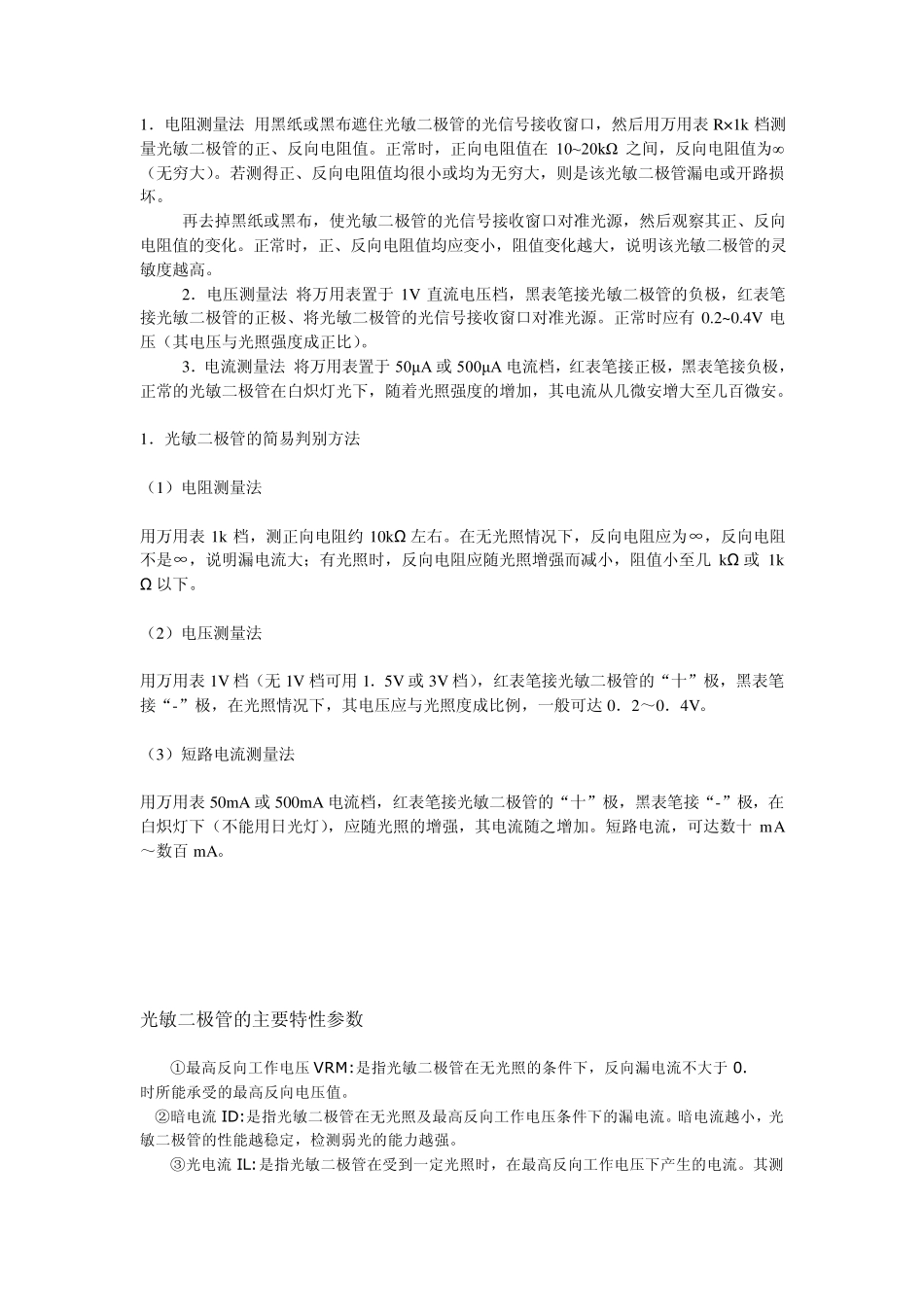

光敏二极管的检测方法_第1页
1/11

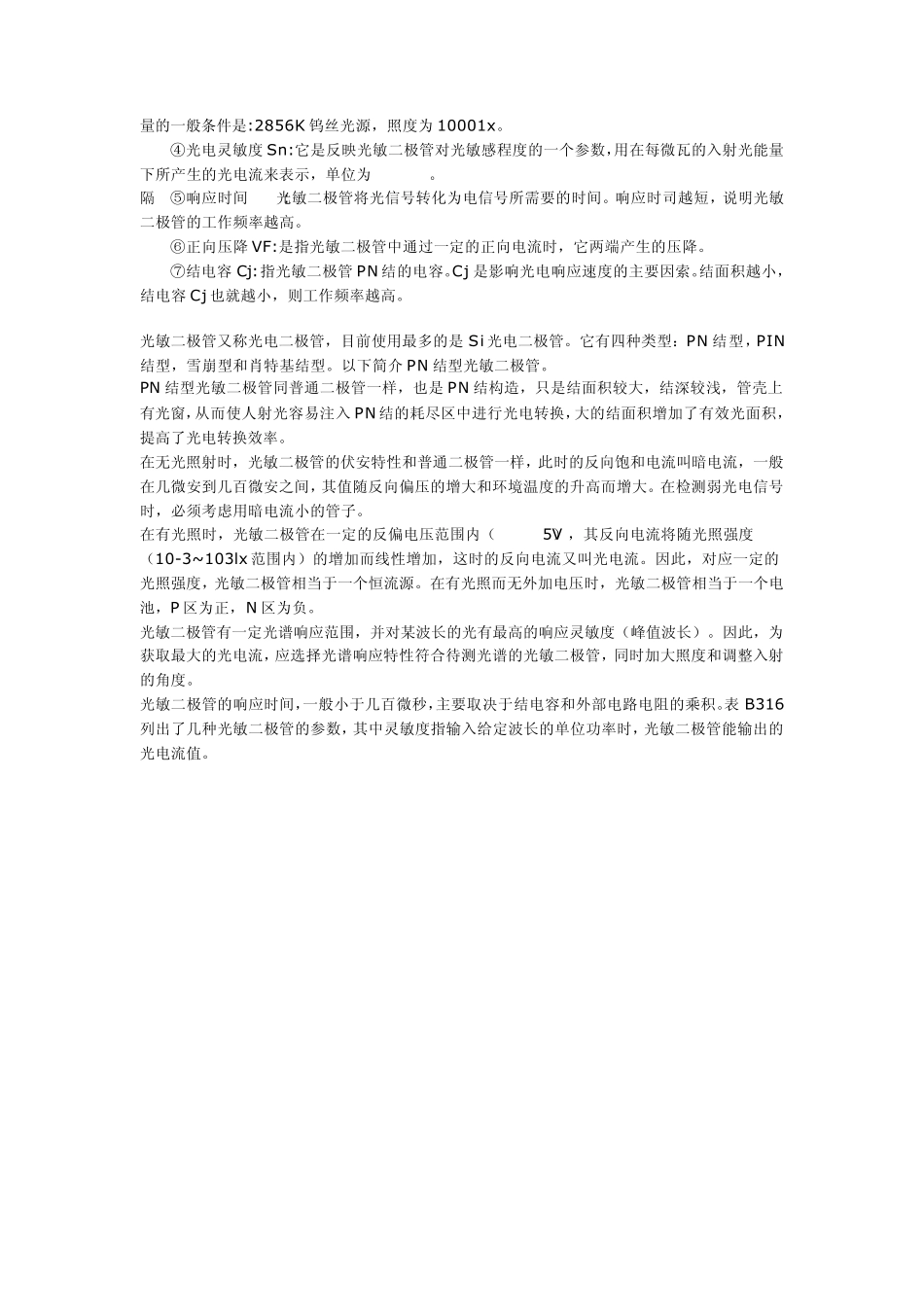

光敏二极管的检测方法_第2页
2/11

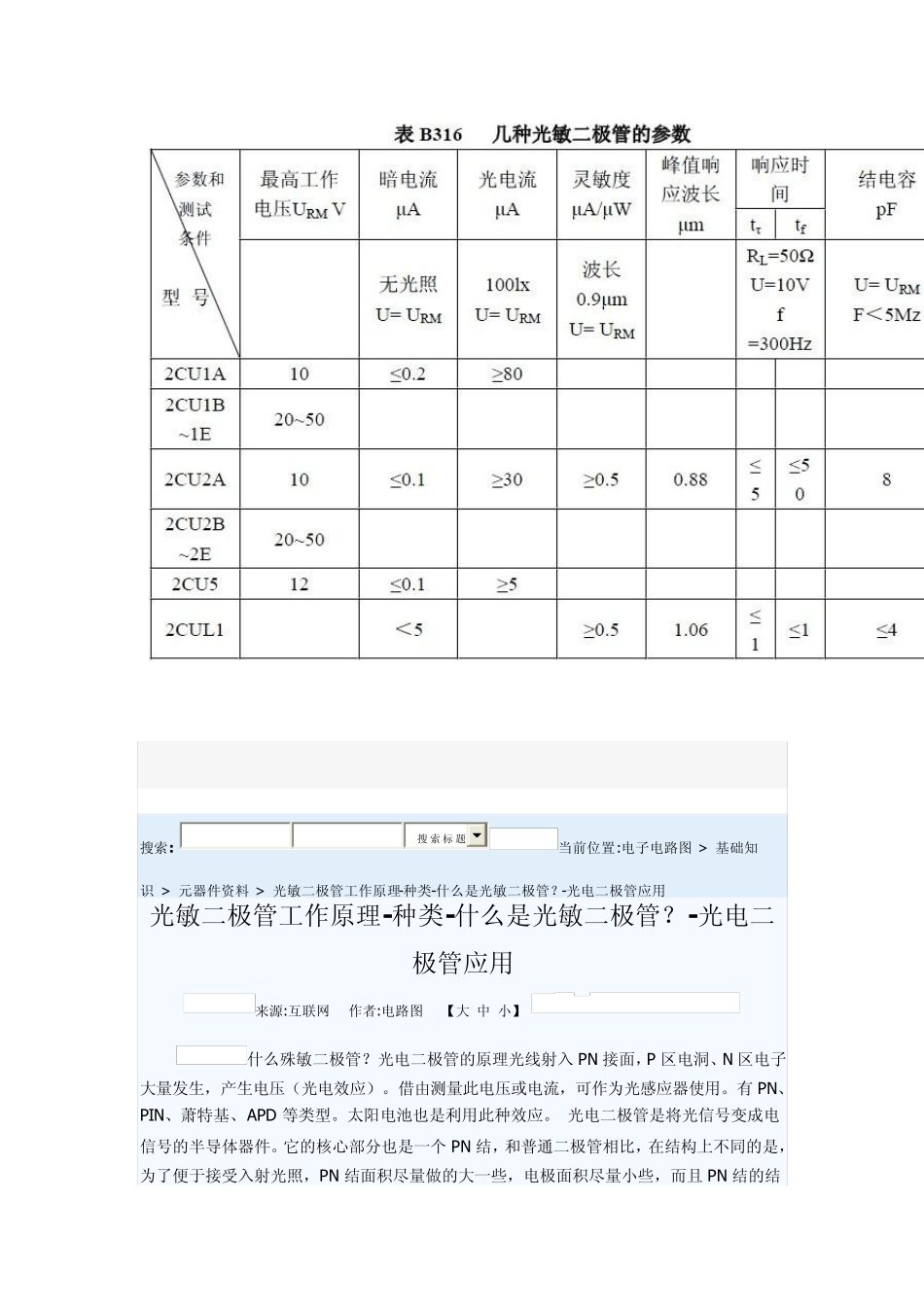

光敏二极管的检测方法_第3页
3/11
1.电阻测量法 用黑纸或黑布遮住光敏二极管的光信号接收窗口,然后用万用表R×1k 档测量光敏二极管的正、反向电阻值。正常时,正向电阻值在10~20kΩ 之间,反向电阻值为∞(无穷大)。若测得正、反向电阻值均很小或均为无穷大,则是该光敏二极管漏电或开路损坏。 再去掉黑纸或黑布,使光敏二极管的光信号接收窗口对准光源,然后观察其正、反向电阻值的变化。正常时,正、反向电阻值均应变小,阻值变化越大,说明该光敏二极管的灵敏度越高。 2.电压测量法 将万用表置于1V 直流电压档,黑表笔接光敏二极管的负极,红表笔接光敏二极管的正极、将光敏二极管的光信号接收窗口对准光源。正常时应有0.2~0.4V 电压(其电压与光照强度成正比)。 3.电流测量法 将万用表置于50μA 或500μA 电流档,红表笔接正极,黑表笔接负极,正常的光敏二极管在白炽灯光下,随着光照强度的增加,其电流从几微安增大至几百微安。 1.光敏二极管的简易判别方法 (1)电阻测量法 用万用表1k 档,测正向电阻约10kΩ 左右。在无光照情况下,反向电阻应为∞,反向电阻不是∞,说明漏电流大;有光照时,反向电阻应随光照增强而减小,阻值小至几kΩ 或1kΩ 以下。 (2)电压测量法 用万用表1V 档(无1V 档可用1.5V 或3V 档),红表笔接光敏二极管的“十”极,黑表笔接“-”极,在光照情况下,其电压应与光照度成比例,一般可达 0.2~0.4V。 (3)短路电流测量法 用万用表50mA 或500mA 电流档,红表笔接光敏二极管的“十”极,黑表笔接“-”极,在白炽灯下(不能用日光灯),应随光照的增强,其电流随之增加。短路电流,可达数十 mA~数百mA。 光敏二极管的主要特性参数 ①最高反向工作电压VRM:是指光敏二极管在无光照的条件下,反向漏电流不大于0.1μA时所能承受的最高反向电压值。 ②暗电流ID:是指光敏二极管在无光照及最高反向工作电压条件下的漏电流。暗电流越小,光敏二极管的性能越稳定,检测弱光的能力越强。 ③光电流IL:是指光敏二极管在受到一定光照时,在最高反向工作电压下产生的电流。其测量的一般条件是:2856K 钨丝光源,照度为10001x。 ④光电灵敏度Sn:它是反映光敏二极管对光敏感程度的一个参数,用在每微瓦的入射光能量下所产生的光电流来表示,单位为μA/μW。 隔 ⑤响应时间 Tζ:光敏二极管将光信号转化为电信号所需要的时间。响应时司越短,说明光敏二极管的工作频率越高。 ⑥正向压降 VF:是指光敏二极管中通过...
