光栅光谱仪实验报告2

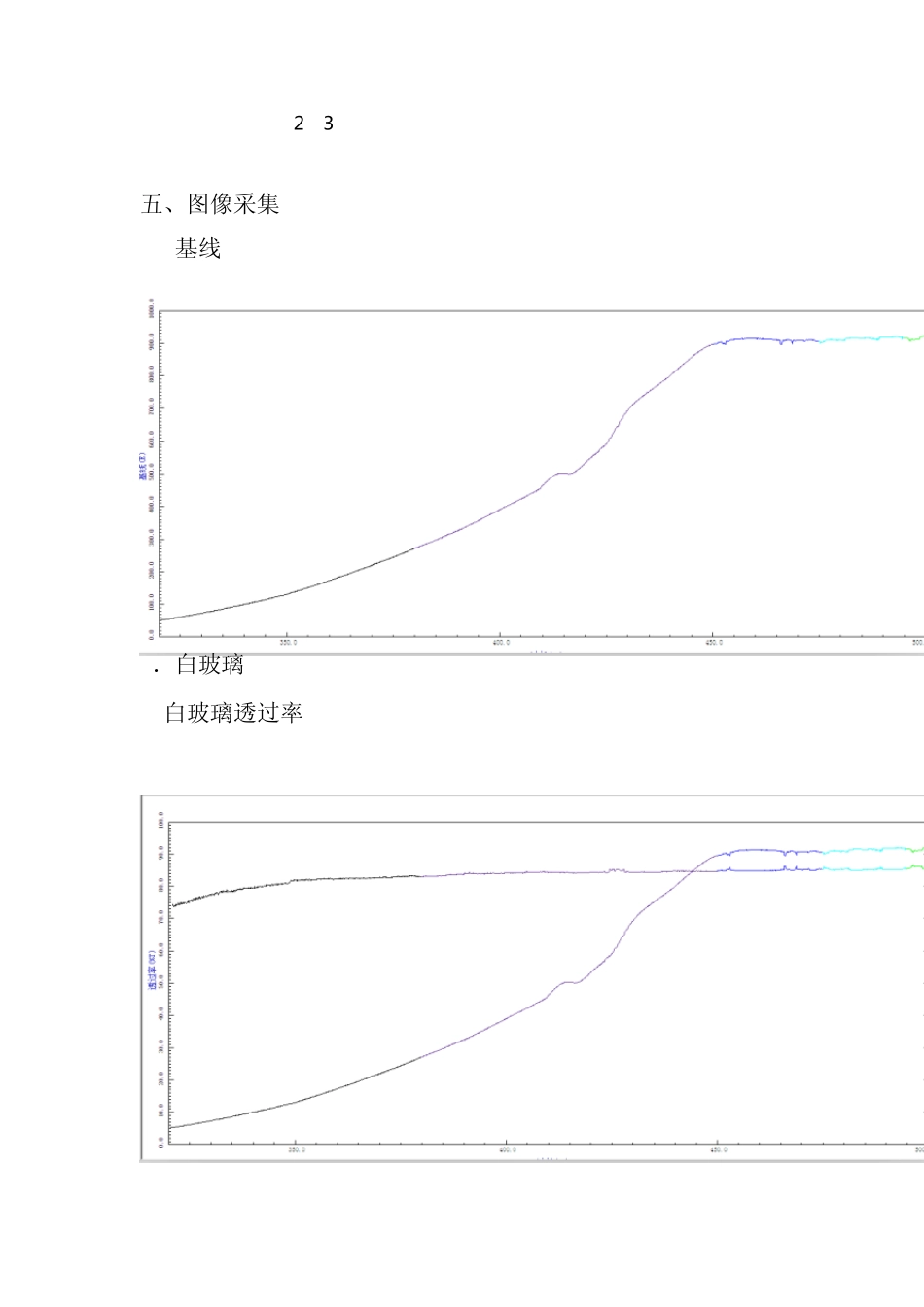

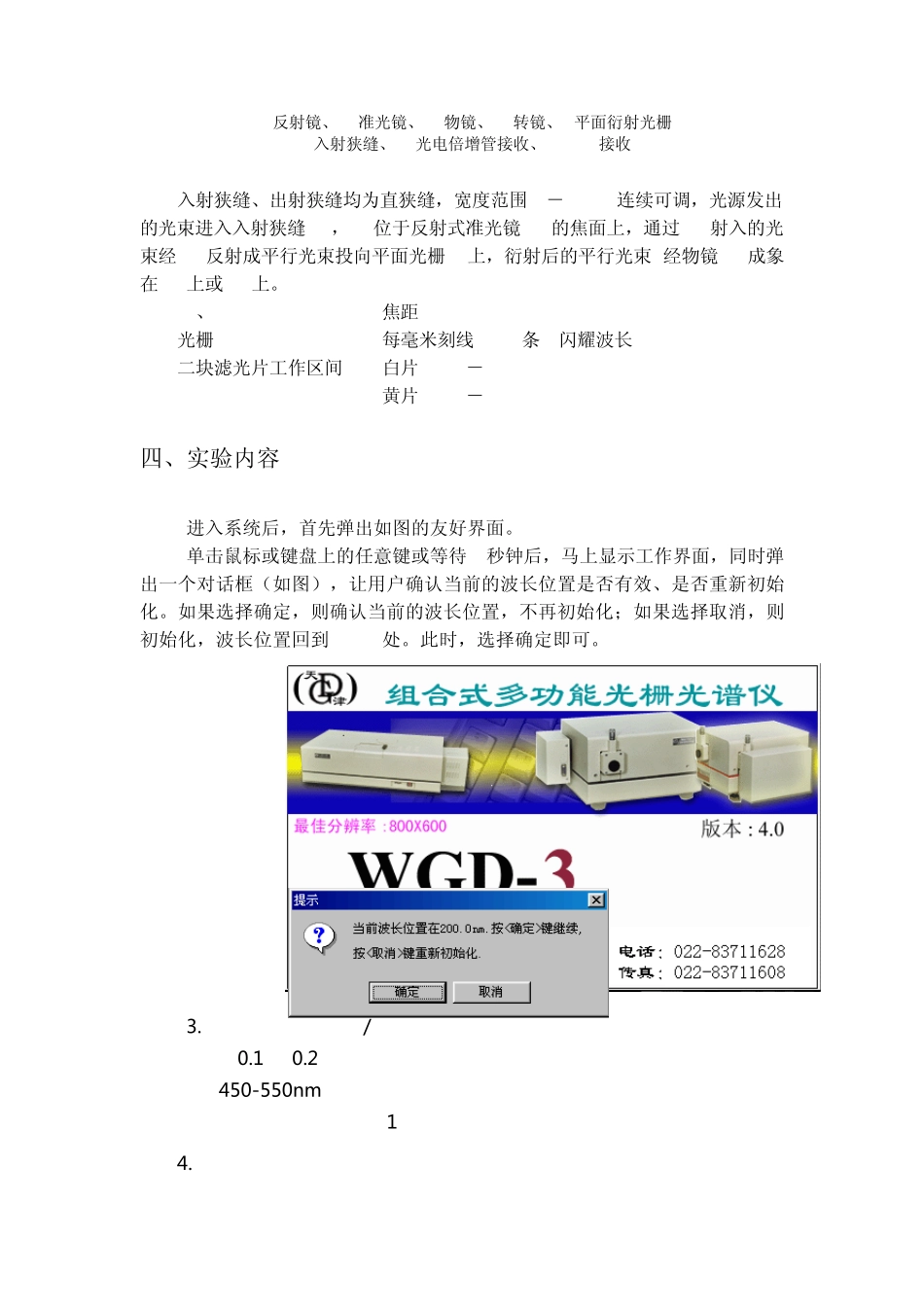

一、实验目的 1.用光栅光谱仪测量白、黄滤光玻璃片的基线、吸光度、与透过率。 2.学会并掌握光栅光谱仪的应用。 二、实验仪器 1.已装载软件的电脑 2. 有白、黄滤光镜片的滤光片 3.光栅光谱仪 三、实验原理 仪器的规格与主要技术指标： 波长范围 200－800nm 焦距 302.5mm 相对孔径 D/F＝1/7 波长精度 ±0.4nm 波长重复性 ±0.2nm 杂散光 ≤10－3 WGD－3 型组合式多功能光栅光谱仪，由光栅单色仪，接收单元，扫描系统，电子放大器，A/D采集单元，计算机组成。该设备集光学、精密机械、电子学、计算机技术于一体。光学系统采用C-T型，如图 2-1 图 2-1 光学原理图 M1反射镜、M2准光镜、M3物镜、M4转镜、G平面衍射光栅 S1入射狭缝、S2光电倍增管接收、S3 CCD接收 入射狭缝、出射狭缝均为直狭缝，宽度范围 0－2.5mm连续可调，光源发出的光束进入入射狭缝 S1，S1位于反射式准光镜M2的焦面上，通过 S1射入的光束经 M2反射成平行光束投向平面光栅 G上，衍射后的平行光束 经物镜M3成象在 S2上或 S3上。 M2、M3 焦距 302.5mm 光栅 G 每毫米刻线 1200条 闪耀波长 550nm 二块滤光片工作区间 白片 320－500nm 黄片 500－800nm 四、实验内容 1.进入系统后，首先弹出如图的友好界面。 2.单击鼠标或键盘上的任意键或等待 5秒钟后，马上显示工作界面，同时弹出一个对话框（如图），让用户确认当前的波长位置是否有效、是否重新初始化。如果选择确定，则确认当前的波长位置，不再初始化；如果选择取消，则初始化，波长位置回到200nm处。此时，选择确定即可。 3.基线的测量，将信息/视图一栏选为动态方式，左侧的工作模式选为基线，间隔设定为 0.1 或 0.2 纳米，安好玻璃片后开始单程扫描，不断调节电压表，使图像的在 450-550nm 时达到顶峰，然后返回，重新初始化，重新扫描即可，将所得图像与数据保存在寄存器 1 中。 4.将工作模式选为吸光度和透过率后，分别按上述方法测量。将所得图像与数据保存在寄存器 2、3 中。 五、图像采集 1.基线 A．白玻璃 2.白玻璃透过率 3.白玻璃吸光度 B．黄玻璃 1.黄玻璃基线 2.黄玻璃透过率 3.黄玻璃吸光度 六、注意事项 1.当标准峰波长偏长时，输入的修正值为负值，反之为正值。 2.总修正值不得超过±50nm。 3.仪器掉电或先启动软件再给仪器加电均可能造成波长混乱。此时应关闭软件，在保证连线准确、仪器加电的情况下，对仪器重新进行初始化。 ...
