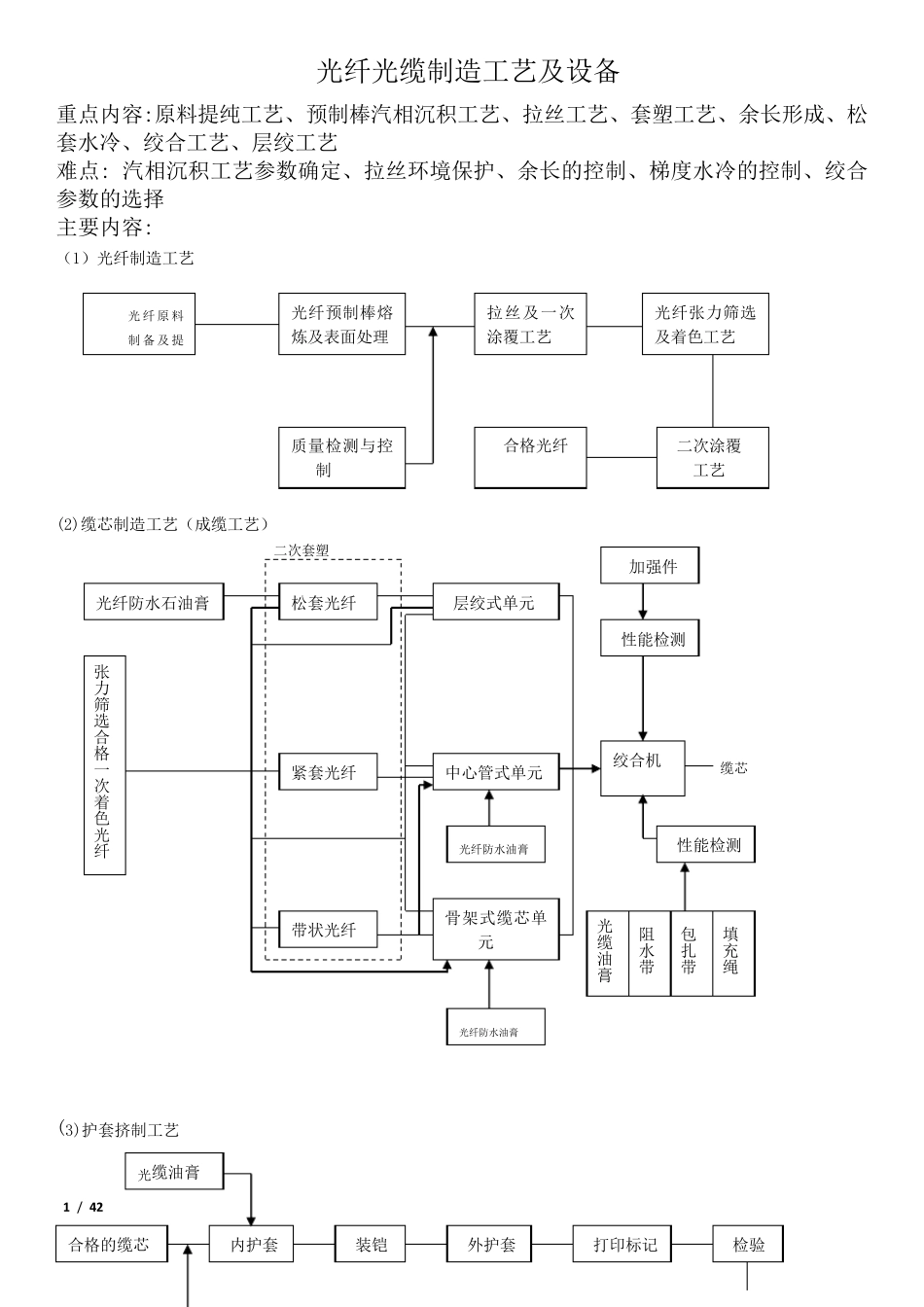

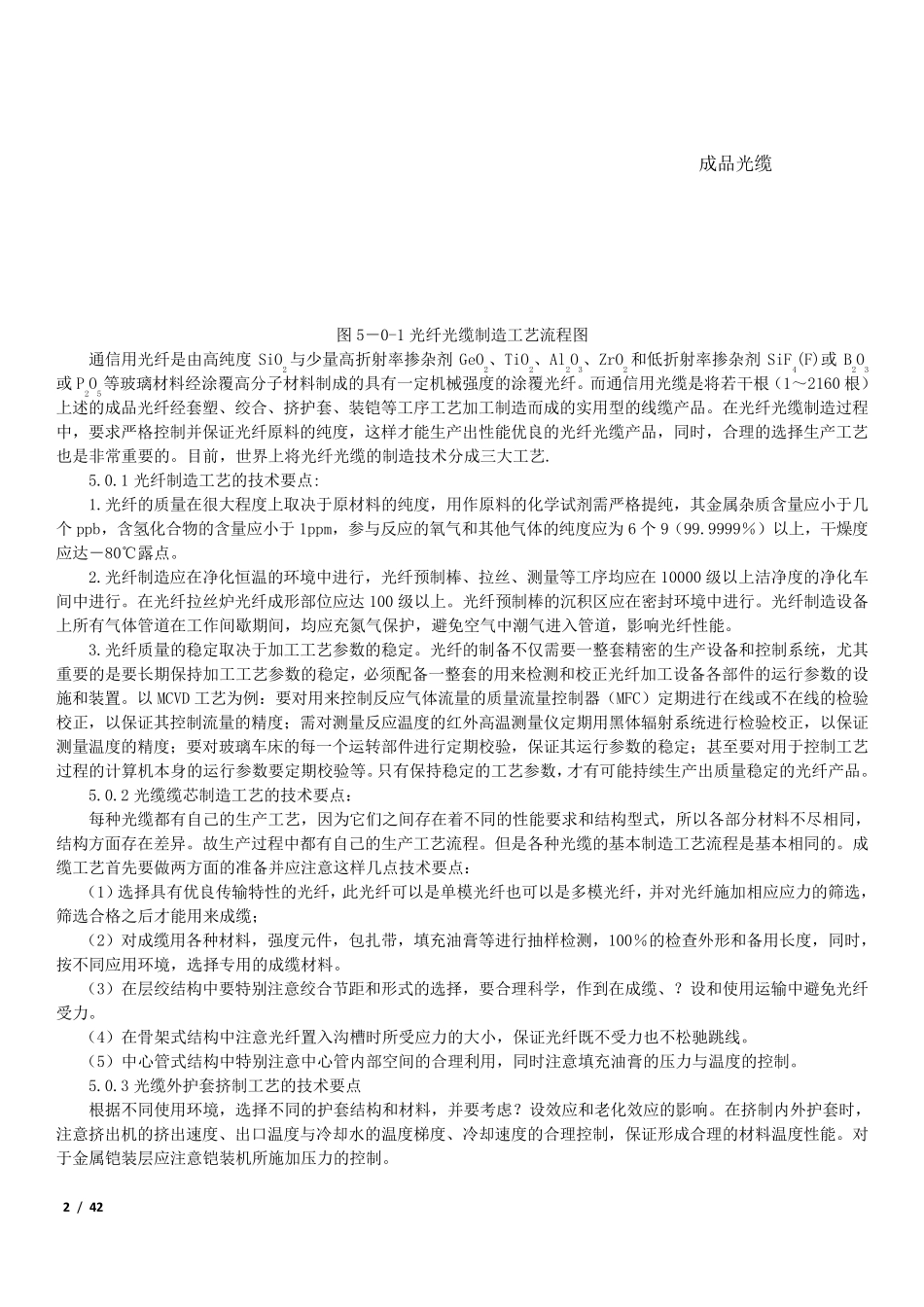

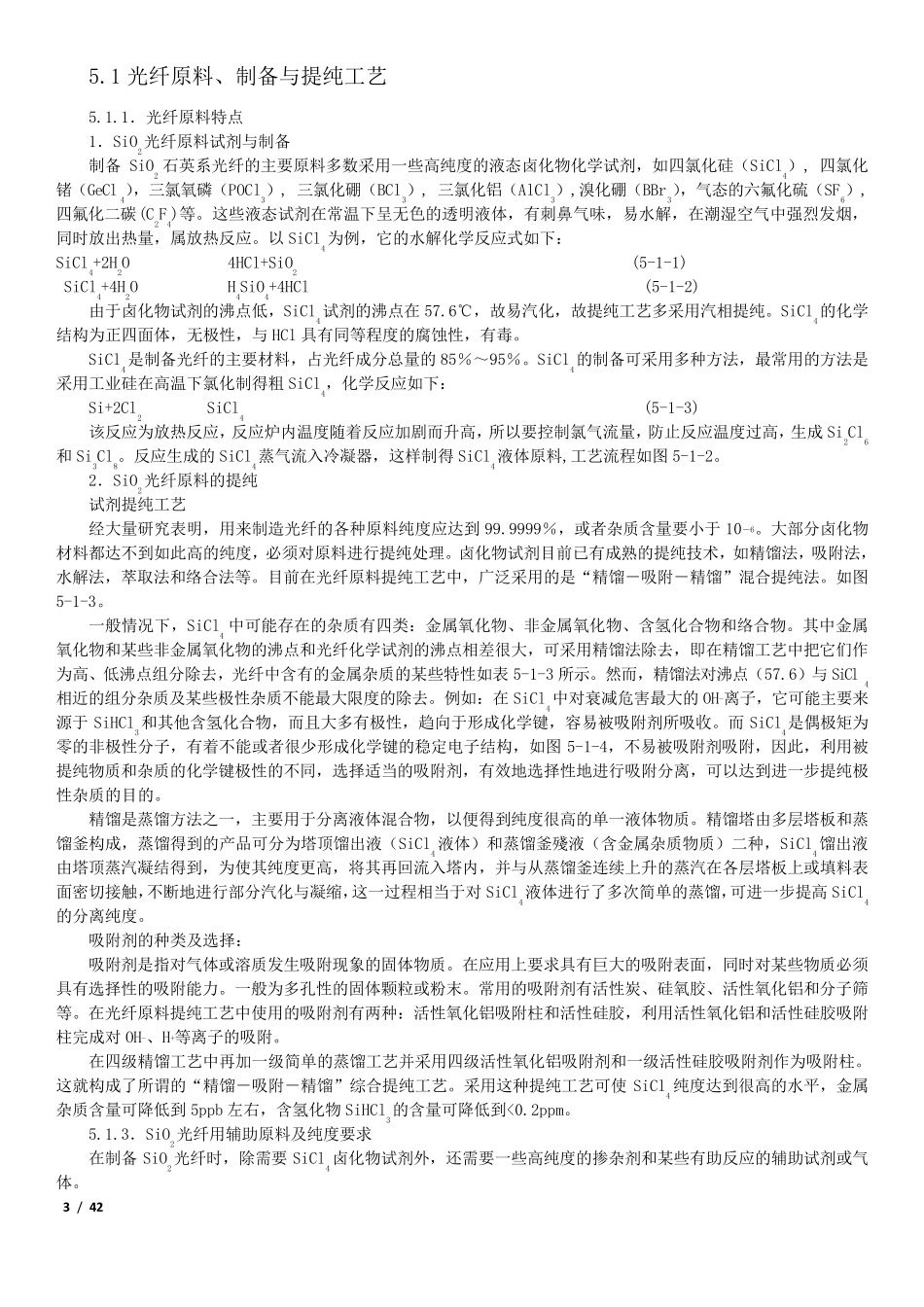

1 / 42 光纤光缆制造工艺及设备 重点内容:原料提纯工艺、预制棒汽相沉积工艺、拉丝工艺、套塑工艺、余长形成、松套水冷、绞合工艺、层绞工艺 难点: 汽相沉积工艺参数确定、拉丝环境保护、余长的控制、梯度水冷的控制、绞合参数的选择 主要内容: （1）光纤制造工艺 (2)缆芯制造工艺（成缆工艺） 二次套塑 缆芯 (3)护套挤制工艺 光纤原料制备及提质量检测与控制 光纤预制棒熔炼及表面处理 合格光纤 拉丝及一次涂覆工艺 二次涂覆 工艺 光纤张力筛选及着色工艺 中心管式单元 带状光纤 紧套光纤 松套光纤 层绞式单元 加强件 张力筛选合格一次着色光纤 性能检测 骨架式缆芯单元 光纤防水油膏 光纤防水石油膏 绞合机 光缆油膏 阻水带 包扎带 填充绳 光纤防水油膏 性能检测 合格的缆芯 光缆油膏 内护套 装铠 外护套 打印标记 检验 2 / 42 成 品 光 缆 图 5－ 0-1 光 纤 光 缆 制 造 工 艺 流 程 图 通 信 用 光 纤 是 由 高 纯 度SiO2 与 少 量 高 折 射 率 掺 杂 剂GeO2、 TiO2、 Al2O3、 ZrO2 和 低 折 射 率 掺 杂 剂SiF4(F)或B2O3或 P2O5等 玻 璃 材 料 经 涂 覆 高 分 子 材 料 制 成 的 具 有 一 定 机 械 强 度 的 涂 覆 光 纤 。 而 通 信 用 光 缆 是 将 若 干 根 （ 1～ 2160 根 ）上 述 的 成 品 光 纤 经 套 塑 、 绞 合 、 挤 护 套 、 装 铠 等 工 序 工 艺 加 工 制 造 而 成 的 实 用 型 的 线 缆 产 品 。 在 光 纤 光 缆 制 造 过 程中 ， 要 求 严 格 控 制 并 保 证 光 纤 原 料 的 纯 度 ， 这 样 才 能 生 产 出 性 能 优 良 的 光 纤 光 缆 产 品 ， 同 时 ， 合 理 的 选 择 生 产 工 艺也 是 非 常 重 要 的 。 目 前 ， 世 界 上 将 光 纤 光 缆 的 制 造 技 术 分 成 三 大 工 艺 . 5.0.1 光 纤 制 造 工 艺 的 技 术 要 点 : 1.光 纤 的 质 量 在 很 大 程 度 上 取 决 于 原 材 料 的 纯 度 ， 用 作 原 料 的 化 学 试 剂 需 严 格 提 纯 ， 其金属杂 质 含量 应小于 几个ppb， 含氢化 合 物的 含量 应小于 1ppm， 参与 反应的 氧气和 其他气体的 纯 度 应为6 ...
