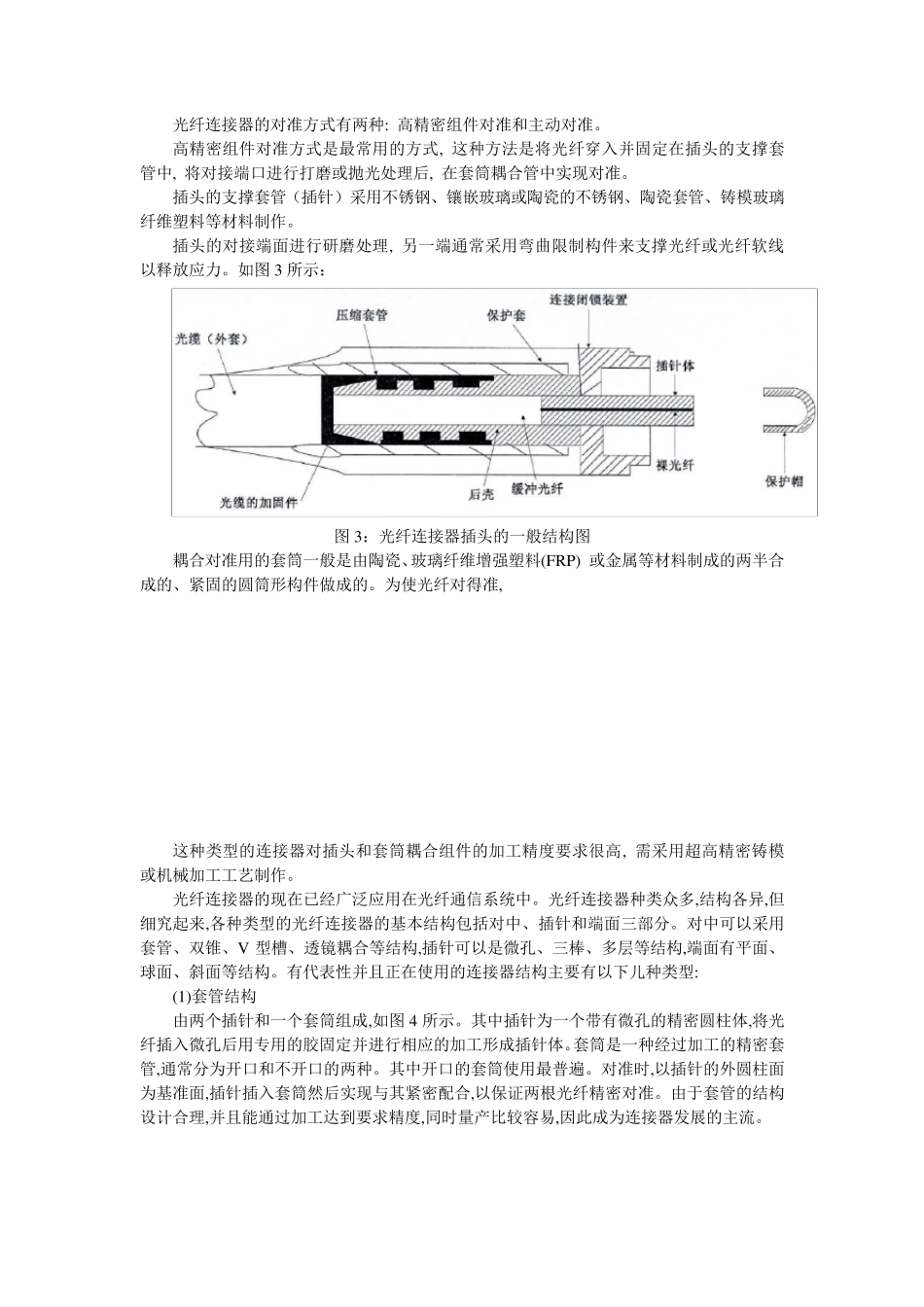

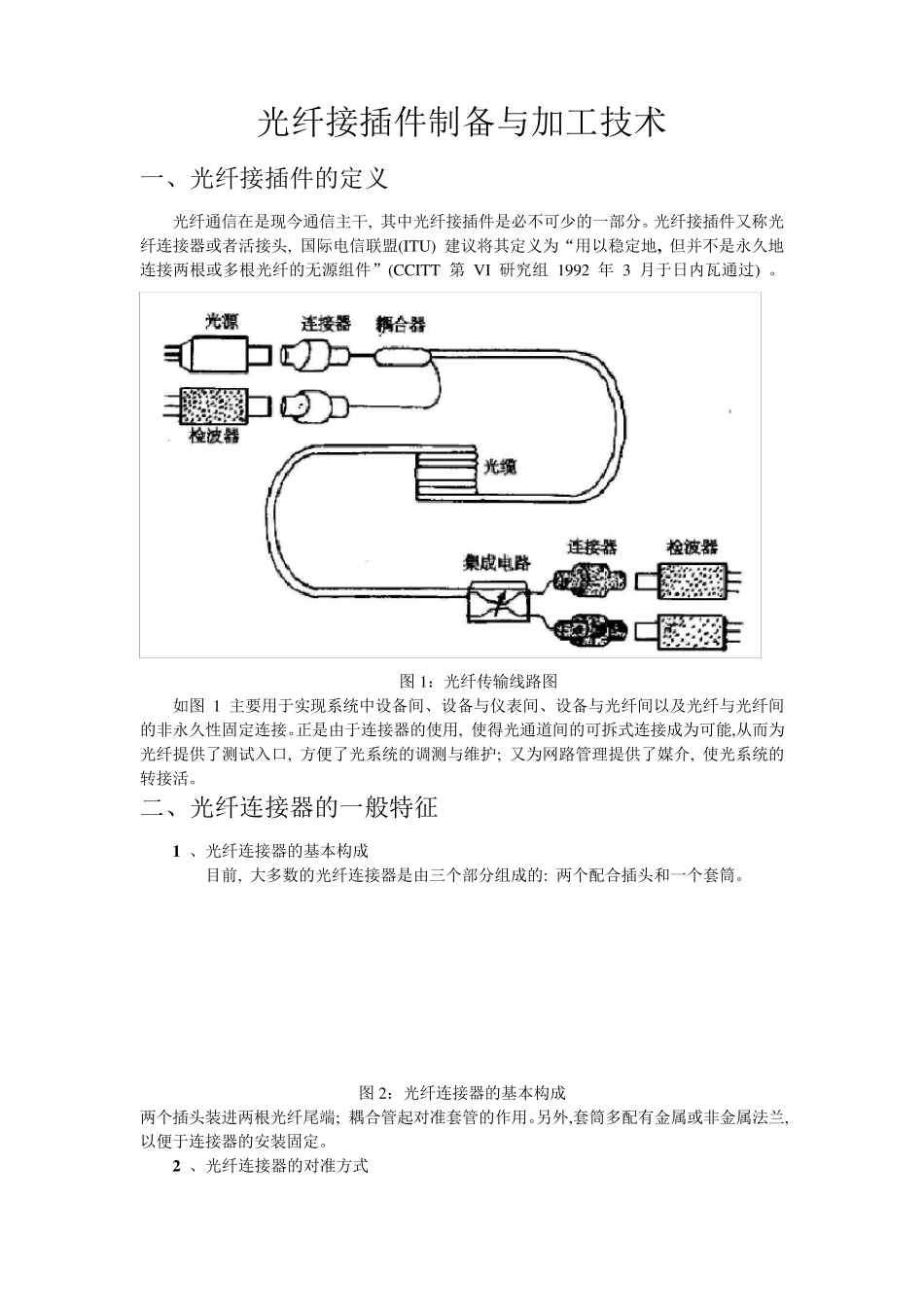

光纤接插件制备与加工技术 一、光纤接插件的定义 光纤通信在是现今通信主干, 其中光纤接插件是必不可少的一部分。光纤接插件又称光纤连接器或者活接头, 国际电信联盟(ITU) 建议将其定义为“用以稳定地, 但并不是永久地连接两根或多根光纤的无源组件”(CCITT 第 VI 研究组 1992 年 3 月于日内瓦通过) 。 图 1：光纤传输线路图 如图 1 主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接。正是由于连接器的使用, 使得光通道间的可拆式连接成为可能,从而为光纤提供了测试入口, 方便了光系统的调测与维护; 又为网路管理提供了媒介, 使光系统的转接活。 二、光纤连接器的一般特征 1 、光纤连接器的基本构成 目前, 大多数的光纤连接器是由三个部分组成的: 两个配合插头和一个套筒。 图 2：光纤连接器的基本构成 两个插头装进两根光纤尾端; 耦合管起对准套管的作用。另外,套筒多配有金属或非金属法兰, 以便于连接器的安装固定。 2 、光纤连接器的对准方式 光纤连接器的对准方式有两种: 高精密组件对准和主动对准。 高精密组件对准方式是最常用的方式, 这种方法是将光纤穿入并固定在插头的支撑套管中, 将对接端口进行打磨或抛光处理后, 在套筒耦合管中实现对准。 插头的支撑套管（插针）采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。 插头的对接端面进行研磨处理, 另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。如图 3 所示： 图 3：光纤连接器插头的一般结构图 耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料(FRP) 或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。为使光纤对得准, 这种类型的连接器对插头和套筒耦合组件的加工精度要求很高, 需采用超高精密铸模或机械加工工艺制作。 光纤连接器的现在已经广泛应用在光纤通信系统中。光纤连接器种类众多,结构各异,但细究起来,各种类型的光纤连接器的基本结构包括对中、插针和端面三部分。对中可以采用套管、双锥、V 型槽、透镜耦合等结构,插针可以是微孔、三棒、多层等结构,端面有平面、球面、斜面等结构。有代表性并且正在使用的连接器结构主要有以下儿种类型: (1)套管结构 由两个插针和一个套筒组成,如图 4 所示。其中插针为一个带有微孔的精密圆柱体,将光纤插入微孔后用专用的胶固定并进行相应的加工形成插针体。套筒是一种经过加工的精密...
