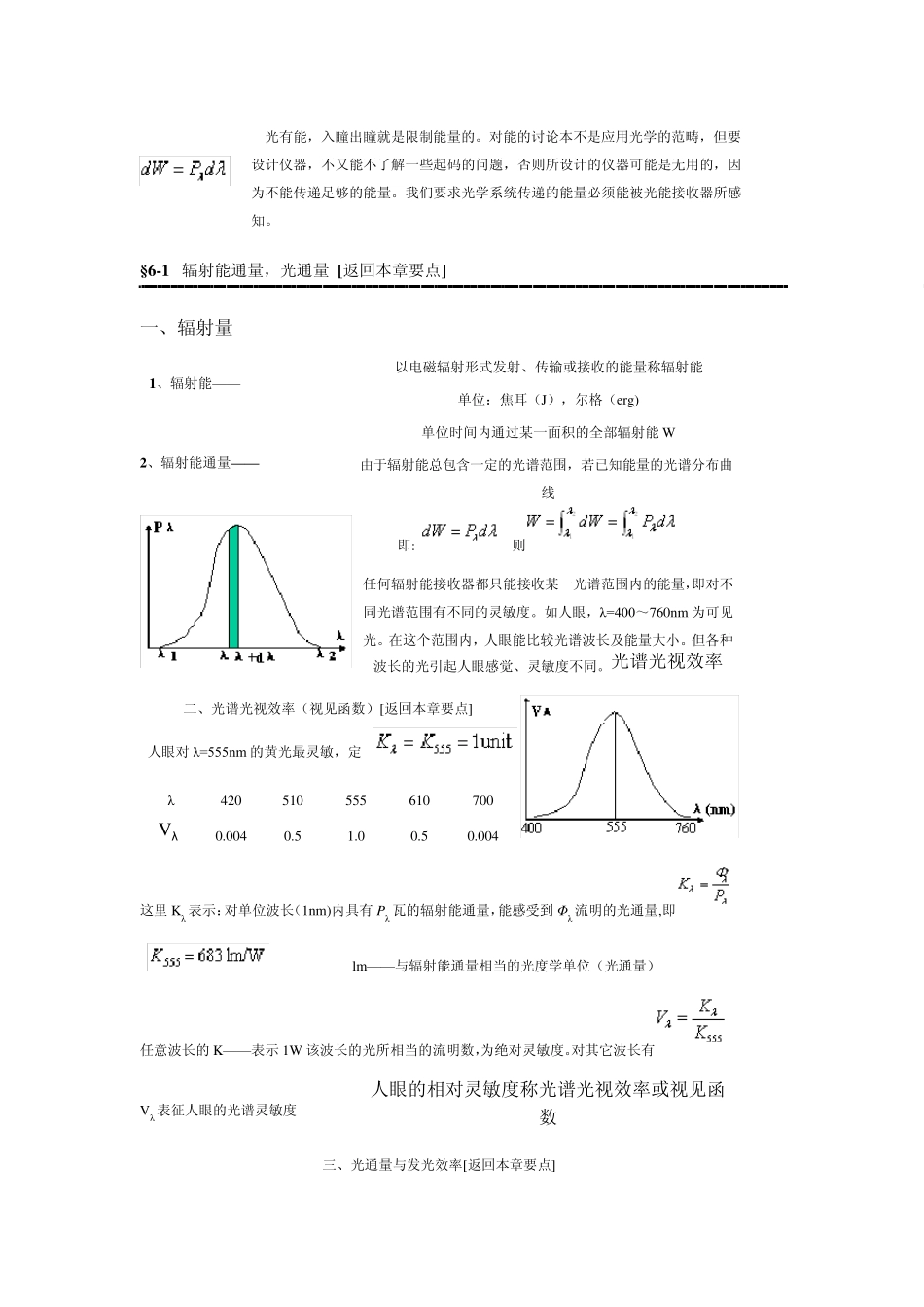

光有能,入瞳出瞳就是限制能量的。对能的讨论本不是应用光学的范畴,但要设计仪器,不又能不了解一些起码的问题,否则所设计的仪器可能是无用的,因为不能传递足够的能量。我们要求光学系统传递的能量必须能被光能接收器所感知。 § 6-1 辐射能通量,光通量 [返回本章要点] 一、辐射量 1、辐射能—— 以电磁辐射形式发射、传输或接收的能量称辐射能 单位:焦耳(J),尔格(erg) 2、辐射能通量—— 单位时间内通过某一面积的全部辐射能W 由于辐射能总包含一定的光谱范围,若已知能量的光谱分布曲线 即: 则 任何辐射能接收器都只能接收某一光谱范围内的能量,即对不同光谱范围有不同的灵敏度。如人眼,λ=400~760nm 为可见光。在这个范围内,人眼能比较光谱波长及能量大小。但各种波长的光引起人眼感觉、灵敏度不同。光谱光视效率 二、光谱光视效率(视见函数)[返回本章要点] 人眼对λ=555nm 的黄光最灵敏,定 λ 420 510 555 610 700 Vλ 0.004 0.5 1.0 0.5 0.004 这里 Kλ表示:对单位波长(1nm)内具有Pλ瓦的辐射能通量,能感受到 Φλ流明的光通量,即 lm——与辐射能通量相当的光度学单位(光通量) 任意波长的K——表示 1W 该波长的光所相当的流明数,为绝对灵敏度。对其它波长有 Vλ表征人眼的光谱灵敏度 人眼的相对灵敏度称光谱光视效率或视见函数 三、光通量与发光效率[返回本章要点] 光通量——是辐射能通量的光量度,即若干辐射能相当于多少光。 由 得 这是单位波长内的,因此 整个光谱范围内有 发光效率——辐射体(光源)发出的总光通量与总辐射能通量之比。 光源发出的总光通量/总辐射能通量 白炽灯 1W~14lm 莹光灯 1W~50lm § 6 -2 发光强度,光照度,光出射度和光亮度 一、发光强度——描述点光源的发光特性[返回本章要点] 设点光源在元立体角 dω 内发出的光通量为 dΦ,则其发光强度为 发光强度为单位立体角内发出的光通量 立体角因此,整个空间 当光源在各个方向上发光强度相同时,总光通量为 发光强度的单位——坎德拉 (是光度学的基本单位) 光源在给定方向上 1 球面度立体角内发出0.00146W 波长为555nm 的单色光的能通量时的发光强度 对 555nm 波长,1lm 光通量相当于0.00146W 的辐射能通量,因此 二、光照度——光源发出的光投射到某表面,该表面上的亮暗程度定义为单位面积上得到的光通量,即 [返回本章要点] 若是点光源照明某个面积,...
