光路图专项训练

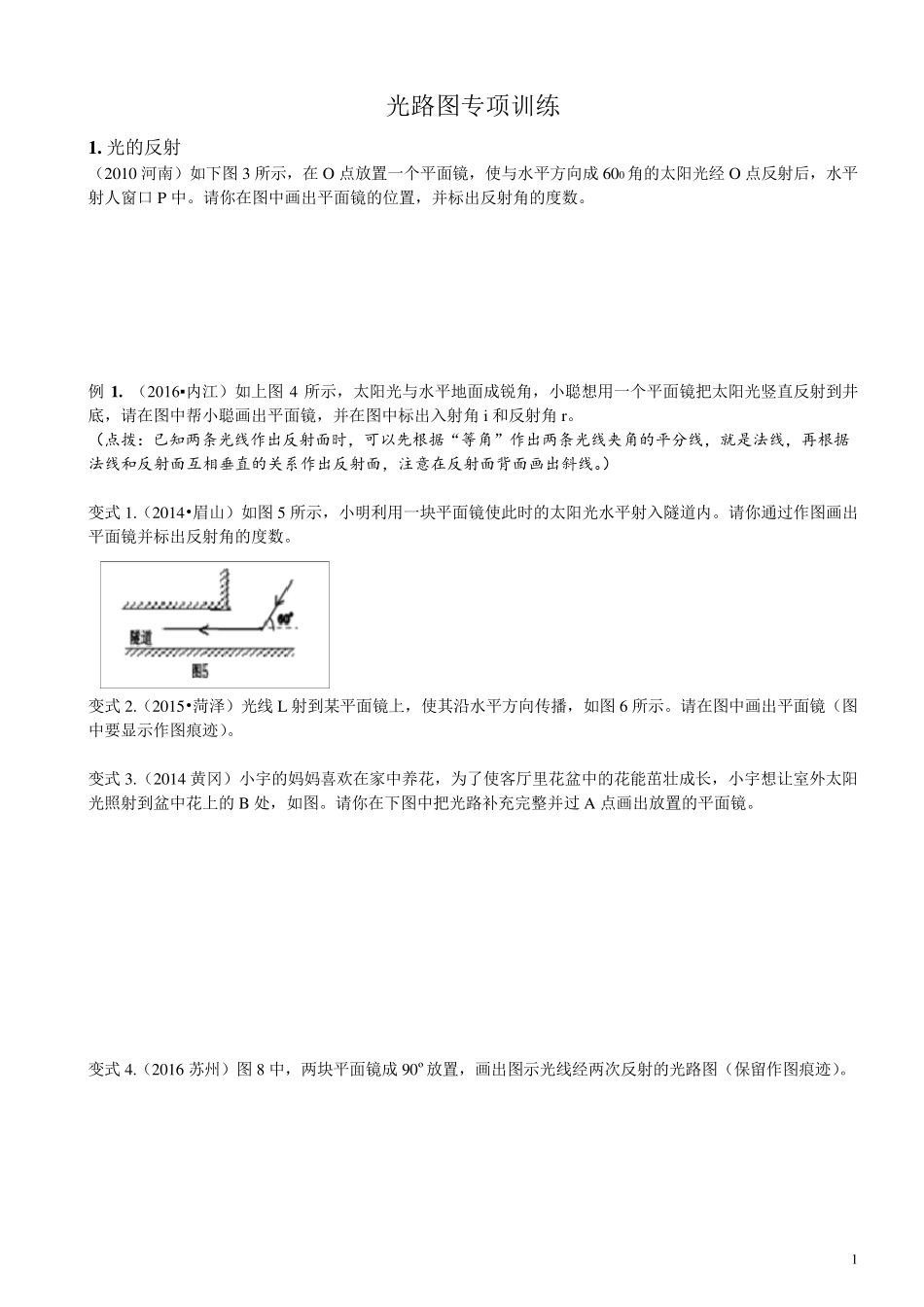

1 光路图专项训练 1 . 光的反射 （2010 河南）如下图3 所示，在O 点放置一个平面镜，使与水平方向成600 角的太阳光经O 点反射后，水平射人窗口P 中。请你在图中画出平面镜的位置，并标出反射角的度数。 例1 . （2016▪内江）如上图4 所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i 和反射角r。 （点拨：已知两条光线作出反射面时，可以先根据“等角”作出两条光线夹角的平分线，就是法线，再根据法线和反射面互相垂直的关系作出反射面，注意在反射面背面画出斜线。） 变式1.（2014•眉 山 ）如图5 所示，小明 利 用一块 平面镜使此 时 的太阳光水平射入隧 道 内。请你通 过 作 图画出平面镜并标出反射角的度数。 变式2.（2015•菏 泽 ）光线 L 射到某 平面镜上，使其 沿 水平方向传 播 ，如图6 所示。请在图中画出平面镜（图中要 显 示作 图痕 迹 ）。 变式3.（2014 黄 冈 ）小宇 的妈 妈 喜 欢 在家 中养 花 ，为 了 使客 厅 里 花 盆 中的花 能 茁 壮 成长 ，小宇 想让 室 外 太阳光照 射到盆 中花 上的B 处 ，如图。请你在下图中把光路补 充 完 整 并过 A 点画出放置的平面镜。 变式4.（2016 苏 州）图8 中，两块 平面镜成90º放置，画出图示光线 经两次 反射的光路图（保 留 作 图痕 迹 ）。 2 例2.（2016 广安）如图9 所示，作出入射线AO 经平面镜反射后的反射线OB，并标出反射角的度数。 （点拨：已知反射面和一条光线时，可以先作出法线，再根据“等角”作出另一条光线，注意标对光的传播方向，明确角的大小关系。） 变式1.（2016 扬州）如图10 所示，作出图中的反射光线。 变式2.（2016 邵阳）如图11 所示，OB 是反射光线，ON 是法线，请作出它的入射光线AO。 变式3. 图12 中反射光线跟镜面的夹角是30°，画出入射光线并标出入射角的大小。 2 . 光的折射 例1 .（2014 新疆）图13 中一束光射向并穿过玻璃砖，请画出这束光进入和离开玻璃砖后的光线。 （点拨：作折射光路图时，要根据界面两侧介质的疏密判定角的变化，直射时光路不变，两次折射要注意根据光路可逆判定入射光线和最后的折射光线位置关系。） 变式1. 如右图14 所示，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大...
