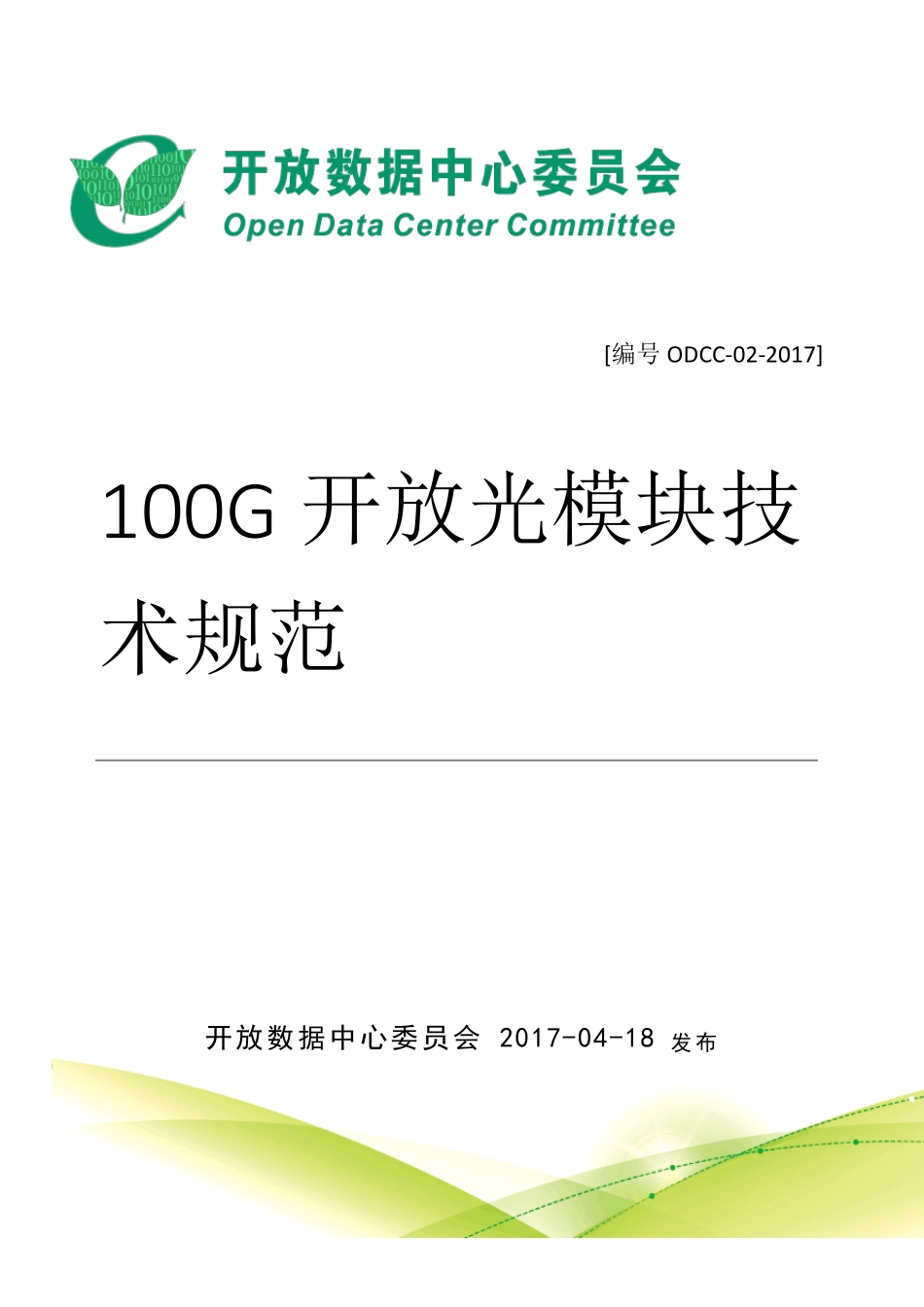

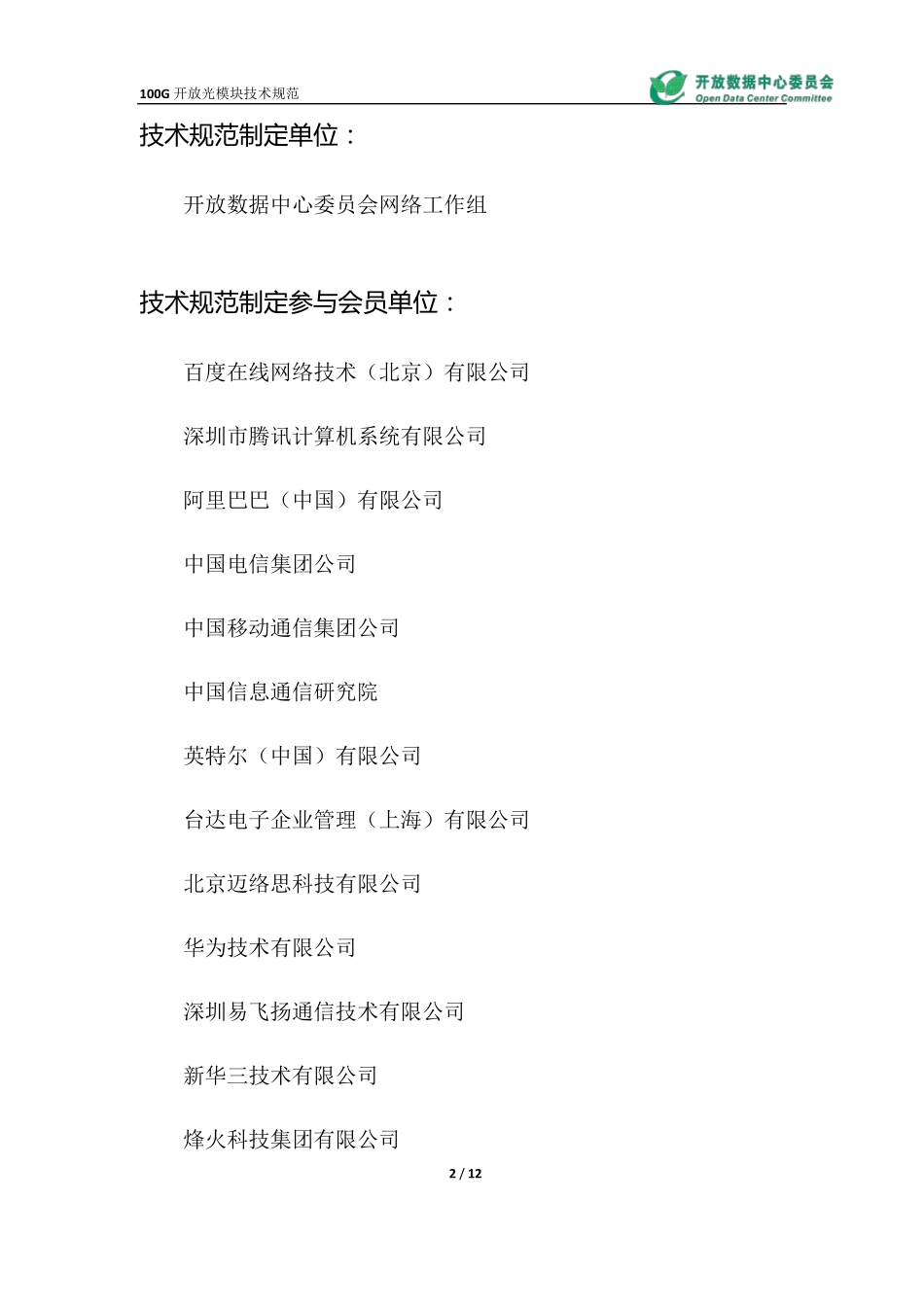

100G 开放光模块技术规范 [编号 ODCC-02-2017] 开放数据中心委员会 2017-04-18 发 布 100G 开放光模块技术规范 1 / 12 作 者 1：陆睿 陆睿，毕业于武汉大学；就职于阿里巴巴集团基础架构事业群，高级专家，主要从事开放光模块、AOC、开放光传输系统等光互连技术的研究。 作 者 2：程传胜 程传胜，中南大学硕士毕业。就职于百度网络技术（北京）有限公司，目前担任系统部资深系统工程师：主要负责网络设备的定制化和质量控制。 100G 开放光模块技术规范 2 / 12 技 术 规 范 制 定 单 位 ： 开放数据中心委员会网络工作组 技 术 规 范 制 定 参与会员单 位 ： 百度在线网络技术（北京）有限公司 深圳市腾讯计算机系统有限公司 阿里巴巴（中国）有限公司 中国电信集团公司 中国移动通信集团公司 中国信息通信研究院 英特尔（中国）有限公司 台达电子企业管理（上海）有限公司 北京迈络思科技有限公司 华为技术有限公司 深圳易飞扬通信技术有限公司 新华三技术有限公司 烽火科技集团有限公司 100G 开放光模块技术规范 3 / 12 前言 本标准规定了100G 开放光模块的技术要求。 本标准包括的主要内容有100G 开放光模块的功能要求、性能要求、稳定性要求、可靠性要求和环境要求等。供数据中心 100G 以太网连接使用。 100G 开放光模块技术规范 4 / 12 一、 100G 光模块介绍 100G 光模块是用于100G 以太网互连的光收发模块，和光缆配合使用用于传输以太网数据，100G 光模块主要是实现光电转换的功能。 在数据中心中使用的100G 光模块主要是QSFP28 封装的模块，模块的类型有100G SR4、eSR4、PSM4、CWDM4、和LR4（CLR4 不列入 ODCC 的需求）。分别对应的应用场景如下： 类型 传输距离 光缆类型 满足标准 100G SR4 0~70m@OM3 0~100m@OM4 1x12 MPO-MPO MMF IEEE Standard 803.2bm-2015 100G eSR4 0~200m@OM3 0~300m@OM4 1x12 MPO-MPO MMF IEEE Standard 803.2bm-2015 100G PSM4 0~500m 1x12 MPO-MPO SMF MSA 100G PSM4 Specification Ver 2.0 100G CWDM4 0~2km Duplex LC-LC SMF 100G CWDM4 MSA Technical Specifications Rev 1.1 100G LR4 0~10km Duplex LC-LC SMF IEEE Standard 803.2ba 这些光模块需要符合下列标准： QSFP28 的封装标准：SFF-8636 Rev. 2.7，SFF-8665 Rev 1.9， SFF-8679 R...
