克拉玛依某中学综合楼玻璃幕墙施工方案p

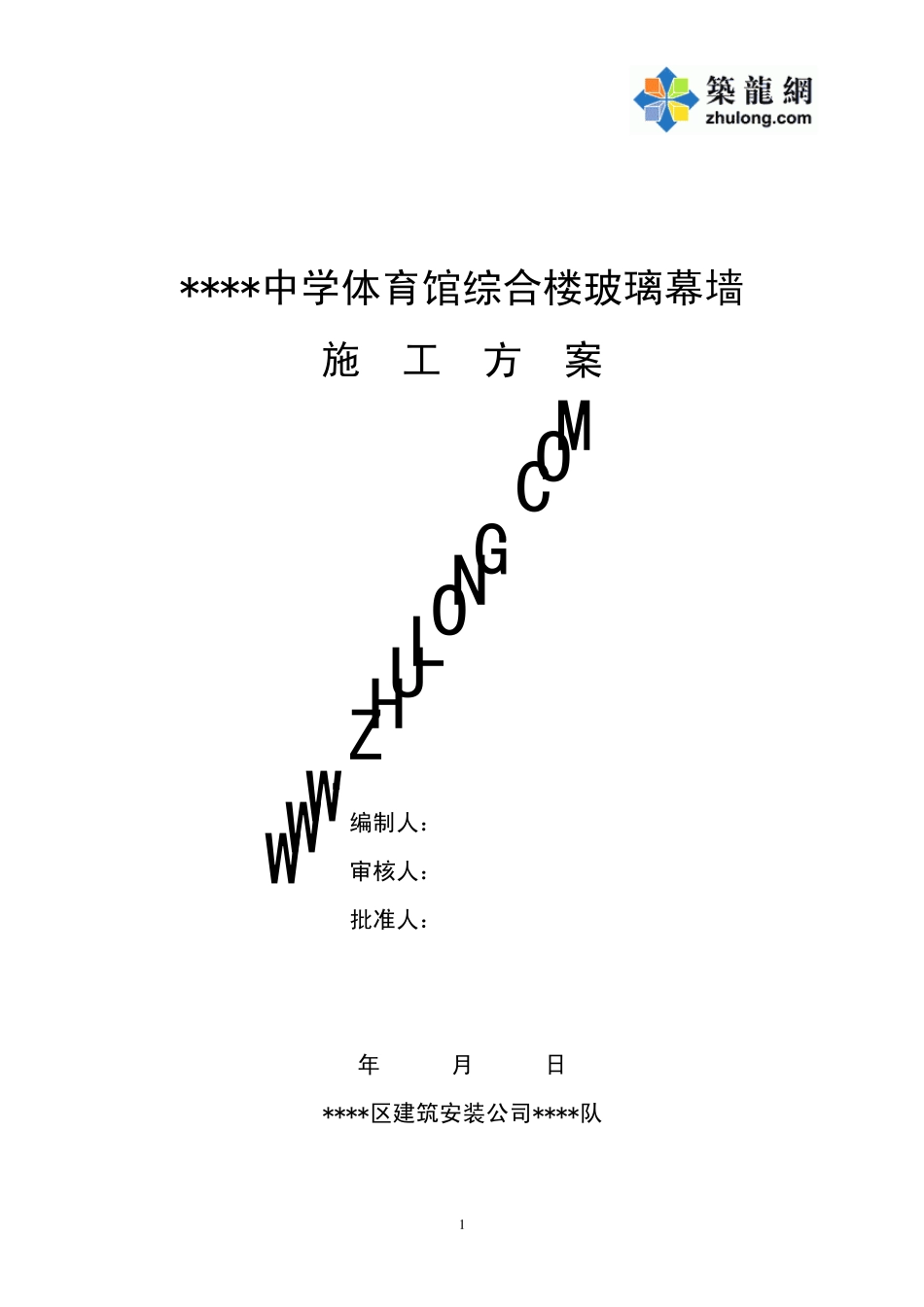

克拉玛依某中学综合楼玻璃幕墙施工方案p_第1页
1/11

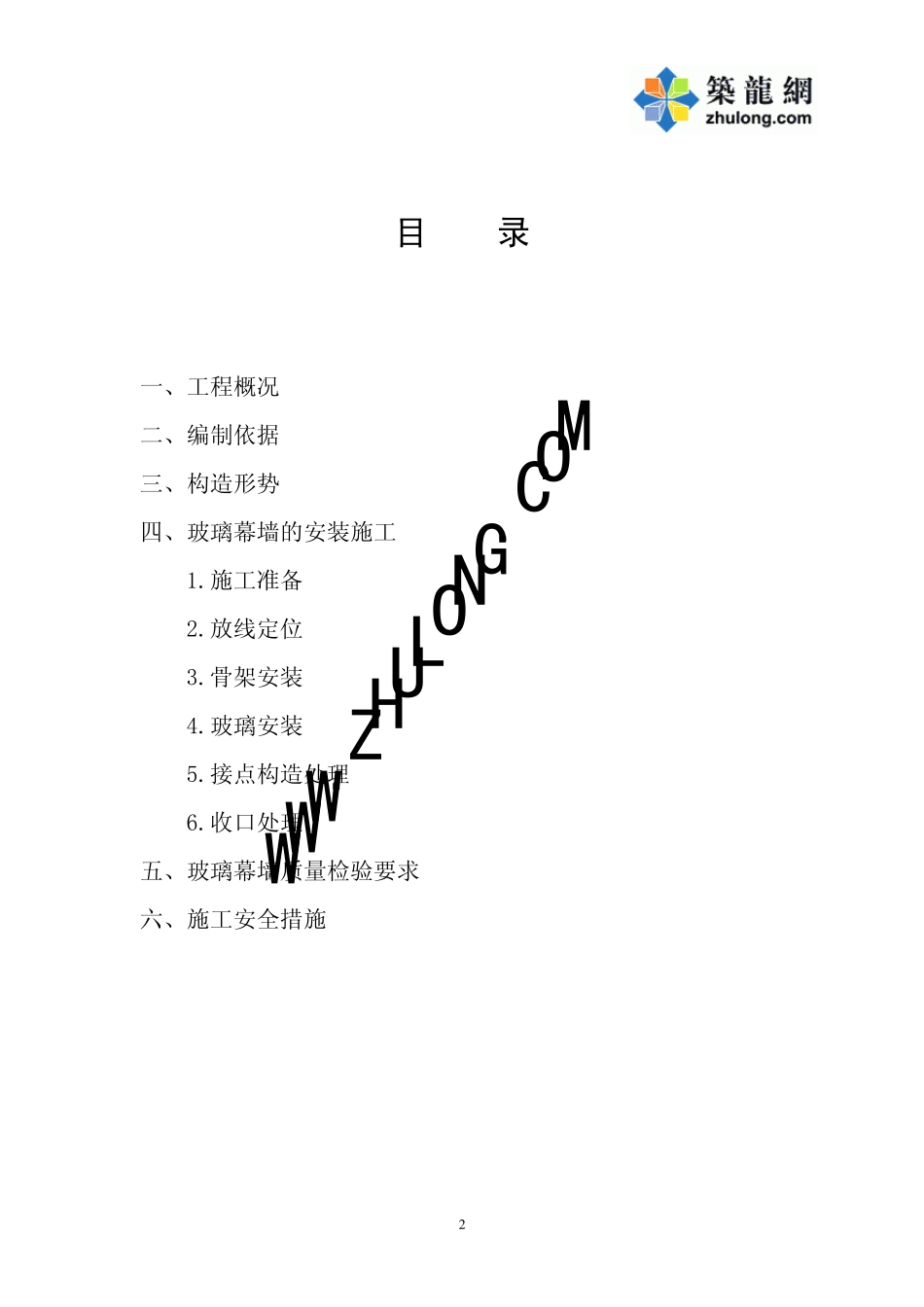

克拉玛依某中学综合楼玻璃幕墙施工方案p_第2页
2/11

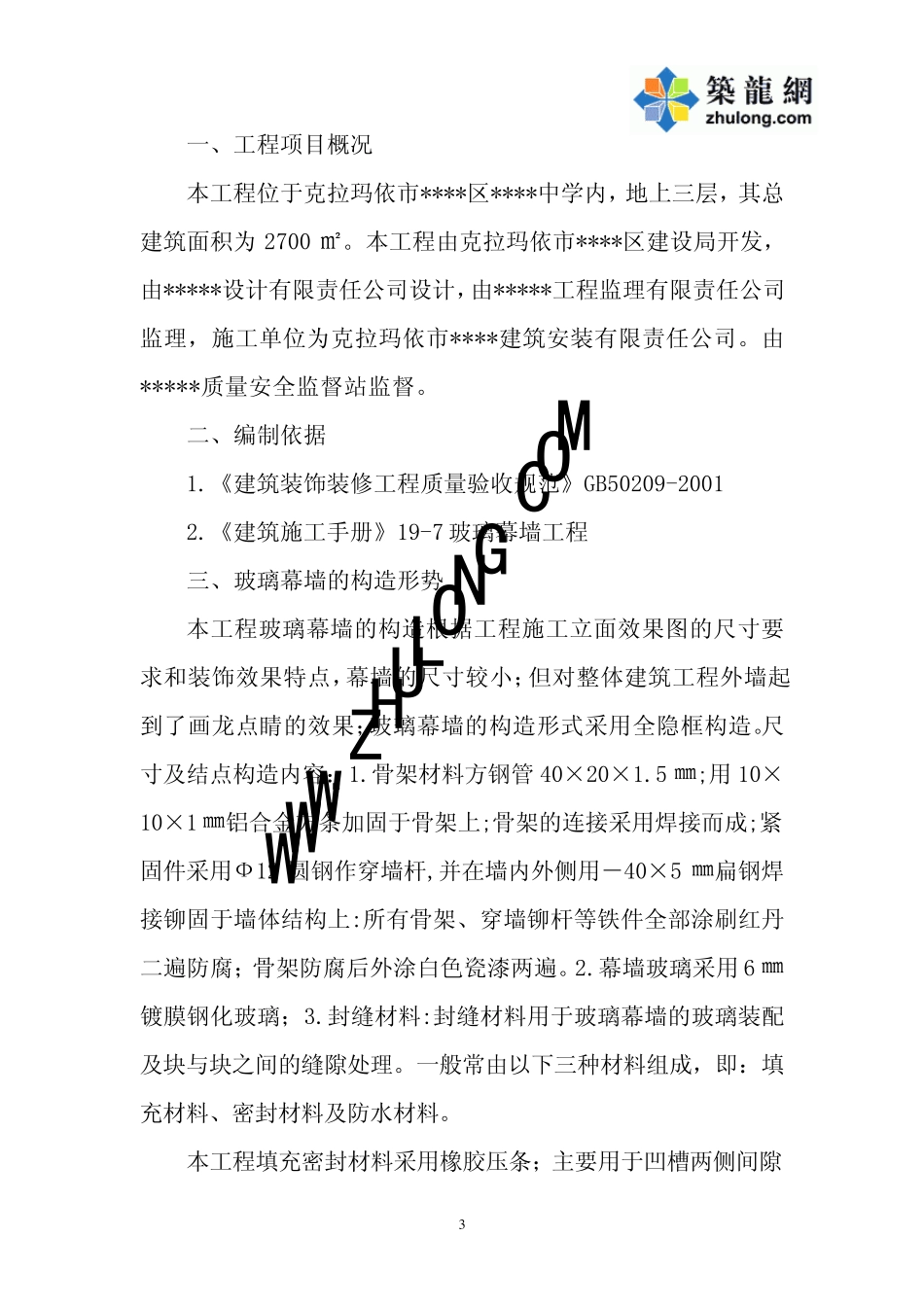

克拉玛依某中学综合楼玻璃幕墙施工方案p_第3页
3/11
WWW.ZHULONG.COM 1 ****中学体育馆综合楼玻璃幕墙 施 工 方 案 编制人: 审核人: 批准人: 年 月 日 ****区建筑安装公司****队 WWW.ZHULONG.COM 2 目 录 一、工程概况 二、编制依据 三、构造形势 四、玻璃幕墙的安装施工 1.施工准备 2.放线定位 3.骨架安装 4.玻璃安装 5.接点构造处理 6.收口处理 五、玻璃幕墙质量检验要求 六、施工安全措施 WWW.ZHULONG.COM 3 一、工程项目概况 本工程位于克拉玛依市****区****中学内,地上三层,其总建筑面积为2700 ㎡。本工程由克拉玛依市****区建设局开发,由*****设计有限责任公司设计,由*****工程监理有限责任公司监理,施工单位为克拉玛依市****建筑安装有限责任公司。由*****质量安全监督站监督。 二、编制依据 1.《建筑装饰装修工程质量验收规范》GB50209-2001 2.《建筑施工手册》19-7 玻璃幕墙工程 三、玻璃幕墙的构造形势 本工程玻璃幕墙的构造根据工程施工立面效果图的尺寸要求和装饰效果特点,幕墙的尺寸较小;但对整体建筑工程外墙起到了画龙点睛的效果;玻璃幕墙的构造形式采用全隐框构造。尺寸及结点构造内容:1.骨架材料方钢管40×20×1.5 ㎜;用10×10×1 ㎜铝合金方条加固于骨架上;骨架的连接采用焊接而成;紧固件采用Ф12 圆钢作穿墙杆,并在墙内外侧用-40×5 ㎜扁钢焊接铆固于墙体结构上:所有骨架、穿墙铆杆等铁件全部涂刷红丹二遍防腐;骨架防腐后外涂白 色 瓷 漆 两 遍。2.幕墙玻璃采用6 ㎜镀 膜 钢化 玻璃;3.封 缝 材料:封 缝 材料用于玻璃幕墙的玻璃装配及块 与 块 之 间 的缝 隙 处 理。一般 常 由以 下 三种 材料组 成,即 :填充 材料、密 封 材料及防水 材料。 本工程填 充 密 封 材料采用橡 胶 压 条;主 要用于凹 槽 两 侧间 隙WWW.ZHULONG.COM 4 内的底部起到填充的作用,以避免玻璃与金属之间的硬性接触,有较好的粘结缓冲作用。防水密封材料采用硅酮系列密封胶。(中性硅酮胶)。 四、玻璃幕墙的安装施工 1.施工技术准备 ①熟悉本工程玻璃幕墙的特点,其中包括骨架设计的特点,玻璃安装的特点及构造特点。然后根据其特点具体研究本施工方案。 ②对照玻璃幕墙的骨架设计,复查主体结构的质量,对墙面的垂直、平整度作好检查记录,及时提请有关单位注意为后期幕墙的安装施工创造条件。 ③根据主体结构的质量,最后调整主体结构与玻璃幕墙之间的间距,以便保证安装工作顺利进行。...
