高压电线杆保护专项方案模板

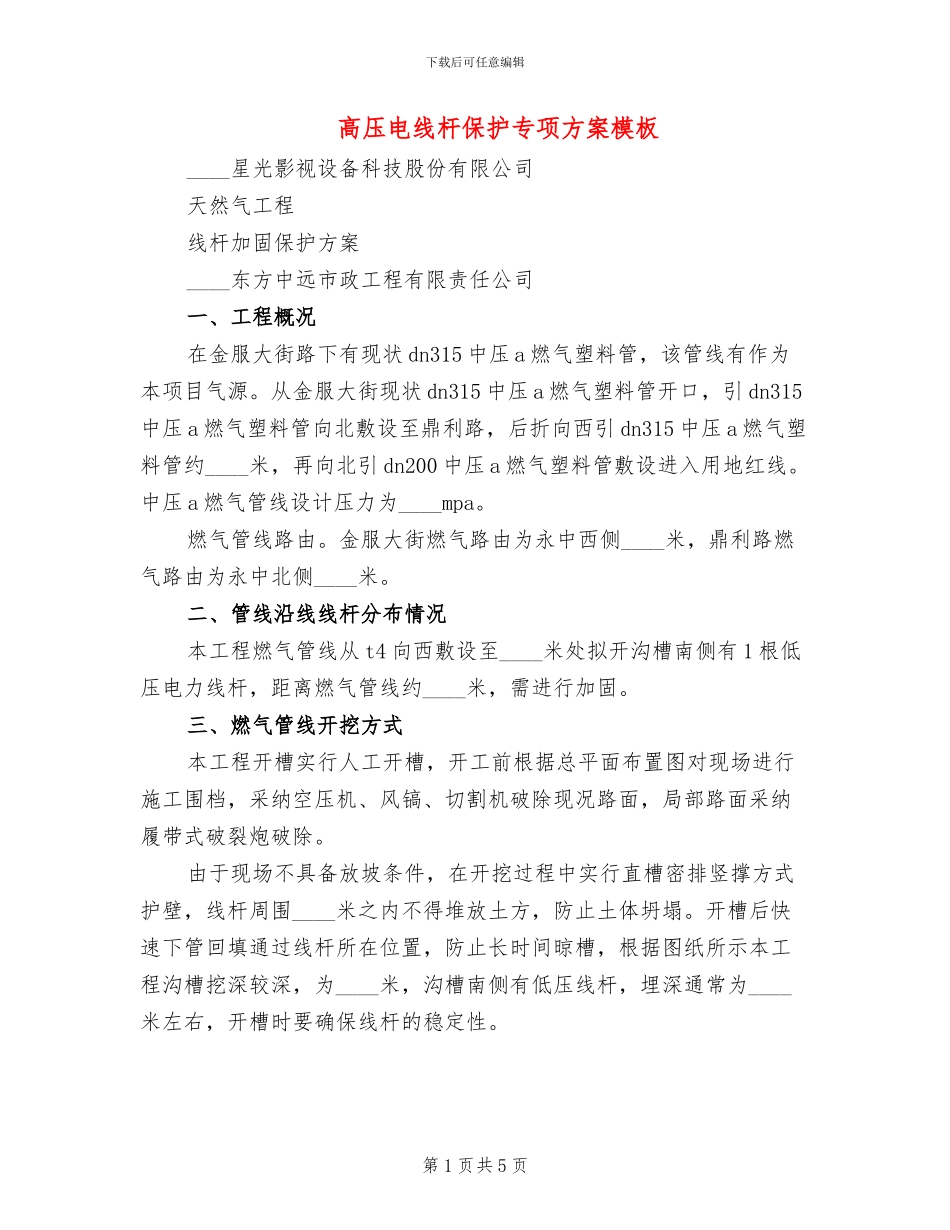

下载后可任意编辑高压电线杆保护专项方案模板____星光影视设备科技股份有限公司天然气工程线杆加固保护方案____东方中远市政工程有限责任公司一、工程概况在金服大街路下有现状 dn315 中压 a 燃气塑料管，该管线有作为本项目气源。从金服大街现状 dn315 中压 a 燃气塑料管开口，引 dn315中压 a 燃气塑料管向北敷设至鼎利路，后折向西引 dn315 中压 a 燃气塑料管约____米，再向北引 dn200 中压 a 燃气塑料管敷设进入用地红线。中压 a 燃气管线设计压力为____mpa。燃气管线路由。金服大街燃气路由为永中西侧____米，鼎利路燃气路由为永中北侧____米。二、管线沿线线杆分布情况本工程燃气管线从 t4 向西敷设至____米处拟开沟槽南侧有 1 根低压电力线杆，距离燃气管线约____米，需进行加固。三、燃气管线开挖方式本工程开槽实行人工开槽，开工前根据总平面布置图对现场进行施工围档，采纳空压机、风镐、切割机破除现况路面，局部路面采纳履带式破裂炮破除。由于现场不具备放坡条件，在开挖过程中实行直槽密排竖撑方式护壁，线杆周围____米之内不得堆放土方，防止土体坍塌。开槽后快速下管回填通过线杆所在位置，防止长时间晾槽，根据图纸所示本工程沟槽挖深较深，为____米，沟槽南侧有低压线杆，埋深通常为____米左右，开槽时要确保线杆的稳定性。第 1 页共 5 页下载后可任意编辑除了对本工程线杆已按抱箍斜撑方法进行了加固之外。但沟槽必须与线杆保持最小的安全距离，按常规施工上口开挖宽度为____米，现只能采用直槽钢木结构支护，上口约为____米左右，槽边距线杆____米左右。沟槽钢木结构支护采纳Ⅰ 10a 工字钢或双［16a 贴焊作为立柱，沿沟槽每____米放置一根，中间夹放____mm 木板挡土，工字钢之间采纳可调支撑进行对撑，见下图：注：1、木板；2、型钢立柱；3、对撑沟槽开挖到一定深度后修平槽壁开始进行支撑，支撑前先校核沟槽开挖断面是否符合燃气管要求的宽度，再将工字钢打入槽底作为支撑立柱，再安设木板和对撑。四、线杆加固方案线杆采纳抱箍斜撑方法进行加固。加固前用铁锹将线杆下的地面铲平，使用两根Ⅰ 30a 工字钢，长度____米，垂直沟槽方向放在铲平的地面上，将线杆夹在其中，根据线杆的直径制作一个钢制环形抱箍，抱紧线杆，在线杆和抱箍之间垫橡胶垫，防止滑脱。抱箍的两个耳朵长 20cm 左右，垂直工字钢压在其上，并用铅丝牢固绑在一起，防止下沉。工字钢长端端头用地锚固定在地面上，用 dn...
