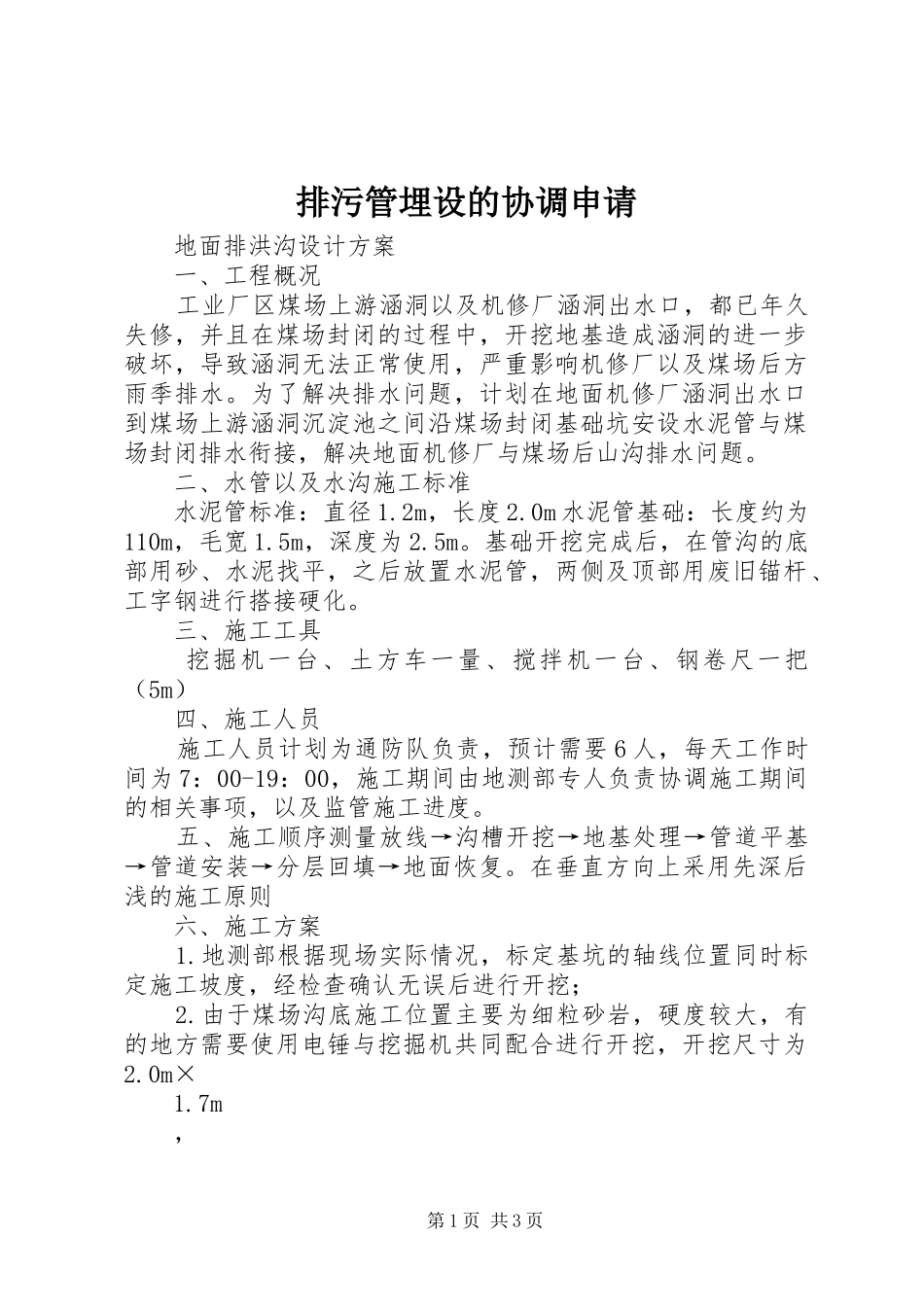

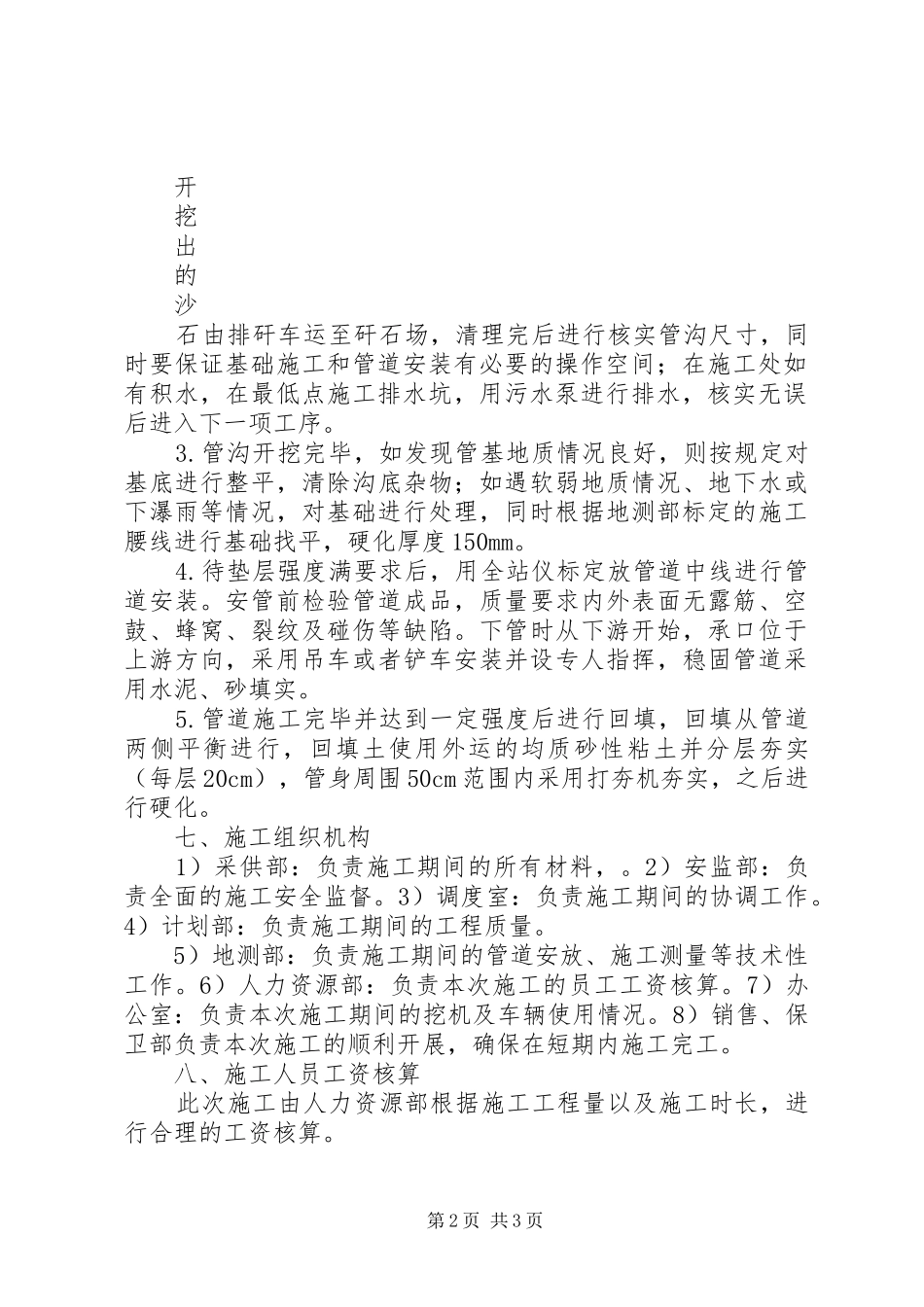

排污管埋设的协调申请地面排洪沟设计方案一、工程概况工业厂区煤场上游涵洞以及机修厂涵洞出水口，都已年久失修，并且在煤场封闭的过程中，开挖地基造成涵洞的进一步破坏，导致涵洞无法正常使用，严重影响机修厂以及煤场后方雨季排水。为了解决排水问题，计划在地面机修厂涵洞出水口到煤场上游涵洞沉淀池之间沿煤场封闭基础坑安设水泥管与煤场封闭排水衔接，解决地面机修厂与煤场后山沟排水问题。二、水管以及水沟施工标准水泥管标准：直径1.2m，长度2.0m水泥管基础：长度约为110m，毛宽1.5m，深度为2.5m。基础开挖完成后，在管沟的底部用砂、水泥找平，之后放置水泥管，两侧及顶部用废旧锚杆、工字钢进行搭接硬化。三、施工工具挖掘机一台、土方车一量、搅拌机一台、钢卷尺一把（5m）四、施工人员施工人员计划为通防队负责，预计需要6人，每天工作时间为7：00-19：00，施工期间由地测部专人负责协调施工期间的相关事项，以及监管施工进度。五、施工顺序测量放线→沟槽开挖→地基处理→管道平基→管道安装→分层回填→地面恢复。在垂直方向上采用先深后浅的施工原则六、施工方案1.地测部根据现场实际情况，标定基坑的轴线位置同时标定施工坡度，经检查确认无误后进行开挖；2.由于煤场沟底施工位置主要为细粒砂岩，硬度较大，有的地方需要使用电锤与挖掘机共同配合进行开挖，开挖尺寸为2.0m×1.7m，第1页共3页开挖出的沙石由排矸车运至矸石场，清理完后进行核实管沟尺寸，同时要保证基础施工和管道安装有必要的操作空间；在施工处如有积水，在最低点施工排水坑，用污水泵进行排水，核实无误后进入下一项工序。3.管沟开挖完毕，如发现管基地质情况良好，则按规定对基底进行整平，清除沟底杂物；如遇软弱地质情况、地下水或下瀑雨等情况，对基础进行处理，同时根据地测部标定的施工腰线进行基础找平，硬化厚度150mm。4.待垫层强度满要求后，用全站仪标定放管道中线进行管道安装。安管前检验管道成品，质量要求内外表面无露筋、空鼓、蜂窝、裂纹及碰伤等缺陷。下管时从下游开始，承口位于上游方向，采用吊车或者铲车安装并设专人指挥，稳固管道采用水泥、砂填实。5.管道施工完毕并达到一定强度后进行回填，回填从管道两侧平衡进行，回填土使用外运的均质砂性粘土并分层夯实（每层20cm），管身周围50cm范围内采用打夯机夯实，之后进行硬化。七、施工组织机构1）采供部：负责施工期间的所有材料，。2）安监部：负责全面的施工安全监督。3）调度室：负责施工期间的协调工作。4）计划部：负责施工期间的工程质量。5）地测部：负责施工期间的管道安放、施工测量等技术性工作。6）人力资源部：负责本次施工的员工工资核算。7）办公室：负责本次施工期间的挖机及车辆使用情况。8）销售、保卫部负责本次施工的顺利开展，确保在短期内施工完工。八、施工人员工资核算此次施工由人力资源部根据施工工程量以及施工时长，进行合理的工资核算。第2页共3页九、施工验收施工的每一道工序，都要有施工单位及时通知地测部，由地测部组织企管部、计划部、调度室、劳资部进行综合验收，并且填写验收表。第3页共3页
