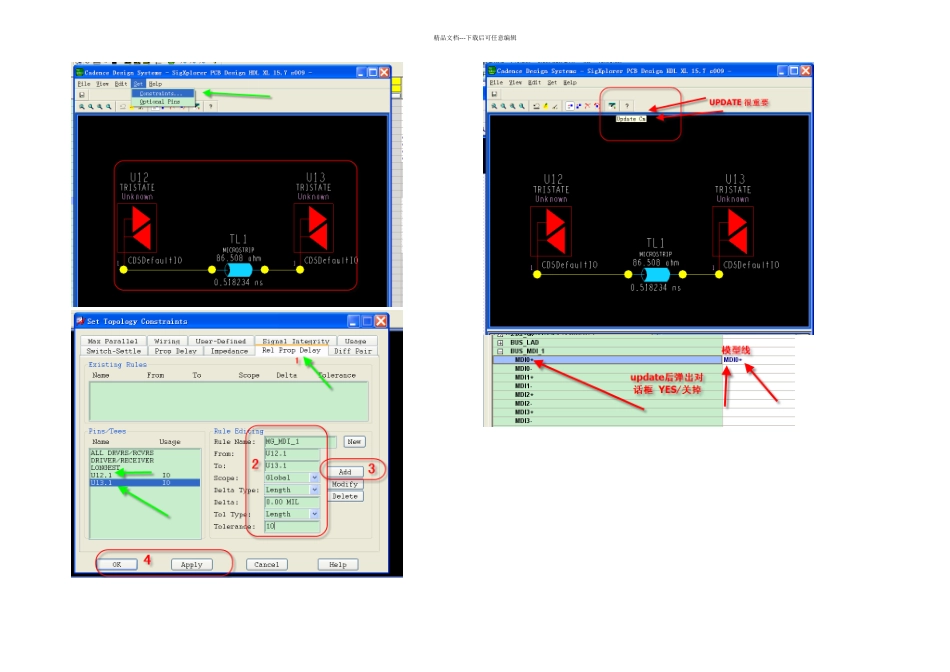

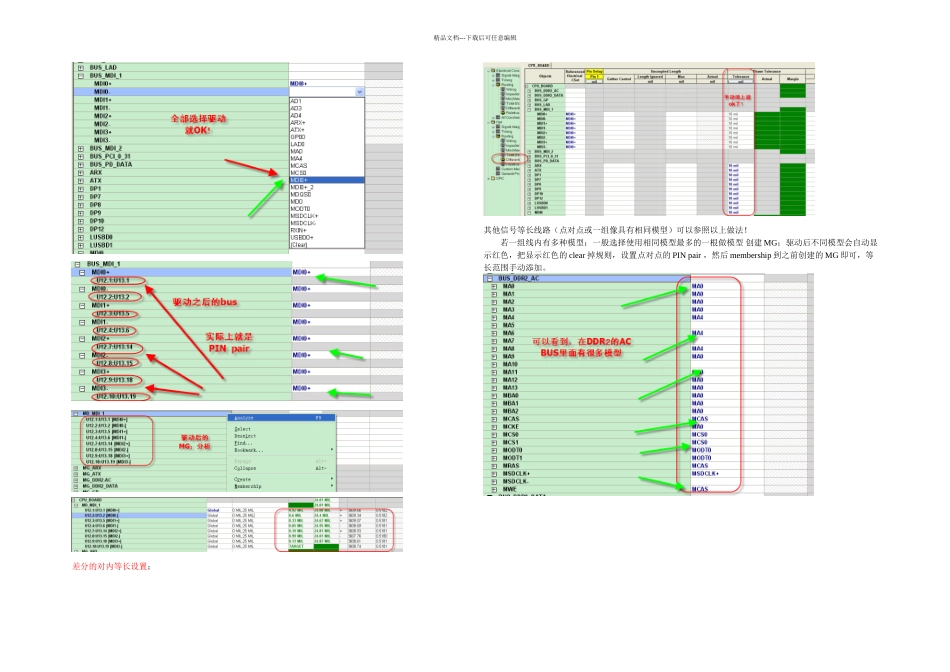

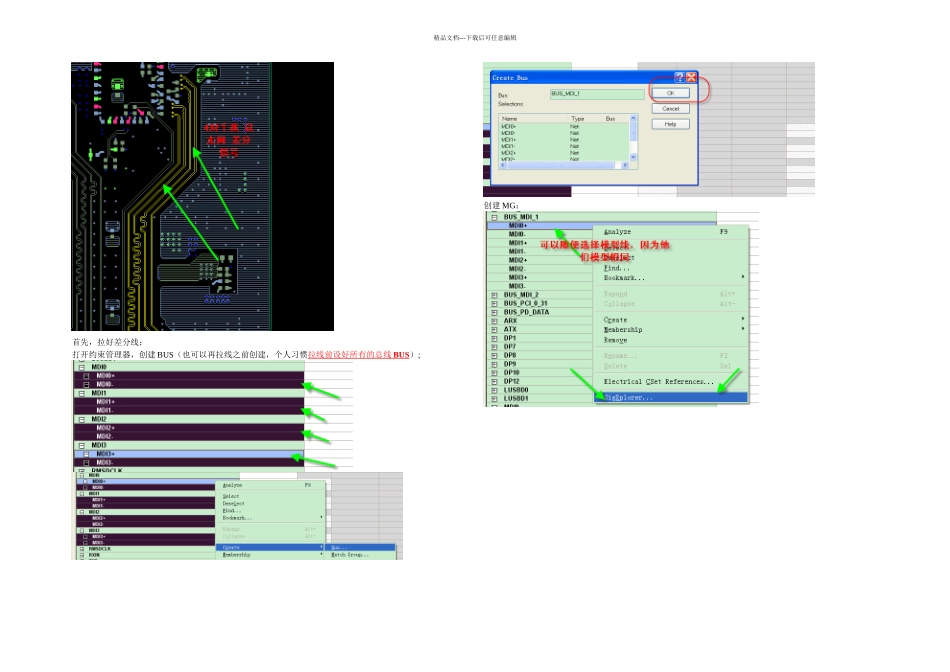

精品文档---下载后可任意编辑首先,拉好差分线;打开约束管理器,创建 BUS(也可以再拉线之前创建,个人习惯拉线前设好所有的总线 BUS );创建 MG;精品文档---下载后可任意编辑精品文档---下载后可任意编辑差分的对内等长设置;其他信号等长线路(点对点或一组像具有相同模型)可以参照以上做法! 若一组线内有多种模型;一般选择使用相同模型最多的一根做模型 创建 MG;驱动后不同模型会自动显示红色,把显示红色的 clear 掉规则,设置点对点的 PIN pair ,然后 membership 到之前创建的 MG 即可,等长范围手动添加。精品文档---下载后可任意编辑创建不同的模型和 PIN pair 最后都是要 membership 到一个每个里面,这样才能一起等长;Pin pair 很费时间,假如拖的器件多了,做起来很费事。
