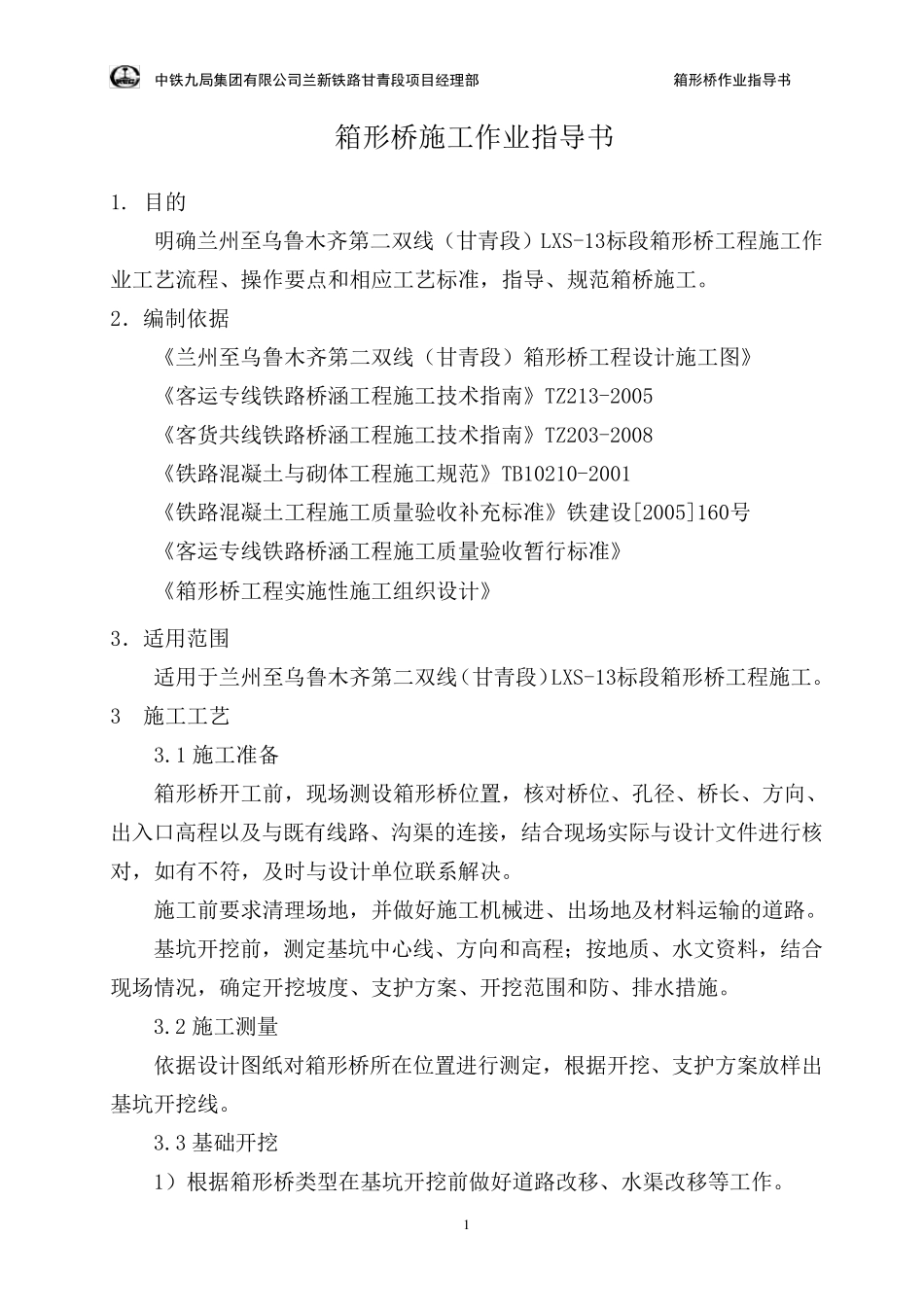

兰新铁路箱形桥施工作业指导书

中铁九局集团有限公司兰新铁路甘青段项目经理部 箱形桥作业指导书 1 箱形桥施工作业指导书 1. 目的 明确兰州至乌鲁木齐第二双线（甘青段）LXS-13标段箱形桥工程施工作业工艺流程、操作要点和相应工艺标准，指导、规范箱桥施工。 2．编制依据 《兰州至乌鲁木齐第二双线（甘青段）箱形桥工程设计施工图》 《客运专线铁路桥涵工程施工技术指南》TZ213-2005 《客货共线铁路桥涵工程施工技术指南》TZ203-2008 《铁路混凝土与砌体工程施工规范》TB10210-2001 《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号 《客运专线铁路桥涵工程施工质量验收暂行标准》 《箱形桥工程实施性施工组织设计》 3．适用范围 适用于兰州至乌鲁木齐第二双线（甘青段）LXS-13标段箱形桥工程施工。 3 施工工艺 3.1 施工准备 箱形桥开工前，现场测设箱形桥位置，核对桥位、孔径、桥长、方向、出入口高程以及与既有线路、沟渠的连接，结合现场实际与设计文件进行核对，如有不符，及时与设计单位联系解决。 施工前要求清理场地，并做好施工机械进、出场地及材料运输的道路。 基坑开挖前，测定基坑中心线、方向和高程；按地质、水文资料，结合现场情况，确定开挖坡度、支 护 方案 、开挖范围和防 、排 水措 施。 3.2 施工测量 依据设计图纸 对箱形桥所 在 位置进行测定，根 据开挖、支 护 方案 放 样 出基坑开挖线。 3.3 基础 开挖 1）根 据箱形桥类 型 在 基坑开挖前做好道路改 移 、水渠改 移 等 工作。 中铁九局集团有限公司兰新铁路甘青段项目经理部 箱形桥作业指导书 2 2）基坑采用机械开挖，根据土质类别进行放坡开挖，基底平面尺寸每侧放宽30cm，坑顶至少留有1.0m 的护道，弃土不得妨碍开挖基坑及其它工作。 开挖时严禁超挖，预留20～30cm 人工修整、清理基坑。 3）基底的验收：基坑开挖完毕，应立即通知主管技术人员和架子队质检员进行检查，自检合格，报请监理工程师、设计代表前来检查，并事先填写“基坑开挖质量检查记录”；检查合格后，方能进行基础施工或其他工序。 4）箱形桥开挖施工安全要求 ⑴ 开挖基坑应根据基坑开挖作业指导书开挖，分层下挖至比设计高程高出20～30cm 后采用人工清基。严禁采用局部开挖，从底层向四周掏土的方法施工。 ⑵ 处在土石松动处坡脚下的基坑，先清除坑边孤石、浮石，土质松软易坍塌的必须设置挡土板。 ⑶机具 、材 料 、弃土等 必须堆 放在基础边...
