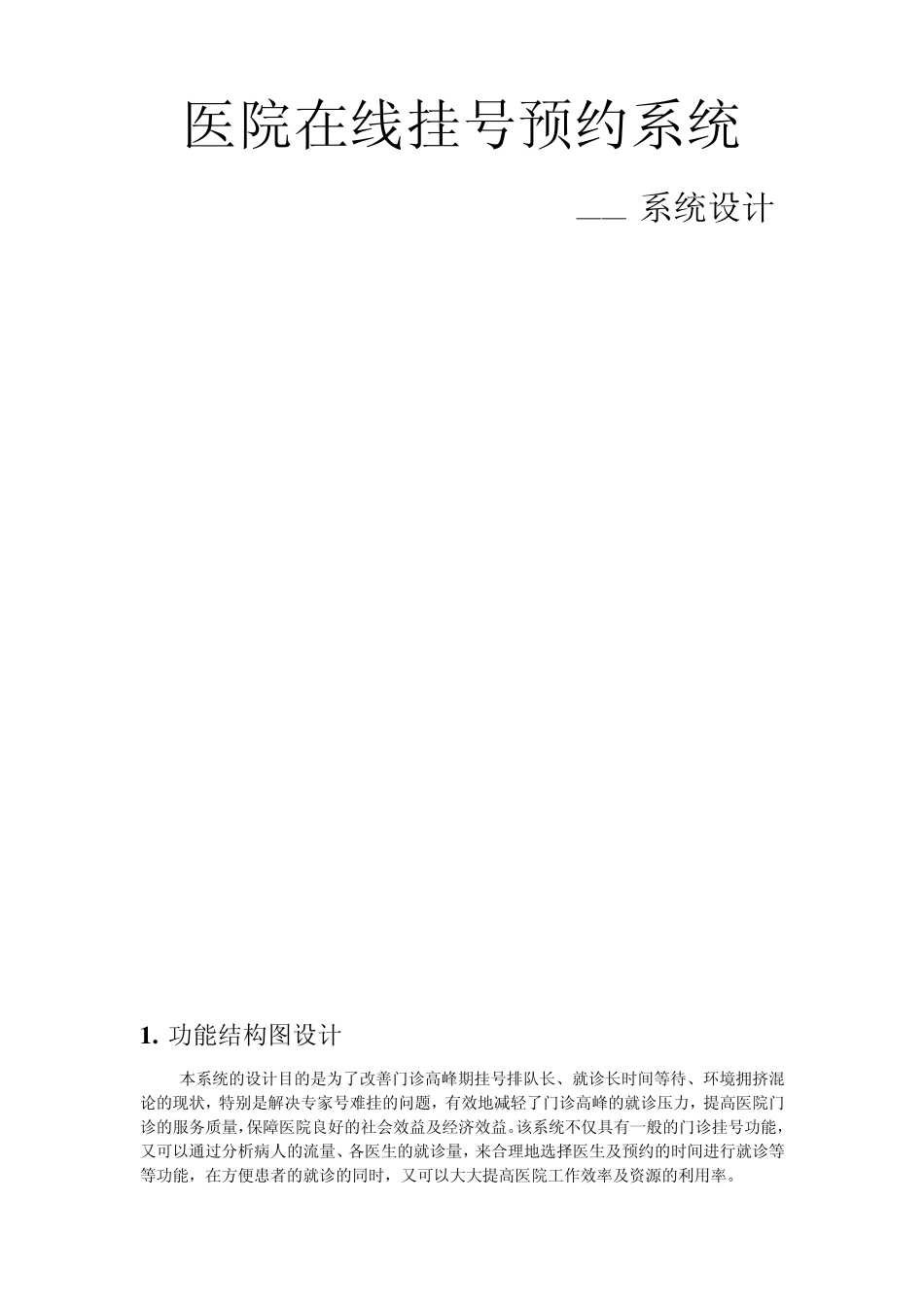

医院在线挂号预约系统 —— 系统设计 1 . 功能结构图设计 本系统的设计目的是为了改善门诊高峰期挂号排队长、就诊长时间等待、环境拥挤混论的现状，特别是解决专家号难挂的问题，有效地减轻了门诊高峰的就诊压力，提高医院门诊的服务质量，保障医院良好的社会效益及经济效益。该系统不仅具有一般的门诊挂号功能，又可以通过分析病人的流量、各医生的就诊量，来合理地选择医生及预约的时间进行就诊等等功能，在方便患者的就诊的同时，又可以大大提高医院工作效率及资源的利用率。 系统简约结构图如图所示： 图1 ： 该系统网上在线挂号功能结构流程如下所示： 2. 新系统信息处理功能图 前台用户（患者）及后台用户（管理者）操作功能图分别如下所示： 前台用户操作 注册登录 专家查询 预约查询 用户信息修改 选择就诊课室 填写个人资料 查询就诊专家 确定注册成功 查询预约信息 查询专家预约时间取消预约 预约缴费 查询个人信息 修改个人信息 输入医保卡信息 返回注册界面 确定预约信息 更新预约信息 返回挂号费 支付宝交付 网银交付 现场交付 登录系统成功 3.数据库结构设计 在系统的设计的过程中，数据库分析和设计尤为关键。 在数据库设计中，主要的步骤如下： 第一步：分析阶段系统设计人员通过系统分析阶段的初步调查和详细调查掌握系统关于数据的需求。在数据库设计阶段确认用户有关数据、关系和数据库信息的要求。 第二步：概念结构设计。在分析的基础上，使用E-R 图工具描述出现实世界中实体和实体之间的关系。 1．根据需求确定关系模型 根据前面的需求分析，确定系统所涉及的实体和关系，然后应用E-R 图对信息进行组织和连接。 例如，患者挂号的实体包括：病人实体、医生实体、科室实体；关系包括：病人挂号、医生出诊，分配的科室等。 它们之间的关系如图所示。 后台管理 专家管理 用户管理 预约管理 系统管理 查看专家列表 增加删除专家信息 查看预约用户列表 修改专家档案 增加用户 删除用户 修改用户信息 查看预约记录 更新预约信息 删除过期信息 修改管理员信息 删除管理员 增加管理员 查看管理员列表 2．确定数据库中的表 在完成系统的ER图之后，需要将ER模型转化为关系模型，也就是说，要设计出数据库所需要的表格。在这里，选用的是关系数据库。关系数据库使用表来存储信息，确定数据库中的表是数据库设计中比较难处理的一步。利用数据库的目的就是为了解决医...
