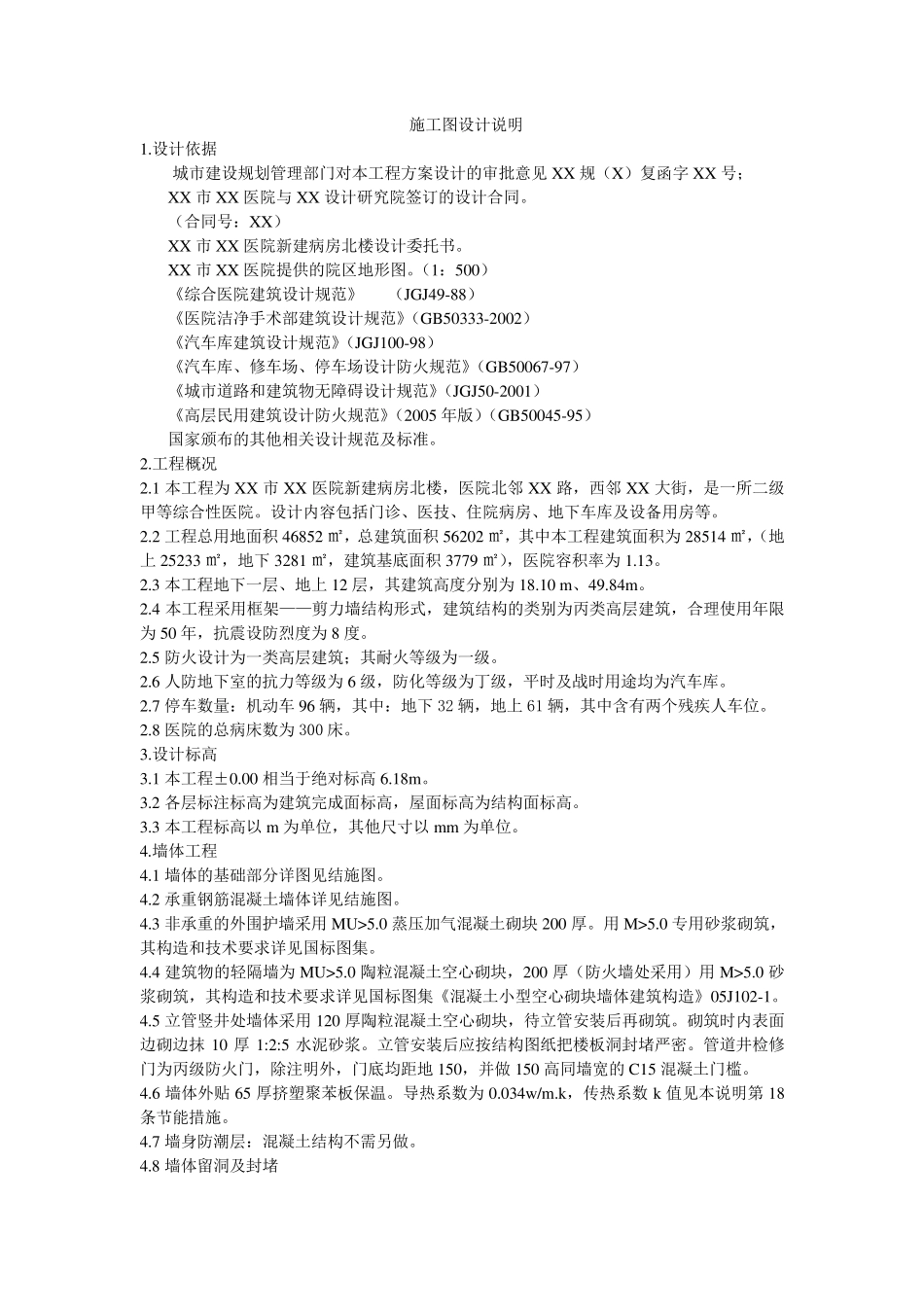

施 工 图 设 计 说 明 1.设 计 依 据 城 市 建 设 规 划 管 理 部 门 对 本 工 程 方 案 设 计 的 审 批 意 见 XX 规 （ X） 复 函 字 XX 号 ； XX 市 XX 医 院 与 XX 设 计 研 究 院 签 订 的 设 计 合 同 。 （ 合 同 号 ： XX） XX 市 XX 医 院 新 建 病 房 北 楼 设 计 委 托 书 。 XX 市 XX 医 院 提 供 的 院 区 地 形 图 。（ 1： 500） 《 综 合 医 院 建 筑 设 计 规 范 》 （ JGJ49-88） 《 医 院 洁 净 手 术 部 建 筑 设 计 规 范 》（ GB50333-2002） 《 汽 车 库 建 筑 设 计 规 范 》（ JGJ100-98） 《 汽 车 库 、 修 车 场 、 停 车 场 设 计 防 火 规 范 》（ GB50067-97） 《 城 市 道 路 和 建 筑 物 无 障 碍 设 计 规 范 》（ JGJ50-2001） 《 高 层 民 用 建 筑 设 计 防 火 规 范 》（ 2005 年 版 ）（ GB50045-95） 国 家 颁 布 的 其 他 相 关 设 计 规 范 及 标 准 。 2.工 程 概 况 2.1 本 工 程 为 XX 市 XX 医 院 新 建 病 房 北 楼 ， 医 院 北 邻 XX 路 ， 西 邻 XX 大 街 ， 是 一 所 二 级甲 等 综 合 性 医 院 。 设 计 内 容 包 括 门 诊 、 医 技 、 住 院 病 房 、 地 下 车 库 及 设 备 用 房 等 。 2.2 工 程 总 用 地 面 积46852 ㎡， 总 建 筑 面 积56202 ㎡， 其 中本 工 程 建 筑 面 积为 28514 ㎡，（ 地上25233 ㎡， 地 下 3281 ㎡， 建 筑 基底面 积3779 ㎡）， 医 院 容 积率为 1.13。 2.3 本 工 程 地 下 一 层 、 地 上12 层 ， 其 建 筑 高 度分别为 18.10 m、 49.84m。 2.4 本 工 程 采用 框架——剪力墙结构形 式， 建 筑 结构的 类别为 丙类高 层 建 筑 ， 合 理 使用 年 限为 50 年 ， 抗震设 防 烈度为 8 度。 2.5 防 火 设 计 为 一 类高 层 建 筑 ； 其 耐火 等 级 为 一 级 。 2.6 人防 地 下 室的 抗力等 级 为 6 级 ， 防 化等 级 为 丁级 ， 平时及 战时用 途均为 汽 车 库 。 2.7 停 车 数量： 机动车 96 辆， 其...
