十、Mapgis与Section坐标投影

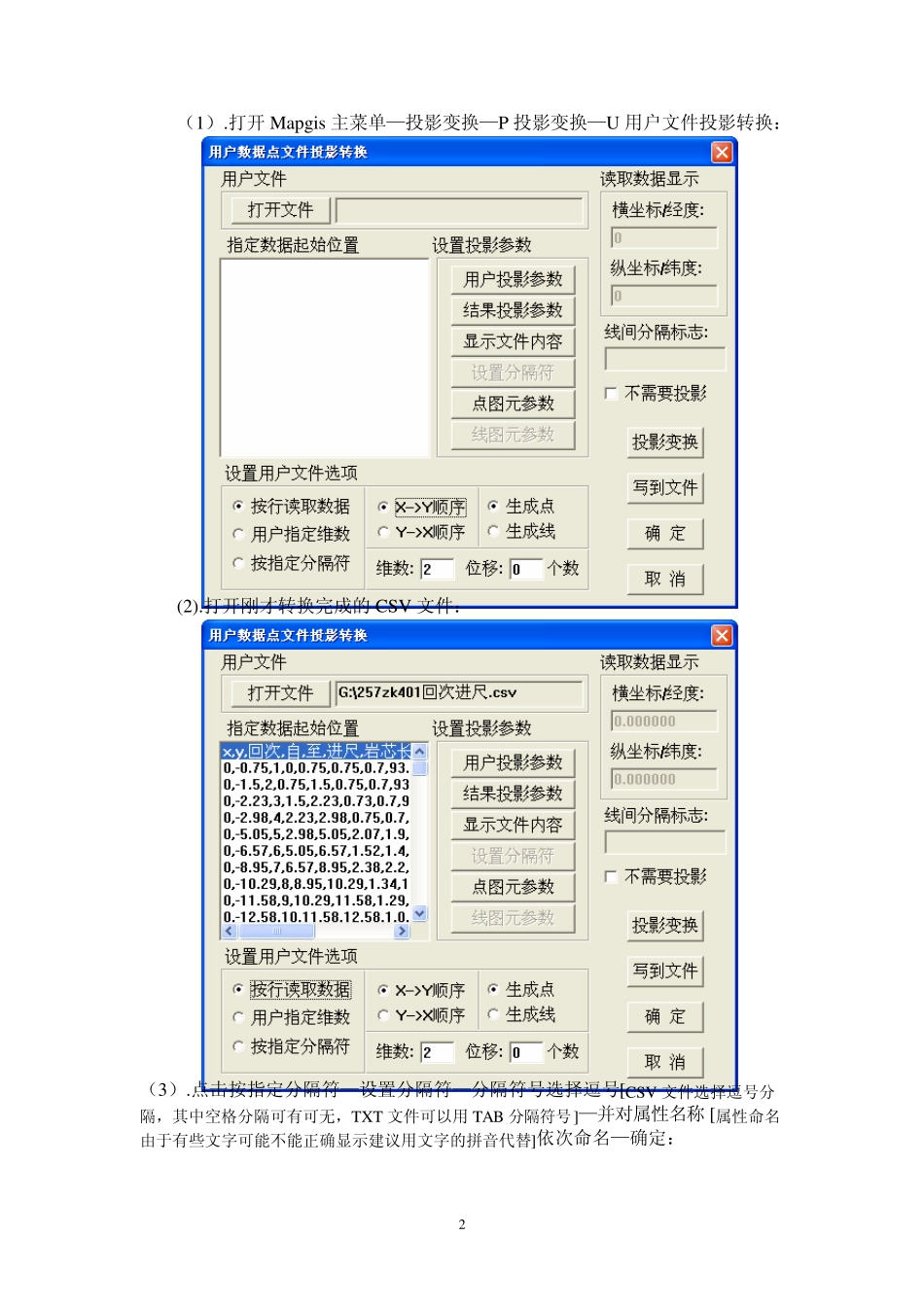

Mapgis 和Section 坐标投影 （Section 经纬度投影） 一. Mapgis 坐标投影 1.将表格填写钻孔相关资料。 x y 回次 自 至 进尺 岩芯长 回次采取率 0 -0.75 1 0 0.75 0.75 0.7 93.33 0 -1.5 2 0.75 1.5 0.75 0.7 93.33 0 -2.23 3 1.5 2.23 0.73 0.7 95.89 0 -2.98 4 2.23 2.98 0.75 0.7 93.33 0 -5.05 5 2.98 5.05 2.07 1.9 91.79 0 -6.57 6 5.05 6.57 1.52 1.4 92.11 0 -8.95 7 6.57 8.95 2.38 2.2 92.44 0 -10.29 8 8.95 10.29 1.34 1.2 89.55 0 -11.58 9 10.29 11.58 1.29 1.2 93.02 0 -12.58 10 11.58 12.58 1 0.9 90.00 0 -15.03 11 12.58 15.03 2.45 2.4 97.96 0 -18.07 12 15.03 18.07 3.04 3.04 100.00 0 -21.31 13 18.07 21.31 3.24 3.24 100.00 0 -24.79 14 21.31 24.79 3.48 3.48 100.00 0 -28.06 15 24.79 28.06 3.27 3.27 100.00 0 -31.08 16 28.06 31.08 3.02 3.02 100.00 2.转换文件格式：将刚才的表格另存为 CSV （逗号分隔）文件格式。 3.坐标投影过程 1 （1）.打开Mapgis主菜单—投影变换—P 投影变换—U 用户文件投影转换： (2).打开刚才转换完成的 CSV 文件： （3）.点击按指定分隔符—设置分隔符—分隔符号选择逗号[CSV 文件选择逗号分隔，其中空格分隔可有可无，TXT 文件可以用 TAB 分隔符号]—并对属性名称 [属性命名由于有些文字可能不能正确显示建议用文字的拼音代替]依次命名—确定： 2 （4 ）选中“不需要投影”—数据生成—确定—保存点文件： 3 二. Section 坐标投影 （1）打开EXECL 表格（注意在Section 工作期间不能关闭表格） （2）打开Section 软件—新建工程—辅助工具 1—表格数据投影—全部数据投影 （3）在弹出的下表中设置用户参数（比例尺、文字参数、子图参数、线参数等） 【“不需要投影”一定要 √】 4 （4）确定后保存点、线文件 三. Section 经纬度投影 （1）打开 EXECL 表格（注意在 Section 工作期间不能关闭表格） 5 （2）打开Section 软件—新建工程—辅助工具 1—表格数据投影—全部数据投影 （3）在弹出的下表中设置用户参数 【“不需要投影”一定不要 √】 （4）点击用户投影参数——坐标类型为【地理坐标系】-坐标单位【DDDMMSS】 6 7（5）点击用户投影参数——坐标系统【投影平面直角】——比例尺分母 1:10000【10】——坐标单位【米】——投影带类型【3 度带】——投影带序号【39】 其中投影带类型及序号根据情况而定 （6）确定，然后设置其他文字、子图、线参数。最后保存点、线文件。
