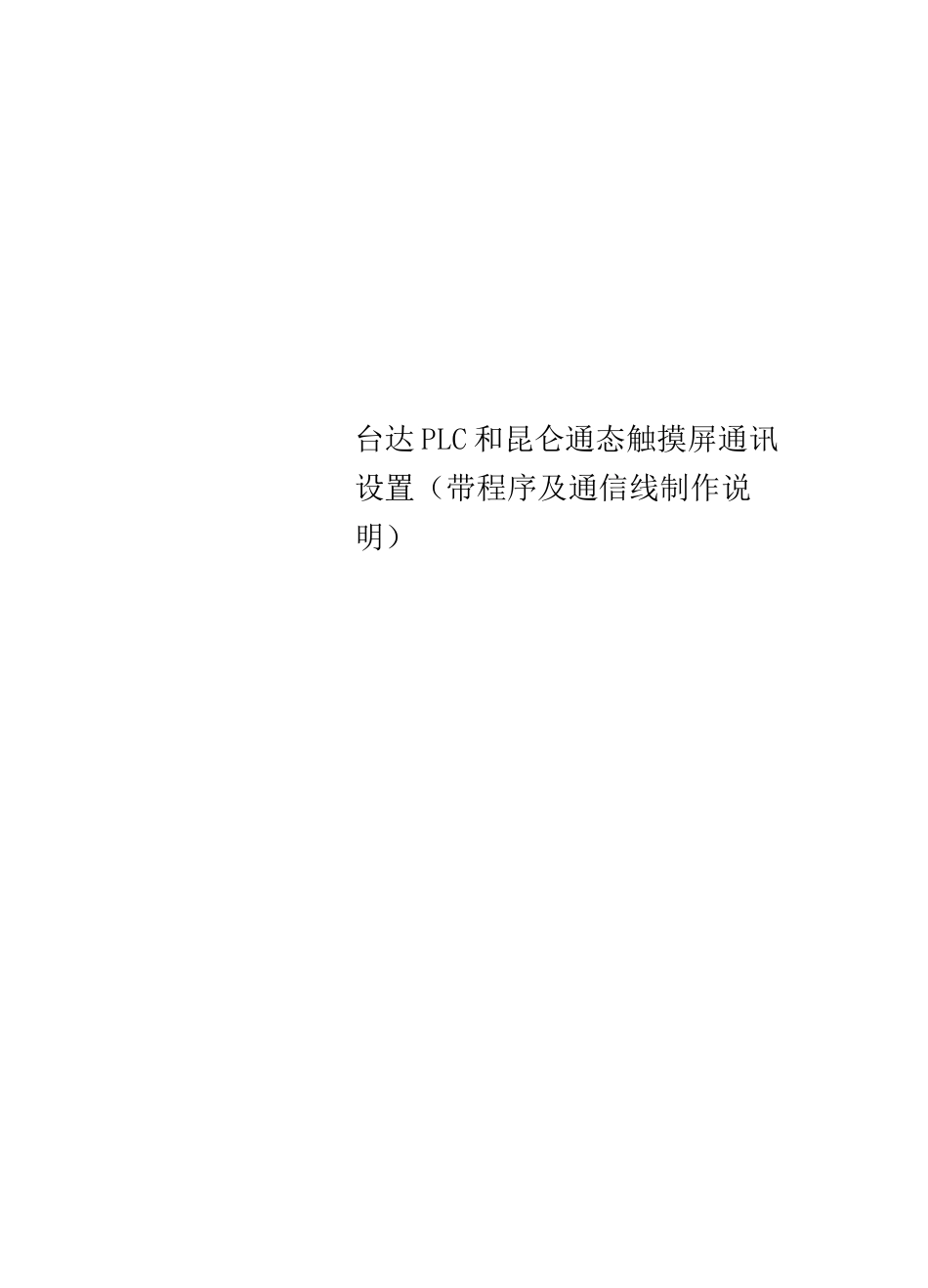

台达 PLC 和昆仑通态触摸屏通讯设置(带程序及通信线制作说明)台达 PLC 和昆仑通态触摸屏通讯设置台达 PLC 和触摸屏通讯关键是通讯参数的设置。触摸屏设置1、4、双击设备 0 打开 plc 设置。设备地址改为 1,采样周期改为1000ms,单击确定。至此触摸屏通讯设置完成。XFAIJ.-I—15-FAIJ.IJ=L[内部厲性]设畫设备内部厲性采隼优化1-优化设备茗称设备 0设备注羿台达 DVP 系列 PLC初皓工作状态1-启动最小采隼周期(ms)1000设备地址1滝讯等待时 i 目200快速采隼次数0注:在用户窗口中设置变量时,一定要与 PLC 的变量统一,否则通讯不上。台达 PLC 通讯参数设置。1、台达 PLC 自带有通讯程序,点击向导下面的通讯程序,出现下图COM2 单击确定。2、出现 PLC 通讯参数设置对话框选择里面的数据位、停止位还有校验位一定要与触摸屏设置完全一样,而且通讯站号打钩,也要与触摸屏设置成一样的站号。条件式 LDX0 可改为 M1000。点击下一步3.COM2(RS-485)「通讯应用厂串行进据传输 R5 指令磺竝唾遡證駆阿 D⑪ 唾二 I◎鳗]指卷厂 VFD-戲频器 FVD/RE7/STOF/RDST/RS7EF 令厂 1TD 娈频 f^FlVD/REV/STOP/RDST/RSTEF 指令选择 MODBUS 数据传输4.置条件输入,可视情况而定,单击完成。通讯设置完成。rcu^-csj'i7irnF1dFH|F序oaF0 IFaFE FHF1olF3FNF 刘 F"碉舉至鈕舉FnIFx|F 呵邑翼髀曙 Sfl 血迦:嗣 QOHE_|JF4杲回聲薛'■/亘庄 1oi 百万 iTfEjf^YgF1」卩唧匚 nFAIF 晰 IIFolF:IF 创pn|F>IF 刑茫#塗逍蟄邹聲汕血仙:(13(10115.点击完成后程序里会增加以下程序。6.通信线制作:台达 PLC485 口的+和-分别和昆仑通态触摸屏的 7 和 8 脚焊接。
