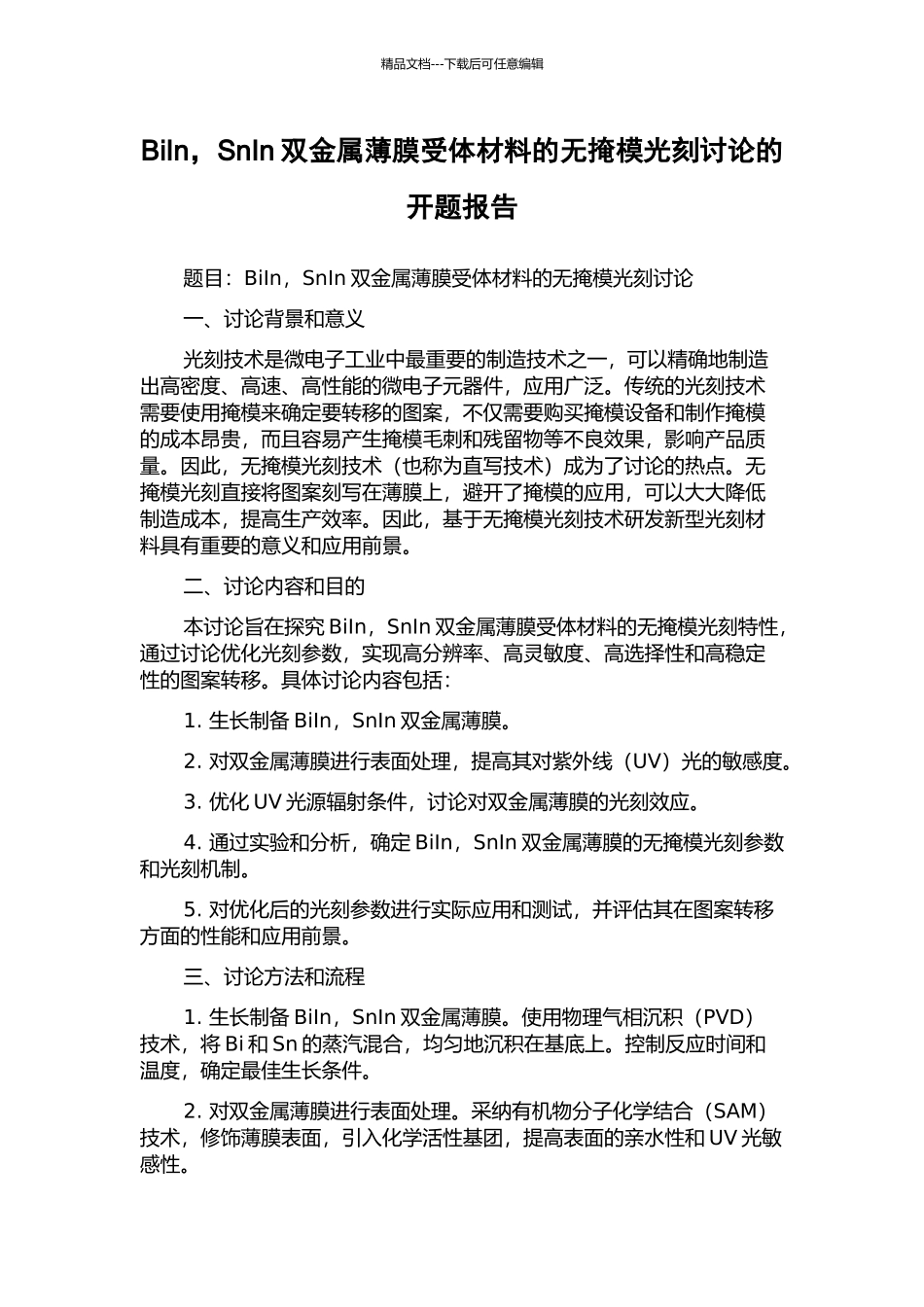

BiIn-SnIn双金属薄膜受体材料的无掩模光刻研究的开题报告

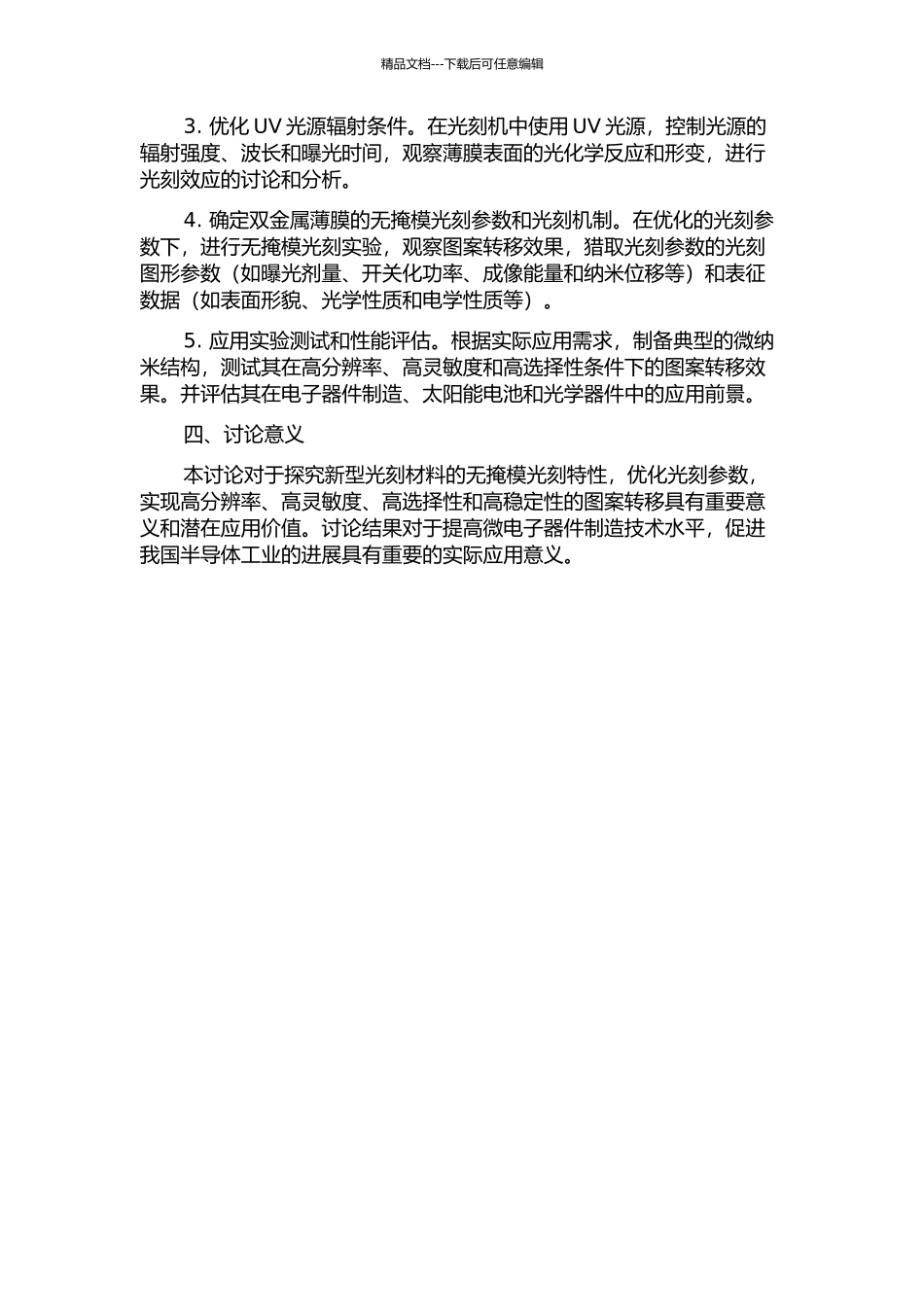

精品文档---下载后可任意编辑BiIn，SnIn 双金属薄膜受体材料的无掩模光刻讨论的开题报告题目：BiIn，SnIn 双金属薄膜受体材料的无掩模光刻讨论一、讨论背景和意义光刻技术是微电子工业中最重要的制造技术之一，可以精确地制造出高密度、高速、高性能的微电子元器件，应用广泛。传统的光刻技术需要使用掩模来确定要转移的图案，不仅需要购买掩模设备和制作掩模的成本昂贵，而且容易产生掩模毛刺和残留物等不良效果，影响产品质量。因此，无掩模光刻技术（也称为直写技术）成为了讨论的热点。无掩模光刻直接将图案刻写在薄膜上，避开了掩模的应用，可以大大降低制造成本，提高生产效率。因此，基于无掩模光刻技术研发新型光刻材料具有重要的意义和应用前景。二、讨论内容和目的本讨论旨在探究 BiIn，SnIn 双金属薄膜受体材料的无掩模光刻特性，通过讨论优化光刻参数，实现高分辨率、高灵敏度、高选择性和高稳定性的图案转移。具体讨论内容包括：1. 生长制备 BiIn，SnIn 双金属薄膜。2. 对双金属薄膜进行表面处理，提高其对紫外线（UV）光的敏感度。3. 优化 UV 光源辐射条件，讨论对双金属薄膜的光刻效应。4. 通过实验和分析，确定 BiIn，SnIn 双金属薄膜的无掩模光刻参数和光刻机制。5. 对优化后的光刻参数进行实际应用和测试，并评估其在图案转移方面的性能和应用前景。三、讨论方法和流程1. 生长制备 BiIn，SnIn 双金属薄膜。使用物理气相沉积（PVD）技术，将 Bi 和 Sn 的蒸汽混合，均匀地沉积在基底上。控制反应时间和温度，确定最佳生长条件。2. 对双金属薄膜进行表面处理。采纳有机物分子化学结合（SAM）技术，修饰薄膜表面，引入化学活性基团，提高表面的亲水性和 UV 光敏感性。精品文档---下载后可任意编辑3. 优化 UV 光源辐射条件。在光刻机中使用 UV 光源，控制光源的辐射强度、波长和曝光时间，观察薄膜表面的光化学反应和形变，进行光刻效应的讨论和分析。4. 确定双金属薄膜的无掩模光刻参数和光刻机制。在优化的光刻参数下，进行无掩模光刻实验，观察图案转移效果，猎取光刻参数的光刻图形参数（如曝光剂量、开关化功率、成像能量和纳米位移等）和表征数据（如表面形貌、光学性质和电学性质等）。5. 应用实验测试和性能评估。根据实际应用需求，制备典型的微纳米结构，测试其在高分辨率、高灵敏度和高选择性条件下的图案转移效果。并评估其在电子器件制造、太阳能电池和光学器件中的应用前景。四、讨论...
