BIM管线综合实施方案

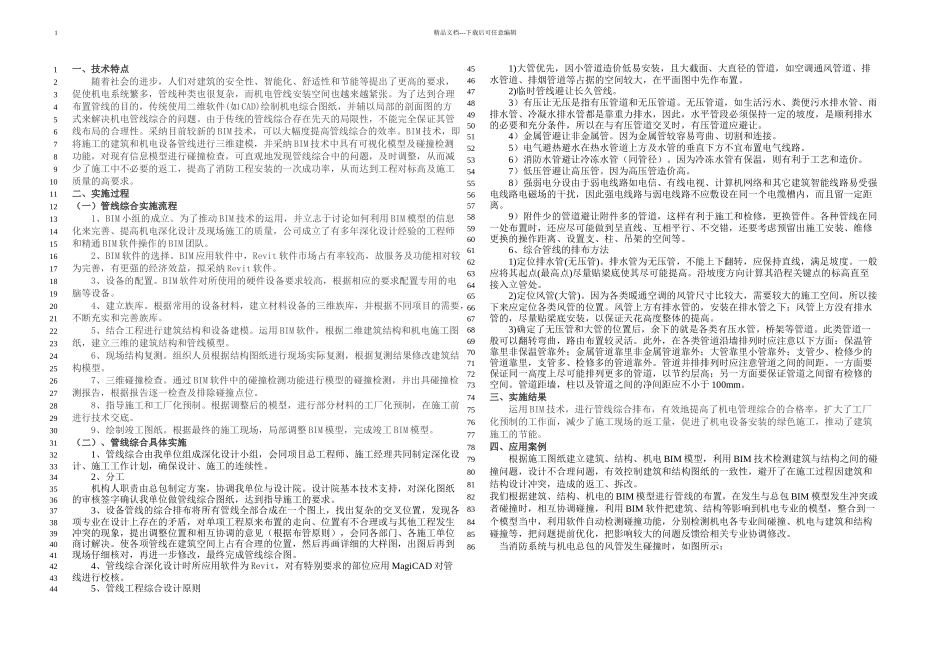

精品文档---下载后可任意编辑一、技术特点 随着社会的进步，人们对建筑的安全性、智能化、舒适性和节能等提出了更高的要求，促使机电系统繁多，管线种类也很复杂，而机电管线安装空间也越来越紧张。为了达到合理布置管线的目的，传统使用二维软件(如 CAD)绘制机电综合图纸，并辅以局部的剖面图的方式来解决机电管线综合的问题。由于传统的管线综合存在先天的局限性，不能完全保证其管线布局的合理性。采纳目前较新的 BIM 技术，可以大幅度提高管线综合的效率。BIM 技术，即将施工的建筑和机电设备管线进行三维建模，并采纳 BIM 技术中具有可视化模型及碰撞检测功能，对现有信息模型进行碰撞检查，可直观地发现管线综合中的问题，及时调整，从而减少了施工中不必要的返工，提高了消防工程安装的一次成功率，从而达到工程对标高及施工质量的高要求。二、实施过程（一）管线综合实施流程 1、BIM 小组的成立。为了推动 BIM 技术的运用，并立志于讨论如何利用 BIM 模型的信息化来完善、提高机电深化设计及现场施工的质量，公司成立了有多年深化设计经验的工程师和精通 BIM 软件操作的 BIM 团队。 2、BIM 软件的选择。BIM 应用软件中，Revit 软件市场占有率较高，故服务及功能相对较为完善，有更强的经济效益，拟采纳 Revit 软件。 3、设备的配置。BIM 软件对所使用的硬件设备要求较高，根据相应的要求配置专用的电脑等设备。 4、建立族库。根据常用的设备材料，建立材料设备的三维族库，并根据不同项目的需要，不断充实和完善族库。 5、结合工程进行建筑结构和设备建模。运用 BIM 软件，根据二维建筑结构和机电施工图纸，建立三维的建筑结构和管线模型。 6、现场结构复测。组织人员根据结构图纸进行现场实际复测，根据复测结果修改建筑结构模型。 7、三维碰撞检查。通过 BIM 软件中的碰撞检测功能进行模型的碰撞检测，并出具碰撞检测报告，根据报告逐一检查及排除碰撞点位。 8、指导施工和工厂化预制。根据调整后的模型，进行部分材料的工厂化预制，在施工前进行技术交底。9、绘制竣工图纸。根据最终的施工现场，局部调整 BIM 模型，完成竣工 BIM 模型。（二）、管线综合具体实施 1、管线综合由我单位组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。2、分工机构人职责由总包制定方案，协调我单位与设计院。设计院基本技术支持，对深化图纸的审核签字确...
