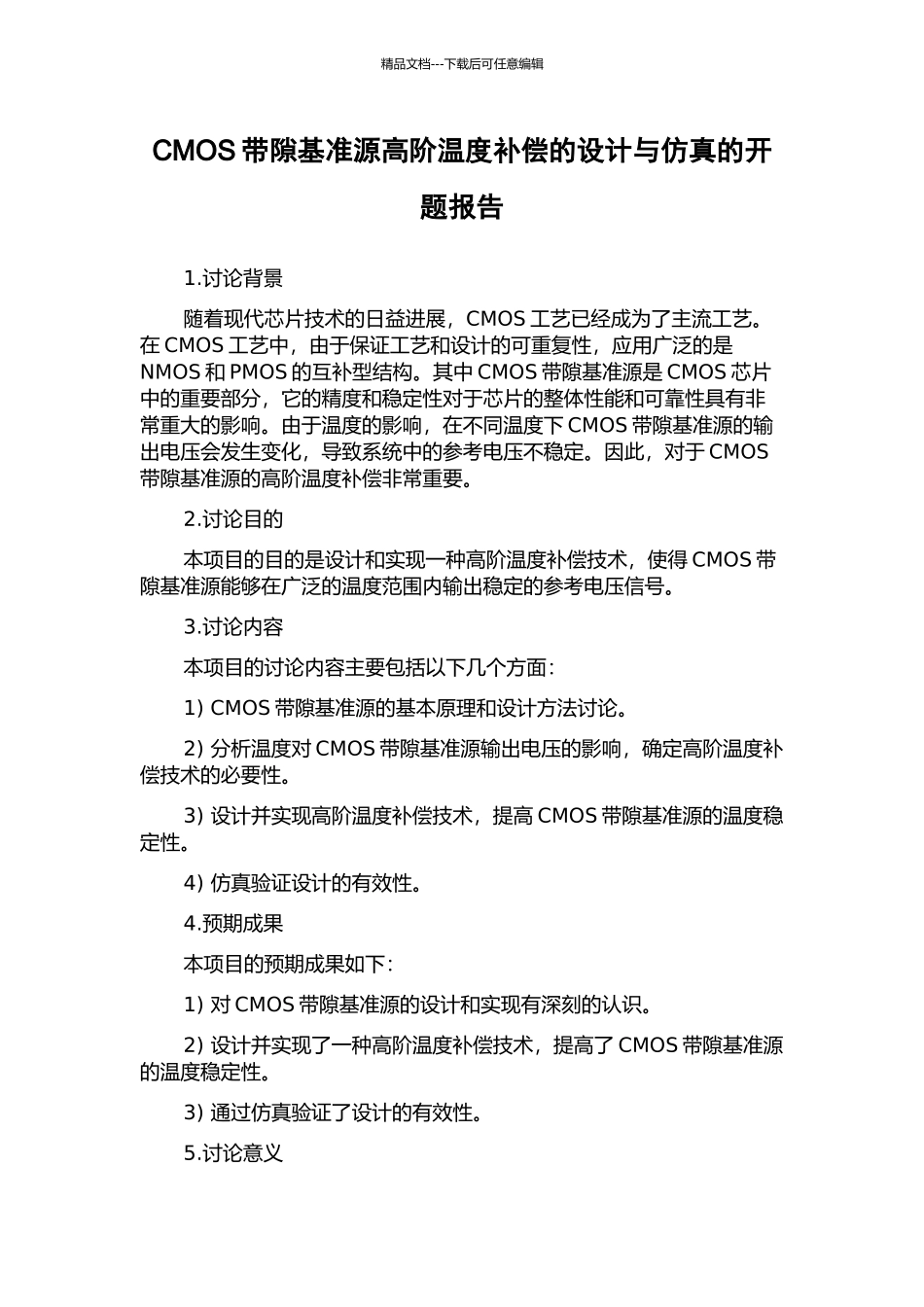

CMOS带隙基准源高阶温度补偿的设计与仿真的开题报告_第1页
1/2
CMOS带隙基准源高阶温度补偿的设计与仿真的开题报告_第2页
2/2
精品文档---下载后可任意编辑CMOS 带隙基准源高阶温度补偿的设计与仿真的开题报告1.讨论背景随着现代芯片技术的日益进展,CMOS 工艺已经成为了主流工艺。在 CMOS 工艺中,由于保证工艺和设计的可重复性,应用广泛的是NMOS 和 PMOS 的互补型结构。其中 CMOS 带隙基准源是 CMOS 芯片中的重要部分,它的精度和稳定性对于芯片的整体性能和可靠性具有非常重大的影响。由于温度的影响,在不同温度下 CMOS 带隙基准源的输出电压会发生变化,导致系统中的参考电压不稳定。因此,对于 CMOS带隙基准源的高阶温度补偿非常重要。2.讨论目的本项目的目的是设计和实现一种高阶温度补偿技术,使得 CMOS 带隙基准源能够在广泛的温度范围内输出稳定的参考电压信号。3.讨论内容本项目的讨论内容主要包括以下几个方面:1) CMOS 带隙基准源的基本原理和设计方法讨论。2) 分析温度对 CMOS 带隙基准源输出电压的影响,确定高阶温度补偿技术的必要性。3) 设计并实现高阶温度补偿技术,提高 CMOS 带隙基准源的温度稳定性。4) 仿真验证设计的有效性。4.预期成果本项目的预期成果如下:1) 对 CMOS 带隙基准源的设计和实现有深刻的认识。2) 设计并实现了一种高阶温度补偿技术,提高了 CMOS 带隙基准源的温度稳定性。3) 通过仿真验证了设计的有效性。5.讨论意义精品文档---下载后可任意编辑本项目的讨论意义主要体现在以下两个方面:1) 为了保证芯片的整体性能和可靠性,提高 CMOS 带隙基准源的温度稳定性是非常重要的。因此,本项目的讨论成果可以帮助提高 CMOS芯片的可靠性和稳定性。2) 高阶温度补偿技术是 CMOS 芯片设计中一个常见的技术应用,对于讨论人员和芯片设计人员有重要的参考价值。
