FSK频移键控数字调制器电路设计

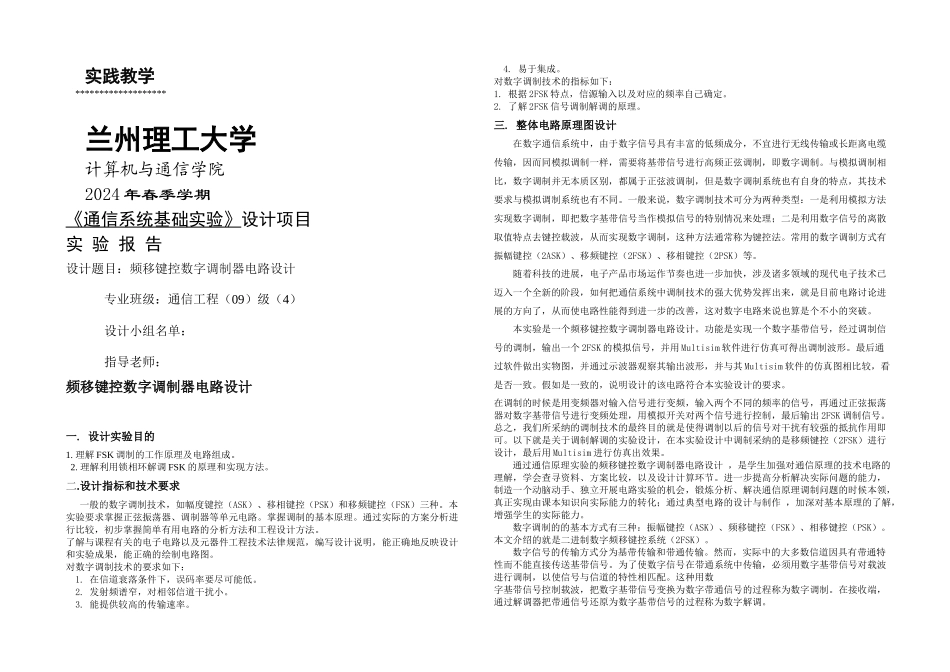

FSK频移键控数字调制器电路设计_第1页
1/5
FSK频移键控数字调制器电路设计_第2页
2/5

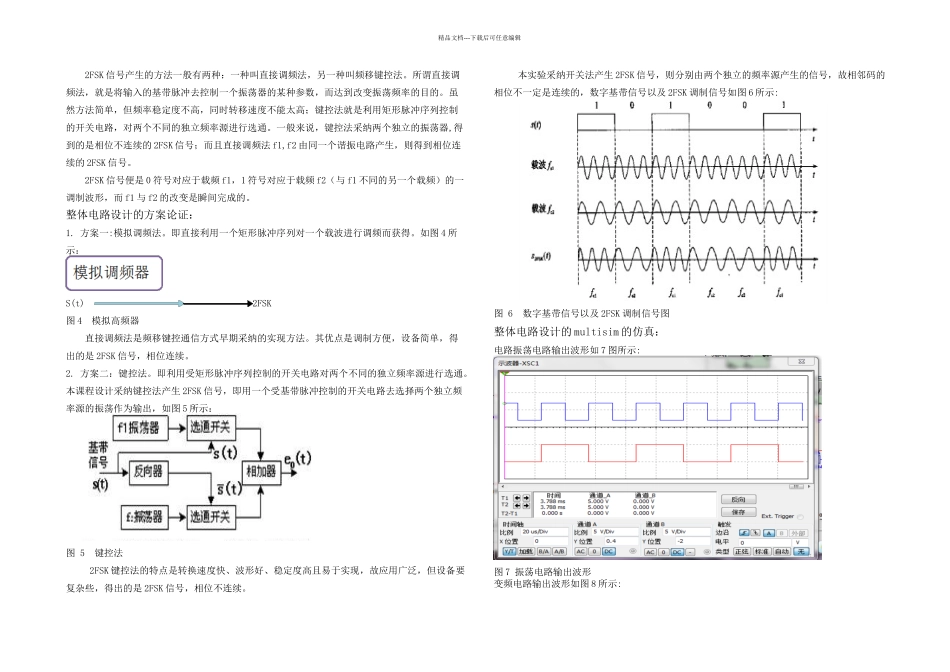

FSK频移键控数字调制器电路设计_第3页
3/5
实践教学*******************兰州理工大学计算机与通信学院2024 年春季学期《通信系统基础实验》设计项目实 验 报 告设计题目:频移键控数字调制器电路设计专业班级:通信工程(09)级(4)设计小组名单:指导老师:频移键控数字调制器电路设计一. 设计实验目的1. 理解 FSK 调制的工作原理及电路组成。 2. 理解利用锁相环解调 FSK 的原理和实现方法。二.设计指标和技术要求一般的数字调制技术,如幅度键控(ASK)、移相键控(PSK)和移频键控(FSK)三种。本实验要求掌握正弦振荡器、调制器等单元电路。掌握调制的基本原理。通过实际的方案分析进行比较,初步掌握简单有用电路的分析方法和工程设计方法。了解与课程有关的电子电路以及元器件工程技术法律规范,编写设计说明,能正确地反映设计和实验成果,能正确的绘制电路图。对数字调制技术的要求如下: 1. 在信道衰落条件下,误码率要尽可能低。 2. 发射频谱窄,对相邻信道干扰小。 3. 能提供较高的传输速率。 4. 易于集成。对数字调制技术的指标如下:1. 根据 2FSK 特点,信源输入以及对应的频率自己确定。2. 了解 2FSK 信号调制解调的原理。三. 整体电路原理图设计在数字通信系统中,由于数字信号具有丰富的低频成分,不宜进行无线传输或长距离电缆传输,因而同模拟调制一样,需要将基带信号进行高频正弦调制,即数字调制。与模拟调制相比,数字调制并无本质区别,都属于正弦波调制,但是数字调制系统也有自身的特点,其技术要求与模拟调制系统也有不同。一般来说,数字调制技术可分为两种类型:一是利用模拟方法实现数字调制,即把数字基带信号当作模拟信号的特别情况来处理;二是利用数字信号的离散取值特点去键控载波,从而实现数字调制,这种方法通常称为键控法。常用的数字调制方式有振幅键控(2ASK)、移频键控(2FSK)、移相键控(2PSK)等。随着科技的进展,电子产品市场运作节奏也进一步加快,涉及诸多领域的现代电子技术已迈入一个全新的阶段,如何把通信系统中调制技术的强大优势发挥出来,就是目前电路讨论进展的方向了,从而使电路性能得到进一步的改善,这对数字电路来说也算是个不小的突破。本实验是一个频移键控数字调制器电路设计。功能是实现一个数字基带信号,经过调制信号的调制,输出一个 2FSK 的模拟信号,并用 Multisim 软件进行仿真可得出调制波形。最后通过软件做出实物图,并通过示波器观察其输出波形,并与其 Multisim 软件的仿...
