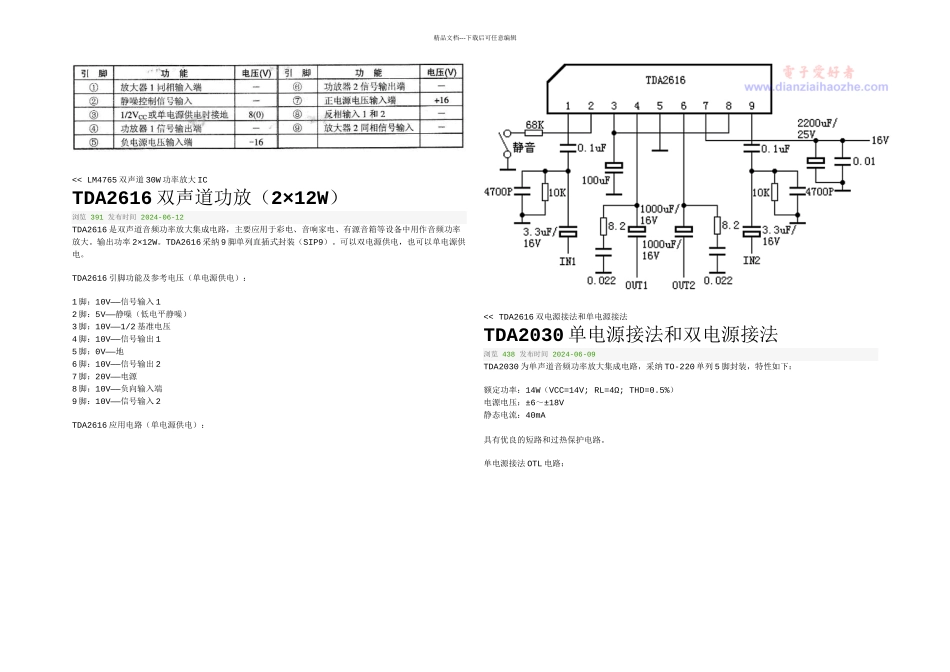

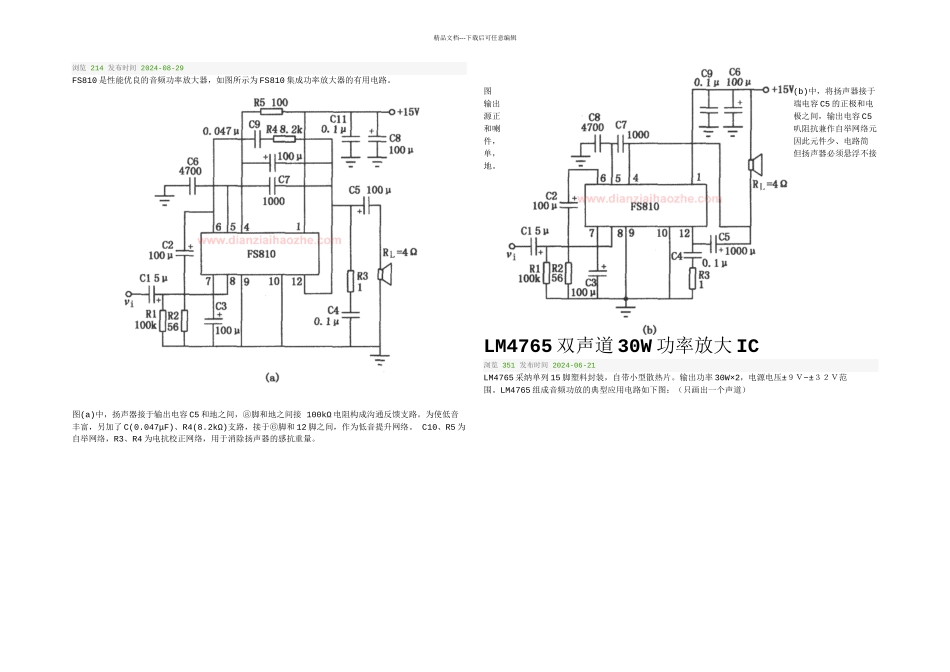

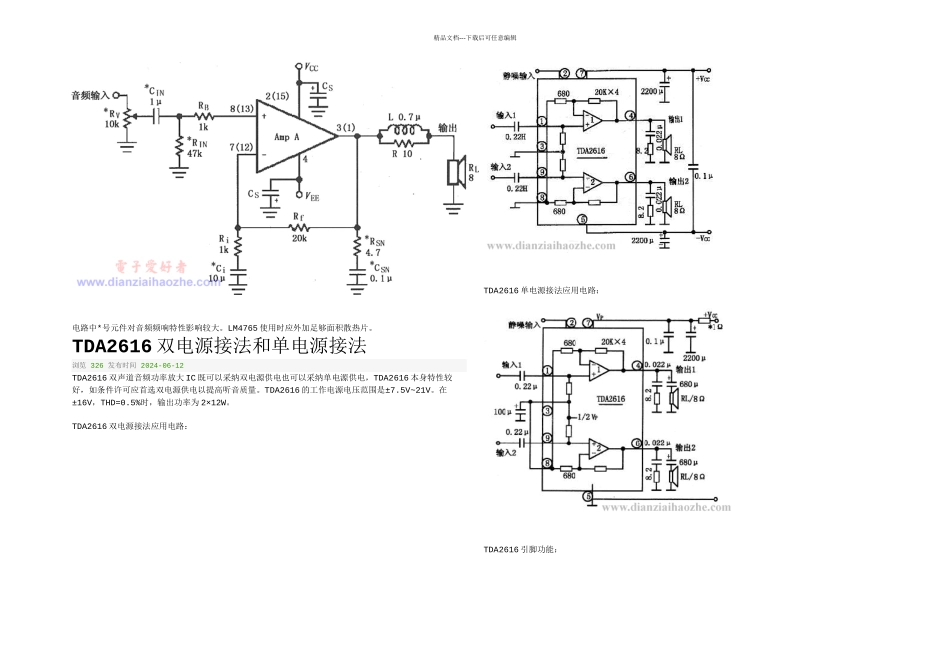

精品文档---下载后可任意编辑 浏览 214 发布时间 2024-08-29FS810 是性能优良的音频功率放大器，如图所示为 FS810 集成功率放大器的有用电路。图(a)中，扬声器接于输出电容 C5 和地之间，⑧ 脚和地之间接 100kΩ 电阻构成沟通反馈支路。为使低音丰富，另加了 C(0.047μF)、R4(8.2kΩ)支路，接于⑥脚和 12 脚之间，作为低音提升网络。 C10、R5 为自举网络，R3、R4 为电抗校正网络，用于消除扬声器的感抗重量。图(b)中，将扬声器接于输出端电容 C5 的正极和电源正极之间，输出电容 C5和喇叭阻抗兼作自举网络元件，因此元件少、电路简单，但扬声器必须悬浮不接地。LM4765 双声道 30W 功率放大 IC 浏览 351 发布时间 2024-06-21LM4765 采纳单列 15 脚塑料封装，自带小型散热片。输出功率 30W×2，电源电压±９Ｖ~±３２Ｖ范围。LM4765 组成音频功放的典型应用电路如下图：（只画出一个声道）精品文档---下载后可任意编辑电路中*号元件对音频频响特性影响较大。LM4765 使用时应外加足够面积散热片。TDA2616 双电源接法和单电源接法 浏览 326 发布时间 2024-06-12TDA2616 双声道音频功率放大 IC 既可以采纳双电源供电也可以采纳单电源供电，TDA2616 本身特性较好，如条件许可应首选双电源供电以提高听音质量。TDA2616 的工作电源电压范围是±7.5V~21V。在±16V，THD=0.5%时，输出功率为 2×12W。TDA2616 双电源接法应用电路：TDA2616 单电源接法应用电路：TDA2616 引脚功能：精品文档---下载后可任意编辑<< LM4765 双声道 30W 功率放大 ICTDA2616 双声道功放（2×12W） 浏览 391 发布时间 2024-06-12TDA2616 是双声道音频功率放大集成电路，主要应用于彩电、音响家电、有源音箱等设备中用作音频功率放大。输出功率 2×12W。TDA2616 采纳 9 脚单列直插式封装（SIP9）。可以双电源供电，也可以单电源供电。TDA2616 引脚功能及参考电压（单电源供电）：1 脚：10V——信号输入 12 脚：5V——静噪（低电平静噪）3 脚：10V——1/2 基准电压4 脚：10V——信号输出 15 脚：0V——地6 脚：10V——信号输出 27 脚：20V——电源8 脚：10V——负向输入端9 脚：10V——信号输入 2TDA2616 应用电路（单电源供电）：<< TDA2616 双电源接法和单电源接法TDA2030 单电源接法和双电源接法 浏览 438 发布时间 2024-06-09TDA2030 为单声道音频功率放大集成电路，采纳 TO-220 单列...
