GaN基电子器件势垒层应变与极化研究中期报告

GaN基电子器件势垒层应变与极化研究中期报告_第1页
1/2

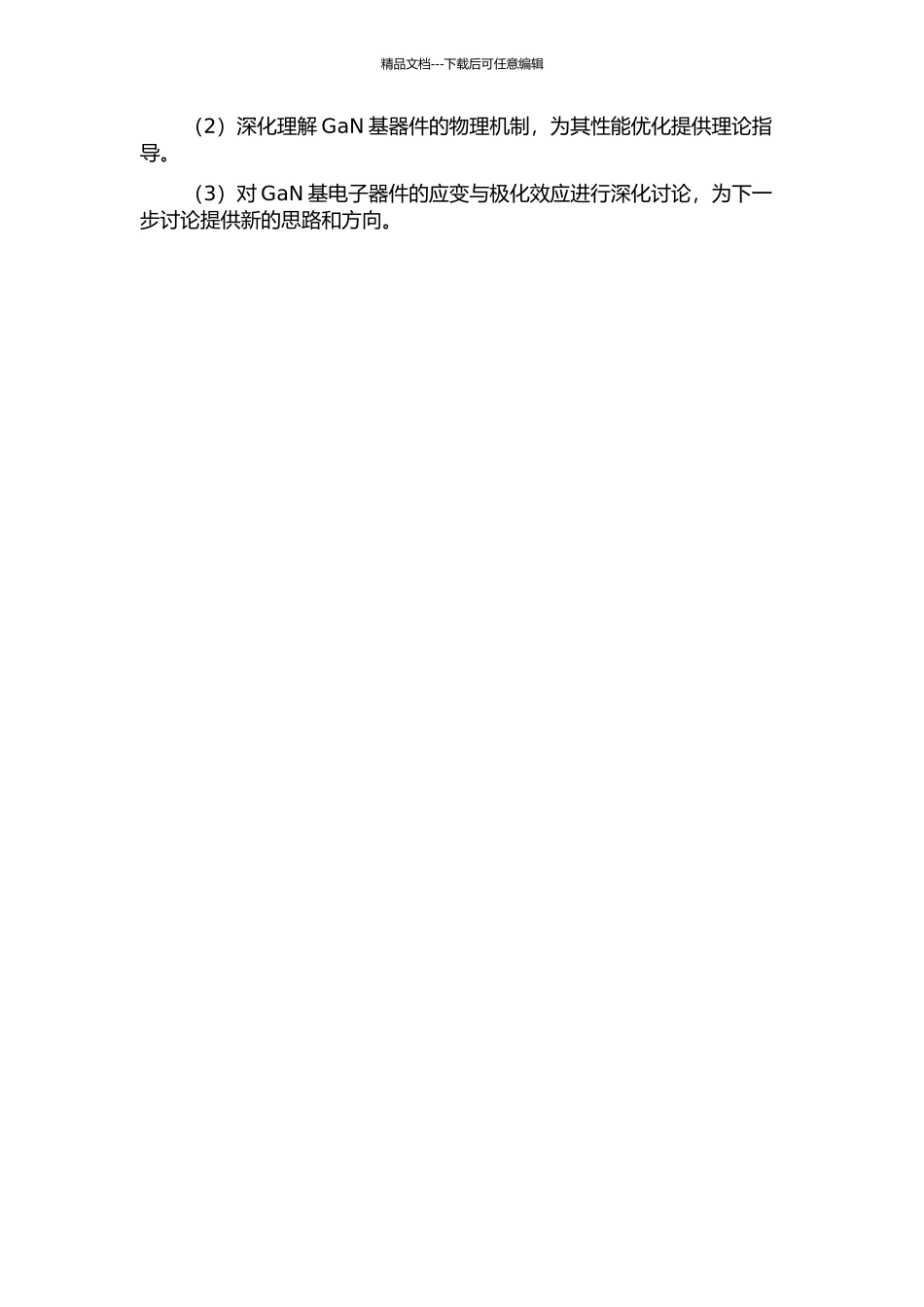

GaN基电子器件势垒层应变与极化研究中期报告_第2页
2/2
精品文档---下载后可任意编辑GaN 基电子器件势垒层应变与极化讨论中期报告1. 讨论背景:GaN 基电子器件应变与极化效应一直是热门讨论领域之一。应变可以影响材料的电学、光学、力学性质等方面,而极化则可引起电荷分布的改变,进而影响器件性能。因此,深化讨论 GaN 基电子器件的应变与极化效应,对其性能优化具有重要意义。2. 讨论内容:本讨论通过模拟分析和实验讨论的手段,对 GaN 基电子器件的应变与极化效应进行探究。具体讨论内容如下:(1)基于 DFT 计算方法,探究 GaN 材料中不同类型应变对势垒层的影响程度。(2)基于有限元模拟方法,讨论不同形状、尺寸的 GaN 基器件中势垒层和电场分布的变化规律。(3)通过制备 GaN 基电子器件样品及器件测试系统,讨论不同应变下器件性能的变化及其原因。3. 讨论目标:本讨论的目标是深化理解 GaN 基电子器件中应变与极化效应的规律,为其性能优化提供有效的理论和实验支撑。具体目标包括:(1)探究 GaN 材料中不同类型应变对势垒层的影响程度,建立应变与势垒层高度的关系模型。(2)讨论不同形状、尺寸的 GaN 基器件中势垒层和电场分布的变化规律,为器件性能优化提供理论基础。(3)讨论不同应变下器件性能的变化及其原因,为实现高性能GaN 基电子器件提供实验支持。4. 讨论意义:本讨论可以深化理解 GaN 基电子器件中应变与极化效应的规律,为其性能优化提供有效的理论和实验支撑。讨论结果有助于:(1)准确预测 GaN 材料中应变的影响,为设计和制备高性能 GaN基器件提供理论基础。精品文档---下载后可任意编辑(2)深化理解 GaN 基器件的物理机制,为其性能优化提供理论指导。(3)对 GaN 基电子器件的应变与极化效应进行深化讨论,为下一步讨论提供新的思路和方向。
