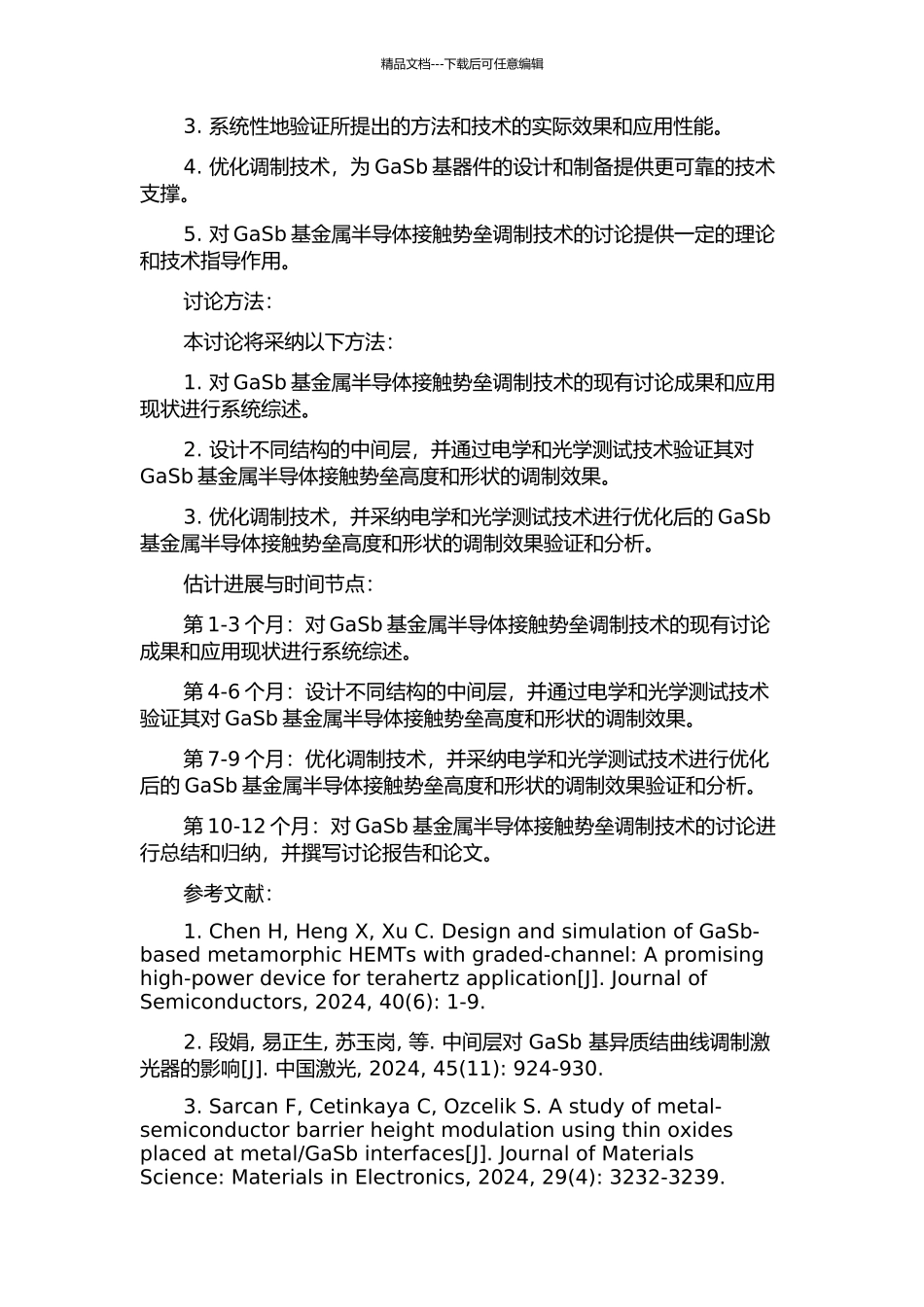

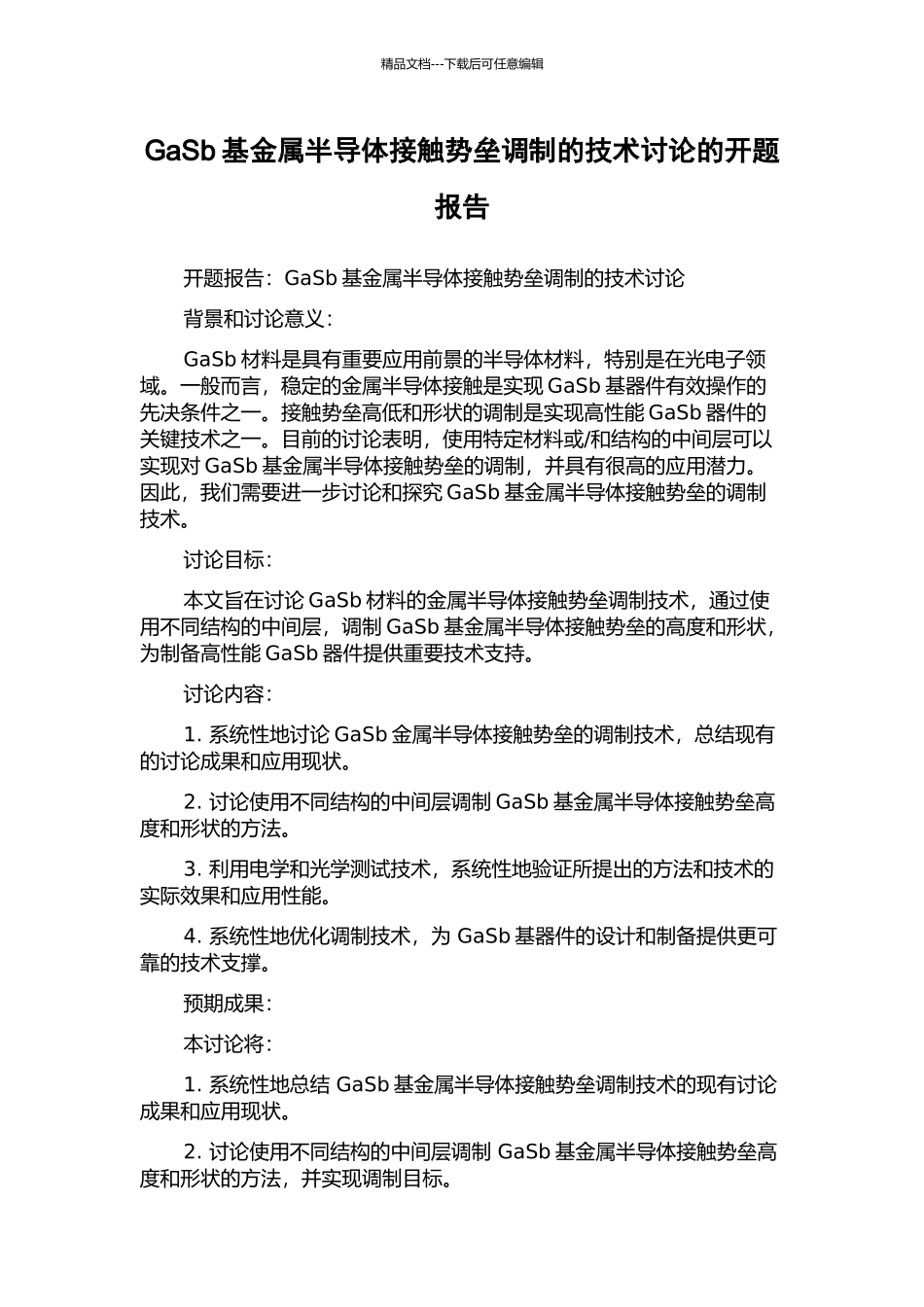

精品文档---下载后可任意编辑GaSb 基金属半导体接触势垒调制的技术讨论的开题报告开题报告：GaSb 基金属半导体接触势垒调制的技术讨论 背景和讨论意义：GaSb 材料是具有重要应用前景的半导体材料，特别是在光电子领域。一般而言，稳定的金属半导体接触是实现 GaSb 基器件有效操作的先决条件之一。接触势垒高低和形状的调制是实现高性能 GaSb 器件的关键技术之一。目前的讨论表明，使用特定材料或/和结构的中间层可以实现对 GaSb 基金属半导体接触势垒的调制，并具有很高的应用潜力。因此，我们需要进一步讨论和探究 GaSb 基金属半导体接触势垒的调制技术。讨论目标：本文旨在讨论 GaSb 材料的金属半导体接触势垒调制技术，通过使用不同结构的中间层，调制 GaSb 基金属半导体接触势垒的高度和形状，为制备高性能 GaSb 器件提供重要技术支持。讨论内容：1. 系统性地讨论 GaSb 金属半导体接触势垒的调制技术，总结现有的讨论成果和应用现状。2. 讨论使用不同结构的中间层调制 GaSb 基金属半导体接触势垒高度和形状的方法。3. 利用电学和光学测试技术，系统性地验证所提出的方法和技术的实际效果和应用性能。4. 系统性地优化调制技术，为 GaSb 基器件的设计和制备提供更可靠的技术支撑。预期成果：本讨论将：1. 系统性地总结 GaSb 基金属半导体接触势垒调制技术的现有讨论成果和应用现状。2. 讨论使用不同结构的中间层调制 GaSb 基金属半导体接触势垒高度和形状的方法，并实现调制目标。精品文档---下载后可任意编辑3. 系统性地验证所提出的方法和技术的实际效果和应用性能。4. 优化调制技术，为 GaSb 基器件的设计和制备提供更可靠的技术支撑。5. 对 GaSb 基金属半导体接触势垒调制技术的讨论提供一定的理论和技术指导作用。讨论方法：本讨论将采纳以下方法：1. 对 GaSb 基金属半导体接触势垒调制技术的现有讨论成果和应用现状进行系统综述。2. 设计不同结构的中间层，并通过电学和光学测试技术验证其对GaSb 基金属半导体接触势垒高度和形状的调制效果。3. 优化调制技术，并采纳电学和光学测试技术进行优化后的 GaSb基金属半导体接触势垒高度和形状的调制效果验证和分析。估计进展与时间节点：第 1-3 个月：对 GaSb 基金属半导体接触势垒调制技术的现有讨论成果和应用现状进行系统综述。第 4-6 个月：设计不同结构的中间层，并通过电学和光学测试技术验证其对 GaSb 基金属半导体接触势垒高度...
