半径不等的扇形图

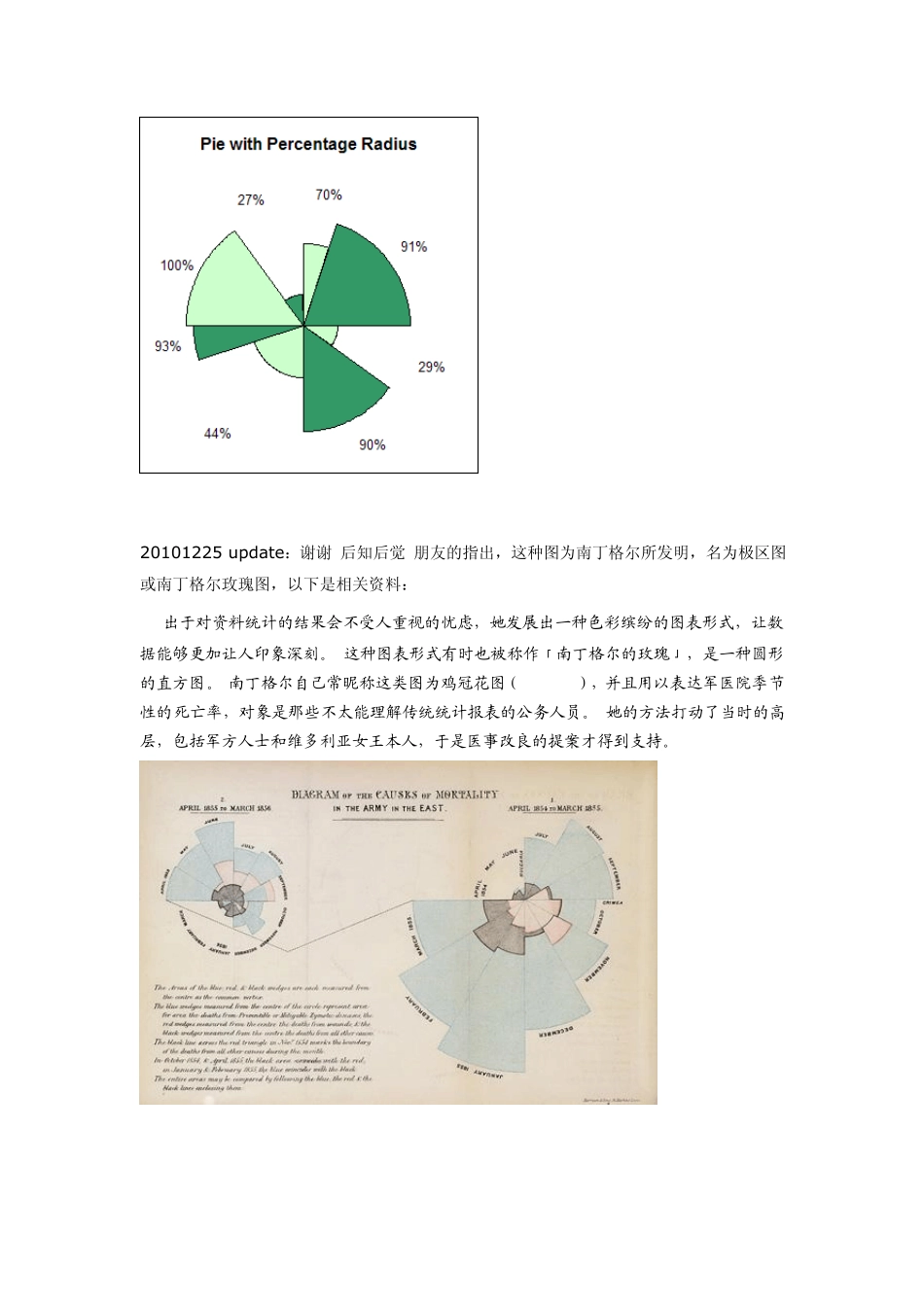

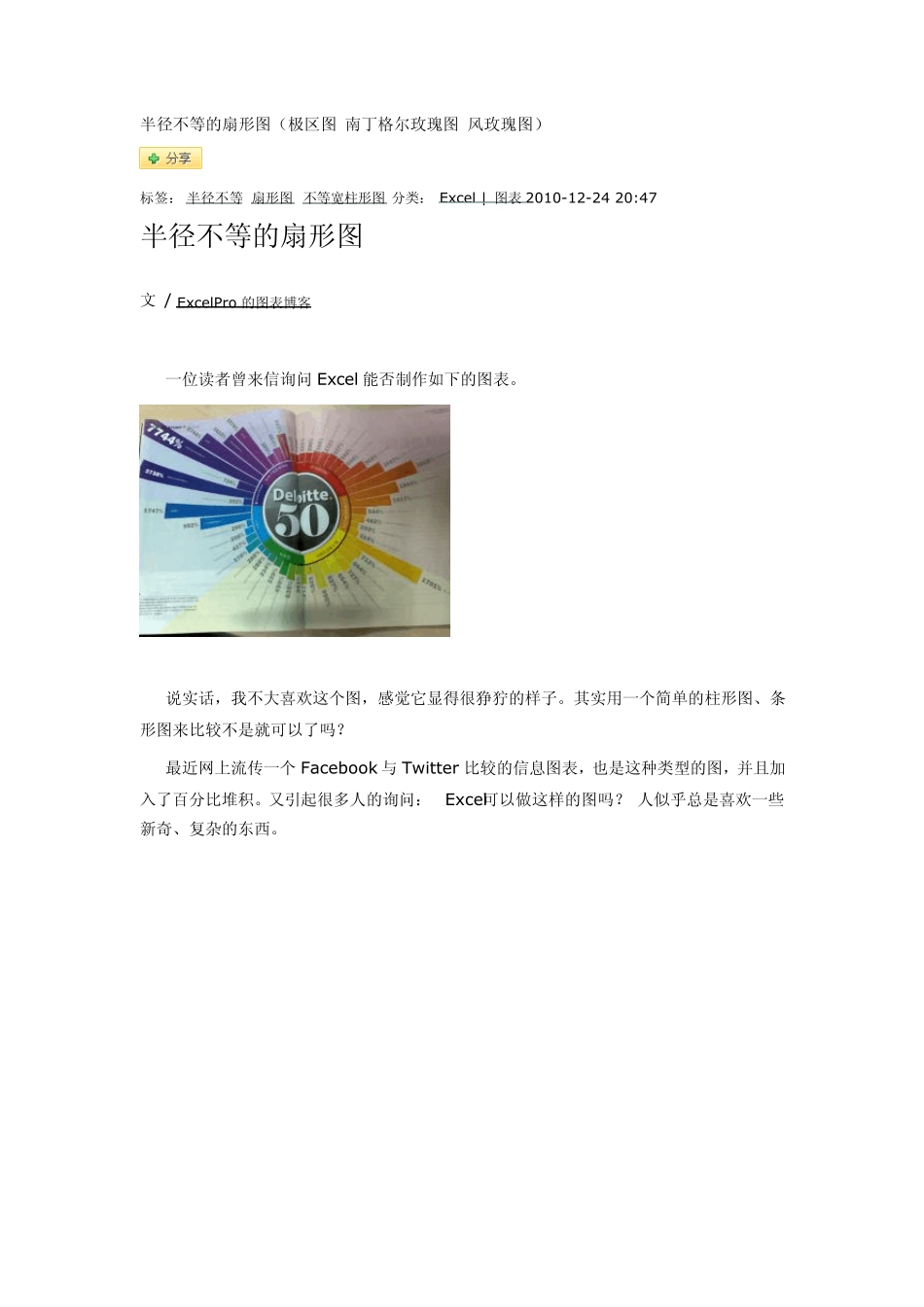

半径不等的扇形图（极区图 南丁格尔玫瑰图 风玫瑰图） 标签： 半径不等 扇形图 不等宽柱形图 分类： Excel | 图表2010-12-24 20:47 半径不等的扇形图 文 / ExcelPro 的图表博客 一位读者曾来信询问Excel 能否制作如下的图表。 说实话，我不大喜欢这个图，感觉它显得很狰狞的样子。其实用一个简单的柱形图、条形图来比较不是就可以了吗？ 最近网上流传一个Facebook 与 Twitter 比较的信息图表，也是这种类型的图，并且加入了百分比堆积。又引起很多人的询问：“Excel可以做这样的图吗？”人似乎总是喜欢一些新奇、复杂的东西。 这种图从外观特征上看是一种“半径不等的饼图”，老外似乎称为fanchart，可以翻作扇形图。它用扇区的角度和半径分别反映 2 个度量。有个老外Andy 曾经介绍一种Excel 做法，完成效果如下图。 20101225 u pdate：谢谢 后知后觉 朋友的指出，这种图为南丁格尔所发明，名为极区图或南丁格尔玫瑰图，以下是相关资料： 出于对资料统计的结果会不受人重视的忧虑，她发展出一种色彩缤纷的图表形式，让数据能够更加让人印象深刻。 这种图表形式有时也被称作「南丁格尔的玫瑰」，是一种圆形的直方图。 南丁格尔自己常昵称这类图为鸡冠花图（coxcomb），并且用以表达军医院季节性的死亡率，对象是那些不太能理解传统统计报表的公务人员。 她的方法打动了当时的高层，包括军方人士和维多利亚女王本人，于是医事改良的提案才得到支持。 其实这种图一方面很难读懂，另一方面视觉误导很大，因为半径长一点，面积就会大很多，完全不成比例。尽管如此，这篇日志还是讨论一下Ex cel 中模仿制作这种图的方法。 作图思路： 每一个扇区其实是一个雷达图序列，有多少个扇区就是使用多少个序列。每个序列有360 个数据点，对应一个圆圈，且只在部分角度上（对应度量1）出现数值（对应度量2），其他数据点均为0。 下图是数据准备的过程和生成的图表效果。 作图步骤： 1、数据组织。 将 B-D 列的原始数据，旋转为第 5-7 行的数据，第 8 行计算出指标 1 的百分比，乘以360 即为对应扇区的角度。第 10-11 行计算出每个扇区的起止角度。构造 H14 开始的360*12 的作图数据区域，H14 的公式为： =IF(AND($G14>H$10,$G14
