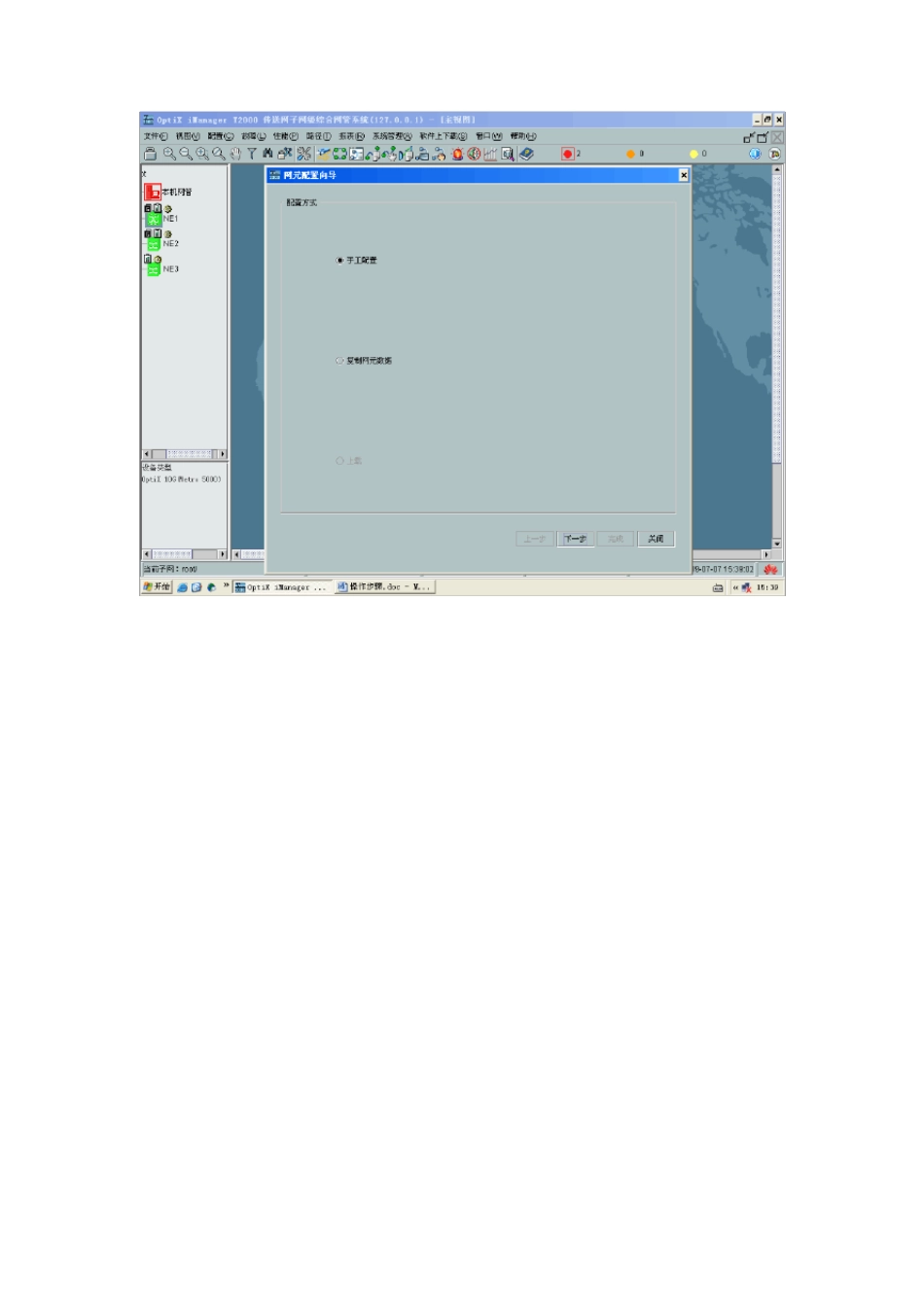

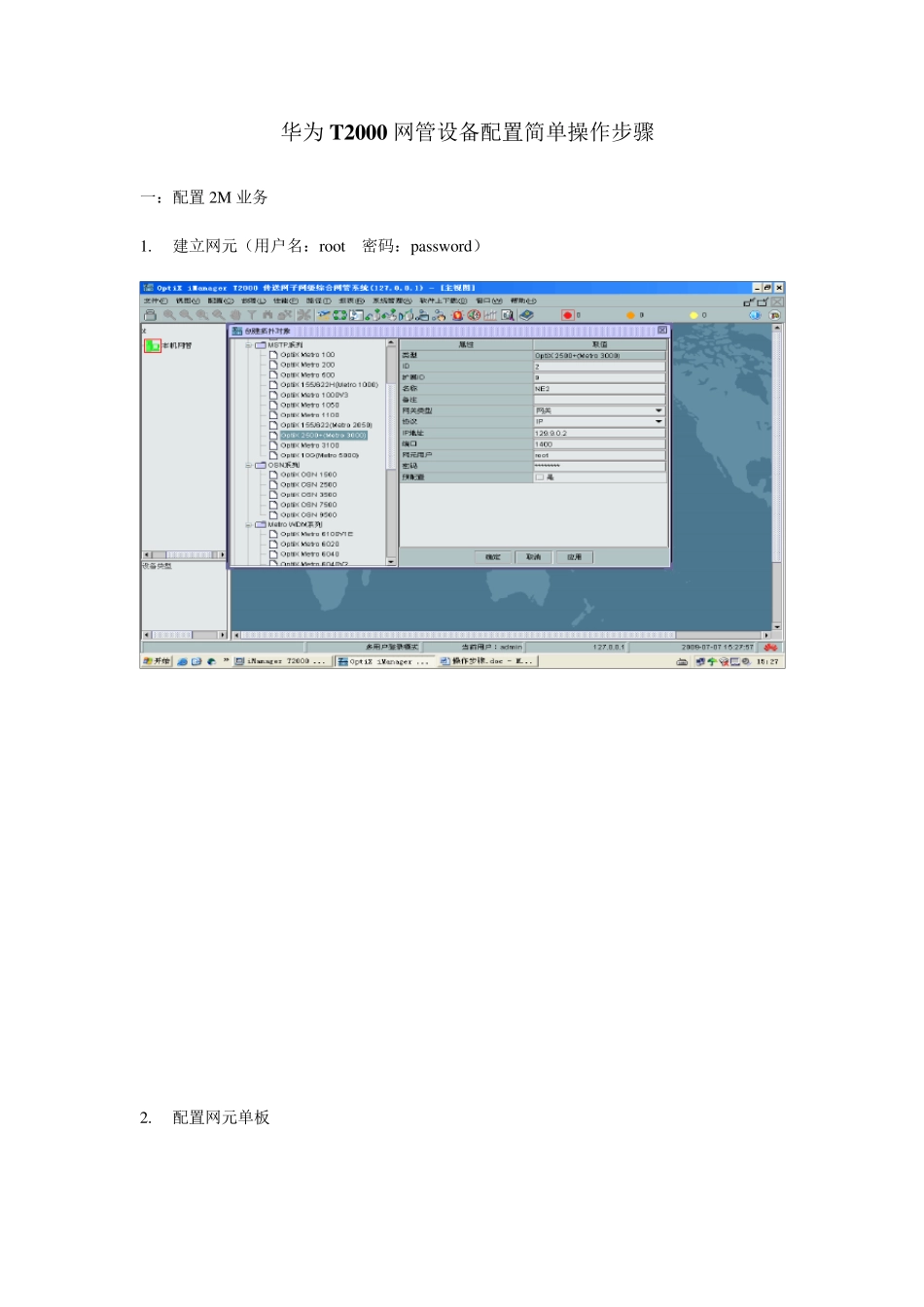

华为T 2000 网管设备配置简单操作步骤 一:配置2M 业务 1. 建立网元(用户名:root 密码:passw ord) 2. 配置网元单板 3 . 建立光纤(点击创建光纤-选择网元-点击网元光板-点击确认,点击网元-点击网元光板-点击确认,再建立下一条光纤) 4. 建立保护子网(点击网管配置-保护保护视图) 点击保护视图 点击右键选择SDH 保护子网创建,选择二纤单向通道保护环 依次点击网元(容量级别选择STM-4,节点属性2、3 网元选择SNC 节点,1 网元选择PP 节点) 点击下一步-确定-完成 5. 配置 NE1 网元的低阶交叉对 点击新建-选择低阶交叉保护队 6 . 配置业务 点击NE1 网元新建SNCP业务 配置3 网元数据 配置2 网元穿通 7 . 通过路径检查业务配置情况 二:配置点对点以太网业务(NE1——NE3) 1. 点击 NE1 网元-点击 EFS4-以太网配置-以太网接口管理 2. 选择外部端口-基本属性-PORT5端口-选择使能-高级属性选择100M全双工-点击应用 3.点击tag 属性-port5-tag 标识选择hy brid-点击应用 4.点击内部端口-tag 属性-v ctru nck1-tag 标识选择hy brid-点击应用 5.点击绑定通道-配置-可配端口选择 v ctru nk1-双击可选时隙(v c12-1 到 v c12-5)-点击确定 6.双击左边功能树以太网业务-以太网专线业务-新建-源端口选择 POTR5-宿端口选择v ctru nk1-点击确定 7.点击NE1 业务配置 8.点击SNCP 业务-工作业务选择 15SLQ4-保护业务选择 16SLQ4-源时隙范围工作业务输入1-5-保护业务输入1-5-宿板位选择1-EFS-1-宿VC4选择vc4-4-宿时隙范围输入1-5-点击应用 8. 点击NE3 网元-网元管理器-点击EFS-点击功能树配置-双击以太网接口管理-点击以太网接口-点击外部端口-端口属性 PORT1 端口使能选择使能-工作模式选择100M 全双工-点击应用 9.选择 TAG 属性-PORT1-TAG 属性选择 hy brid-点击应用 10.点击内部端口-v ctru nk1-TAG 标识-选择 hy brid-点击应用 11.点击绑定通道-点击配置-可配端口选择 v ctru nk1-双击可选时隙 v c12-1 到 v c12-5-点击应用 12.双击功能树以太网业务-点击以太网专线业务-点击新建-源端口选择 PORT1-宿端口选择v ctru nk1-点击应用 12.点击NE3 网元-选择业务配置-点击新建-源板位选择2-EFS-源 v c4 选择v c4-2-源时隙范围 1-5-宿板位选择9-SL4-宿选择v c4-1-宿时隙范围选择1-5-点击应用 13.点击NE2 网元-选择业务配置-点击新建-方向选择单向-源板位选择9-SL4-选择源 vc4-1-源时隙范围输入 1-5-宿板位选择10-SL4-选择宿 vc4-1-时隙范围输入 1-5-点击应用
