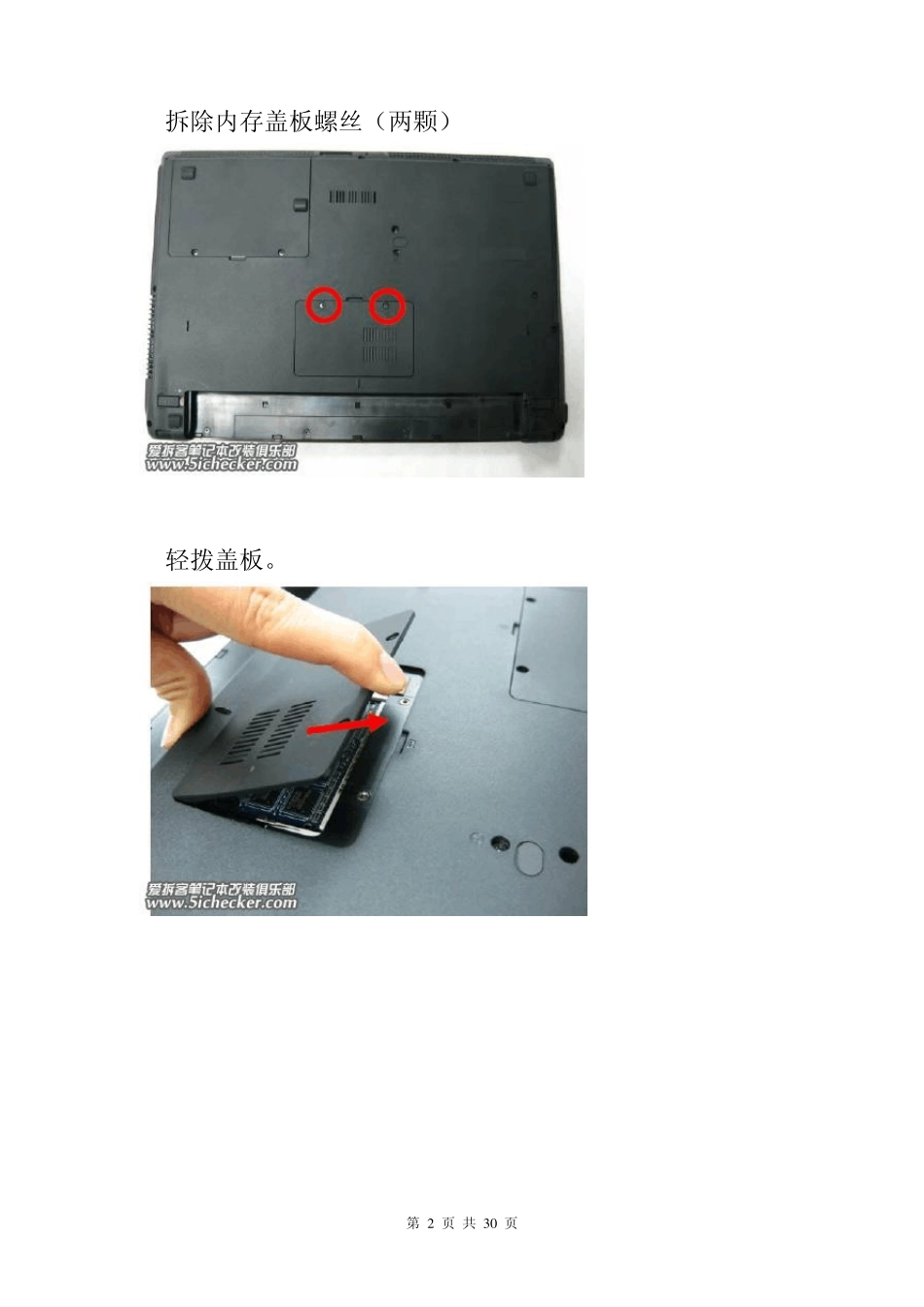

第 1 页 共 3 0 页 华硕ASUS N82笔记本最详细的拆机图解 1.拆机第一步,必须断掉AC电源,取下电池. 2.拨开电池锁,取下电池。 第 2 页 共 3 0 页 3.拆除内存盖板螺丝(两颗) 4.轻拨盖板。 第 3 页 共 3 0 页 5.按照图标指向取出内存. 第 4 页 共 3 0 页 6.硬盘的拆卸 第 5 页 共 3 0 页 继续硬盘拆解部分. 第 6 页 共 3 0 页 第 7 页 共 3 0 页 硬盘出仓指导 第 8 页 共 3 0 页 这里有个猥琐位(老熊语),也就是固定光驱的那个螺丝~用尖嘴镊子取下塑料纸,下面螺丝即可取出。 用镊子轻推即可取出光驱 第 9 页 共 3 0 页 键盘取出很方便,红虚线方块内就是键盘卡位,用平口螺丝刀从右到左推一下卡口即可让键盘翘起取出. 轻提键盘途中请注意键盘排线. 第 1 0 页 共 3 0 页 黑色卡子先向上提起(90度),键盘排线即可取出. 第 1 1 页 共 3 0 页 按照图中标注位置取下螺丝并取出方框内排线. 第 1 2 页 共 3 0 页 D壳螺丝统统拆掉,注意不同颜色圆圈代表不同的螺丝型号. 开缝卡登场,从边缝开始敲开 C/D壳. 第 1 3 页 共 3 0 页 注意这里有排线需要拆除 螺丝+卡口,注意动作要轻. 第 1 4 页 共 3 0 页 第 1 5 页 共 3 0 页 圆圈处螺丝拆除,向箭头所指处提起取下 PCB模块. 触摸板部分 WIFI模块天线取出,注意有黑胶布固定,取下. 第 1 6 页 共 3 0 页 螺丝拆除,向上提起,而后拆下WIFI网卡. 取出多合一读卡器的卡塞。 第 1 7 页 共 3 0 页 C壳取出之后,主板背面螺丝和排线布局如下图,拆除过程一定要保存好螺丝,不要丢失. 显示器排线,轻拿轻放. 第 1 8 页 共 3 0 页 音箱和蓝牙排线 取出主板时注意排线 第 1 9 页 共 3 0 页 双热管分离设计. 散热器螺丝+风扇电源线图示 第 2 0 页 共 3 0 页 拆除电源线和螺丝之后向上提起取下散热器 拧 CPU插槽旋钮给 CPU解锁 第 2 1 页 共 3 0 页 左右屏轴的螺丝,取下~ 注意屏轴位置,拆螺丝的时候不要弯曲. 第 2 2 页 共 3 0 页 取下六颗屏轴固定螺丝以及显示器屏线、WIFI线之后,沿箭头方向提起显示器. 注意不要改变屏轴角度,避免安装时候不便. 第 2 3 页 共 3 0 页 B面六颗固定螺丝,去除之后即可分离 A/B壳. 第 2 4 页 共 3 0 页 有开缝卡也可以代替指甲的操作. ...
