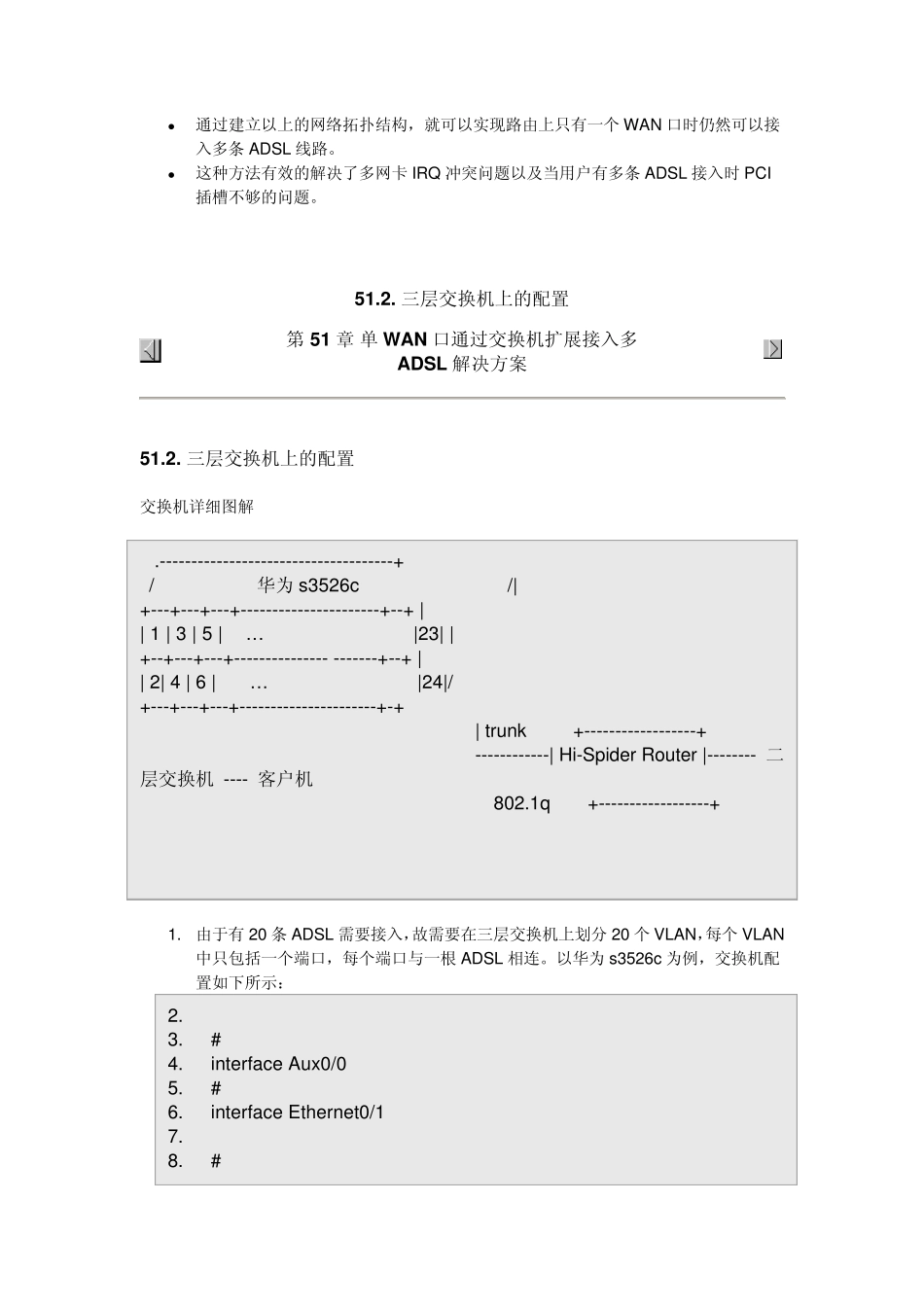

单WAN口通过交换机扩展接入多ADSL解决方案_第1页
1/23
单WAN口通过交换机扩展接入多ADSL解决方案_第2页
2/23
单WAN口通过交换机扩展接入多ADSL解决方案_第3页
3/23
第 51 章 单WAN 口通过交换机扩展接入多ADSL 解决方案 部分 X. 解决方案 第 51 章 单WAN 口通过交换机扩展接入多ADSL 解决方案 目录 51.1. 网络拓扑结构 51.2. 三层交换机上的配置 51.3. 路由上的配置 51.4. 采用支持VLAN 的二层交换机 51.4.1. 网络结构图 51.4.2. 二层交换机上的配置 51.4.3. 路由器上的配置 实例分析:某网吧现有20 条ADSL 线路,通过海蜘蛛路由实现带宽叠加上网,由于主板上资源有限,同时插上20 块网卡无疑不太现实,而且很难保证每块网卡都能正常工作。此时,通过交换机来扩展 ADSL 接入无疑是一个非常好的选择。 51.1. 网络拓扑结构 图 51.1. 多ADSL 的网络拓扑结构  通过建立以上的网络拓扑结构,就可以实现路由上只有一个WAN 口时仍然可以接入多条ADSL 线路。  这种方法有效的解决了多网卡 IRQ 冲突问题以及当用户有多条ADSL 接入时PCI插槽不够的问题。 51.2. 三层交换机上的配置 第 51 章 单 W AN 口通过交换机扩展接入多ADSL 解决方案 51.2. 三层交换机上的配置 交换机详细图解 .-------------------------------------+ / 华为 s3526c /| +---+---+---+----------------------+--+ | | 1 | 3 | 5 | ... |23| | +--+---+---+--------------- -------+--+ | | 2| 4 | 6 | ... |24|/ +---+---+---+----------------------+-+ | trunk +------------------+ ------------| Hi-Spider Router |-------- 二层交换机 ---- 客户机 802.1q +------------------+ 1. 由于有20 条ADSL 需要接入,故需要在三层交换机上划分 20 个VLAN,每个VLAN中只包括一个端口,每个端口与一根 ADSL 相连。以华为 s3526c 为例,交换机配置如下所示: 2. 3. # 4. interface Aux0/0 5. # 6. interface Ethernet0/1 7. 8. # 9. interface Ethernet0/2 10. port access v lan 2 11. # 12. interface Ethernet0/3 13. port access v lan 3 14. # 15. interface Ethernet0/4 16. port access v lan 4 17. # 18. interface Ethernet0/5 19. port access v lan 5 20. # 21. interface Ethernet0/6 22. port access v lan 6 23. # 24. interface Ethernet0/7 25. port access v lan 7 26. # 27. interface Ethernet0/8 28. port access...
