单螺杆挤出机的规格型号与基本参数

单螺杆挤出机的规格型号与基本参数_第1页
1/16
单螺杆挤出机的规格型号与基本参数_第2页
2/16
单螺杆挤出机的规格型号与基本参数_第3页
3/16

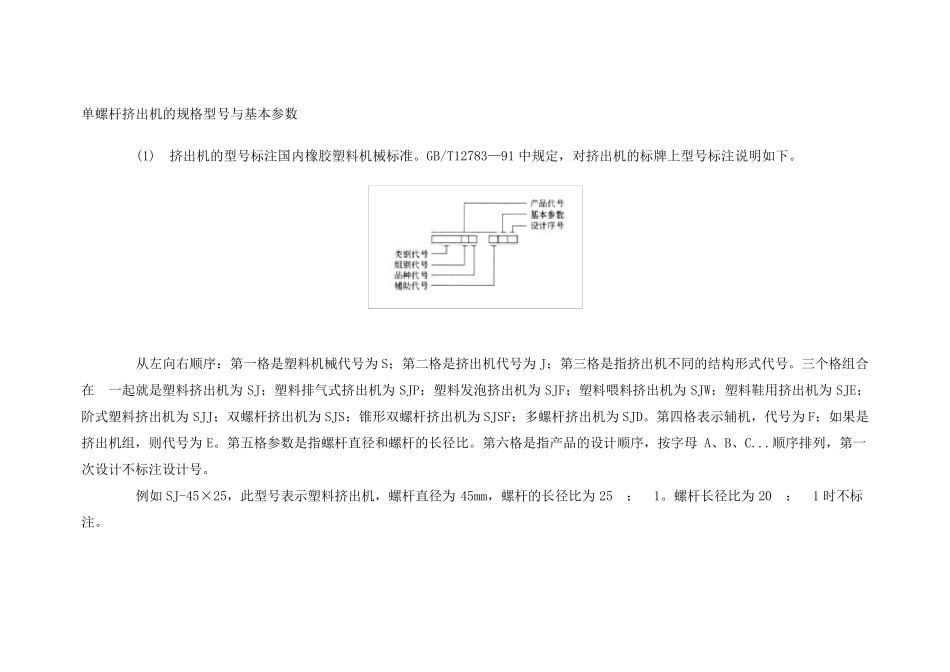

单螺杆挤出机的规格型号与基本参数 (1) 挤出机的型号标注国内橡胶塑料机械标准。GB/T12783—91 中规定,对挤出机的标牌上型号标注说明如下。 从左向右顺序:第一格是塑料机械代号为S;第二格是挤出机代号为J;第三格是指挤出机不同的结构形式代号。三个格组合在 一起就是塑料挤出机为SJ;塑料排气式挤出机为SJP;塑料发泡挤出机为SJF;塑料喂料挤出机为SJW;塑料鞋用挤出机为SJE;阶式塑料挤出机为SJJ;双螺杆挤出机为SJS;锥形双螺杆挤出机为SJSF;多螺杆挤出机为SJD。第四格表示辅机,代号为F;如果是挤出机组,则代号为E。第五格参数是指螺杆直径和螺杆的长径比。第六格是指产品的设计顺序,按字母A、B、C...顺序排列,第一次设计不标注设计号。 例如SJ-45×25,此型号表示塑料挤出机,螺杆直径为45mm,螺杆的长径比为25 : 1。螺杆长径比为20 : 1 时不标注。 (2) 挤出机的基本参数规定高密度聚乙烯制品挤出成型用挤出机的基本参数见表1。聚丙烯制品挤出成型用挤出机的基本参数见表2。聚氯乙烯制品挤出成型用挤出机的基本参数见表3。 表1 聚乙烯(HDPE)制品挤出成型用挤出机基本参数(JB/T 8061—1996) 螺杆直径 D/mm 长径比百 L/D 螺杆最髙转速nmax/(r/min) 最高产量Qmax/(kg/h) 电动机功率/Kw 名义比功率/[kW/(kg/h)] 比流量q/[(kg/h)/(r/ min)] 机筒加热段数(推荐) 机筒加热功率/kW≤ 中心髙H/mm MI 0.04~1.2 20 20 25 115 3.0 1.5 0.49 0. 027 3 4 1000 28 30 155 4.5 2.2 0. 029 5 500 25 20 25 105 6.1 3 0. 058 4 350 28 30 125 8.2 4 0. 065 5 30 20 25 115 11.2 5.5 0. 098 28 30 140 15.3 7.5 0. 109 4 6 35 20 25 110 15.6 0.48 0. 142 3 5.5 28 30 145 23.0 11 0. 159 4 7 40 20 25 110 0. 209 3 6.5 28 30 122 31.3 15 0. 256 4 8 45 20 25 100 0. 313 3 28 30 120 38.5 18.5 0. 321 4 10 50 20 25 90 31.3 15 0. 348 3 9 1000 28 30 100 38.5 18.5 0. 385 4 11 500 55 20 25 88 0. 438 10 28 30 94 46 22 0. 489 13 60 20 25 80 46 0. 575 12 28 30 97 62 30 0. 639 15 65 20 25 85 0. 729 14 28 30 105 84 40 0. 800 18 70 20 25 85 77 37 0. 906 17 28 30 94 94 45 1. 000 21 80 20...
