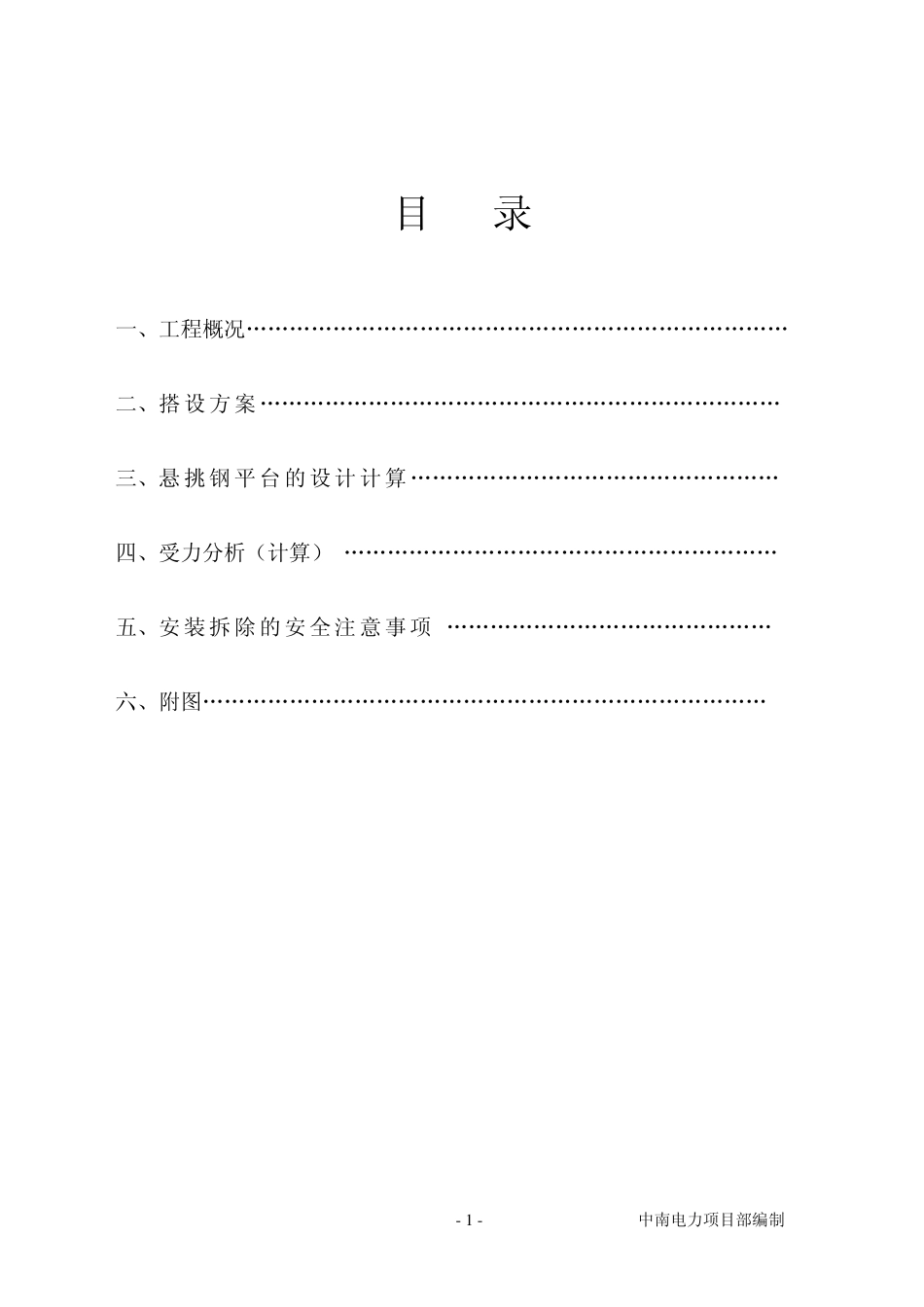

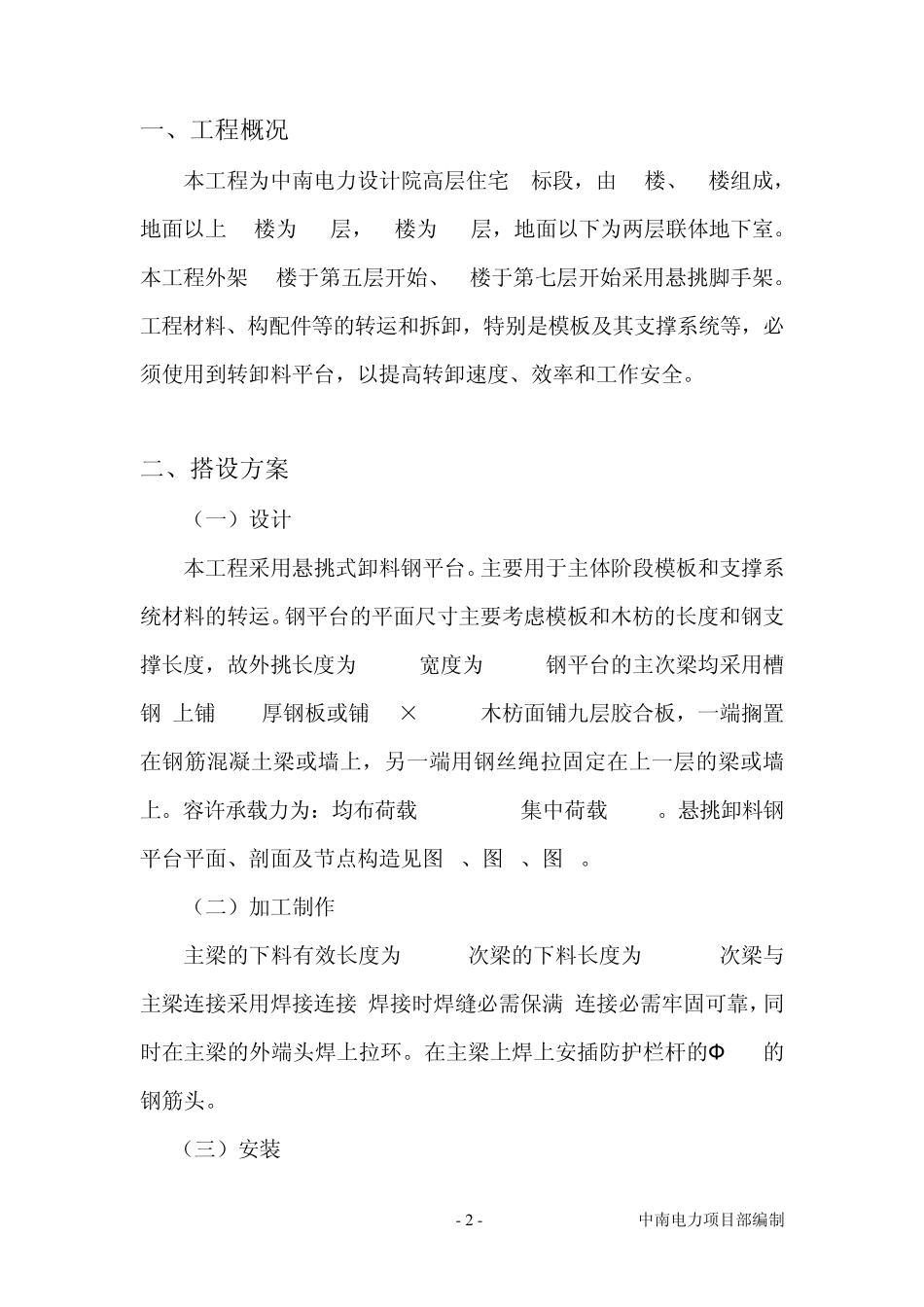

- 1 - 中南电力项目部编制 目 录 一、工程概况…………………………………………………………………2 二、搭 设 方 案 ………………………………………………………………2 三、悬 挑 钢 平 台的 设 计 计 算 ……………………………………………3 四、受力分析（计算） ……………………………………………………5 五、安 装 拆 除 的安 全 注 意 事 项 ………………………………………9 六、附图……………………………………………………………………10 - 2 - 中南电力项目部编制 一、工程概况 本工程为中南电力设计院高层住宅A标段，由1#楼、2#楼组成，地面以上1#楼为28层，2#楼为18层，地面以下为两层联体地下室
本工程外架1#楼于第五层开始、2#楼于第七层开始采用悬挑脚手架
工程材料、构配件等的转运和拆卸，特别是模板及其支撑系统等，必须使用到转卸料平台，以提高转卸速度、效率和工作安全
二、搭设方案 （一）设计 本工程采用悬挑式卸料钢平台
主要用于主体阶段模板和支撑系统材料的转运
钢平台的平面尺寸主要考虑模板和木枋的长度和钢支撑长度，故外挑长度为4
0m,宽度为1
5m,钢平台的主次梁均采用槽钢,上铺5mm厚钢板或铺50×100mm木枋面铺九层胶合板，一端搁置在钢筋混凝土梁或墙上，另一端用钢丝绳拉固定在上一层的梁或墙上
容许承载力为：均布荷载 2
5KN/m2;集中荷载 10KN
悬挑卸料钢平台平面、剖面及节点构造见图 1、图 2、图 3
（二）加工制作 主梁的下料有效长度为4
0m,次梁的下料长度为1
47m,次梁与主梁连接采用焊接连接,焊接时焊缝必需保满,连接必需牢固可靠，同时在主梁的外端头焊上拉环
在主梁上焊上安插防护栏杆的Ф 25的钢筋头

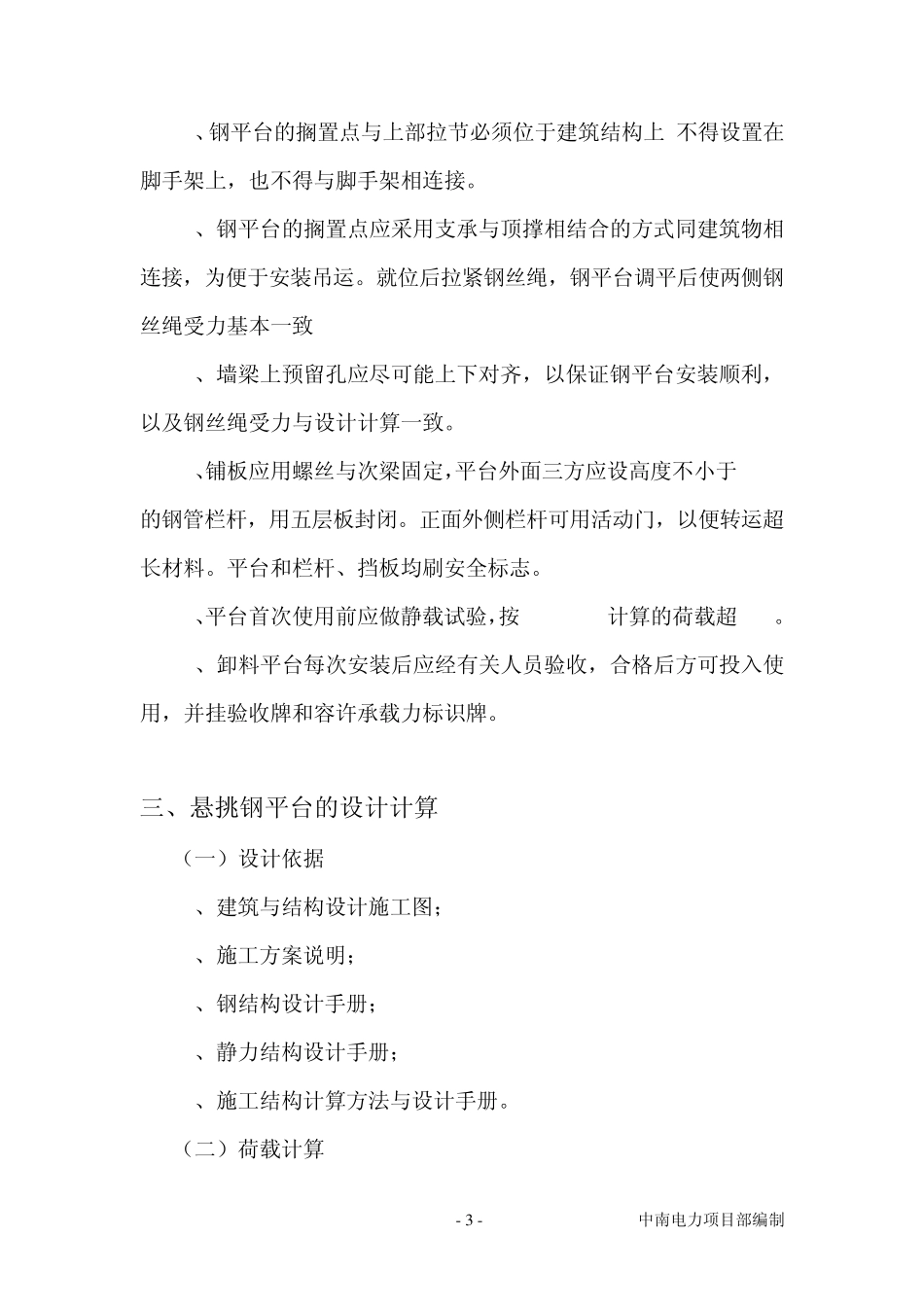

（三）安装 - 3 - 中南电力项目部编制 1、钢平台的搁置点与上部拉节必须位于建筑结构上,不得设置
