卸料平台计算书

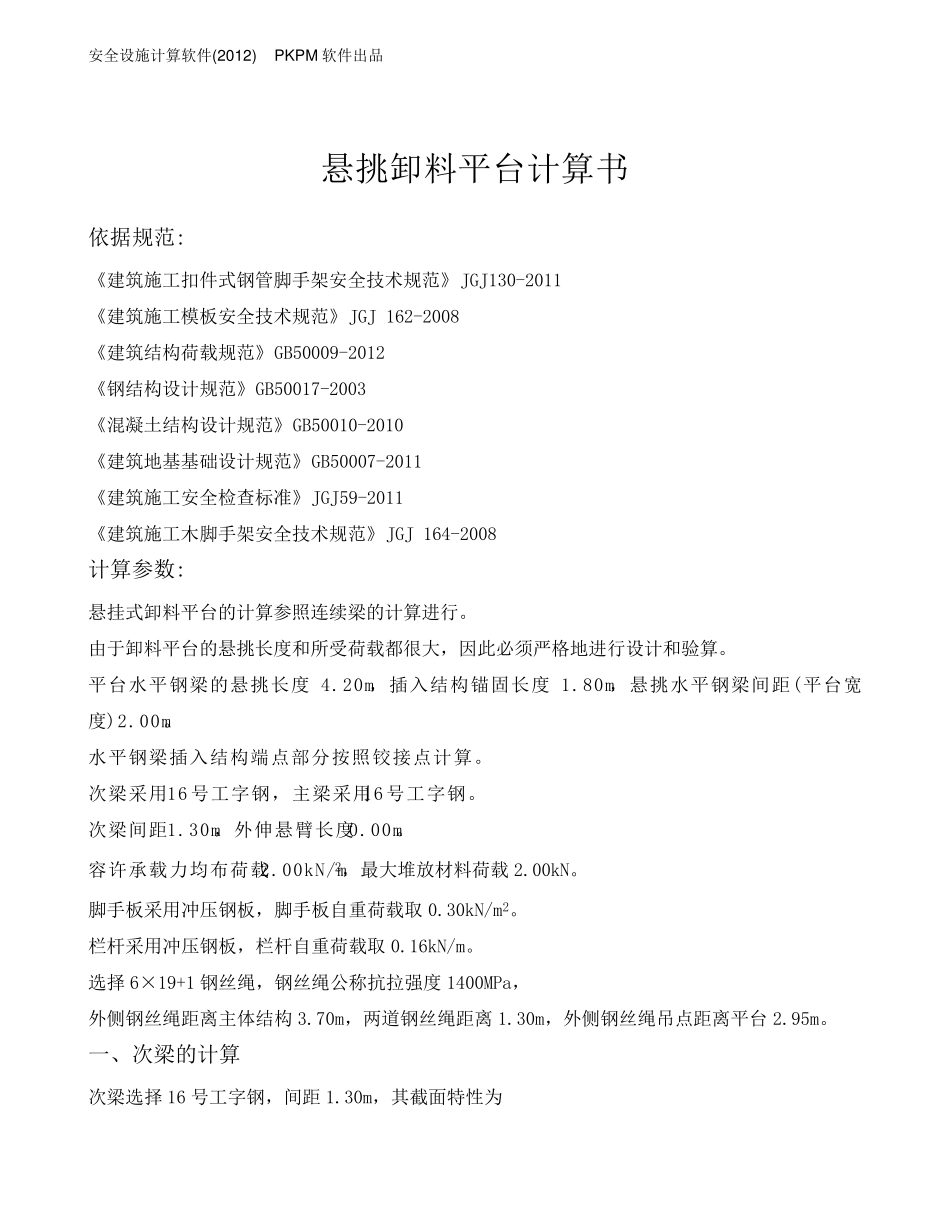

卸料平台计算书_第1页
1/7

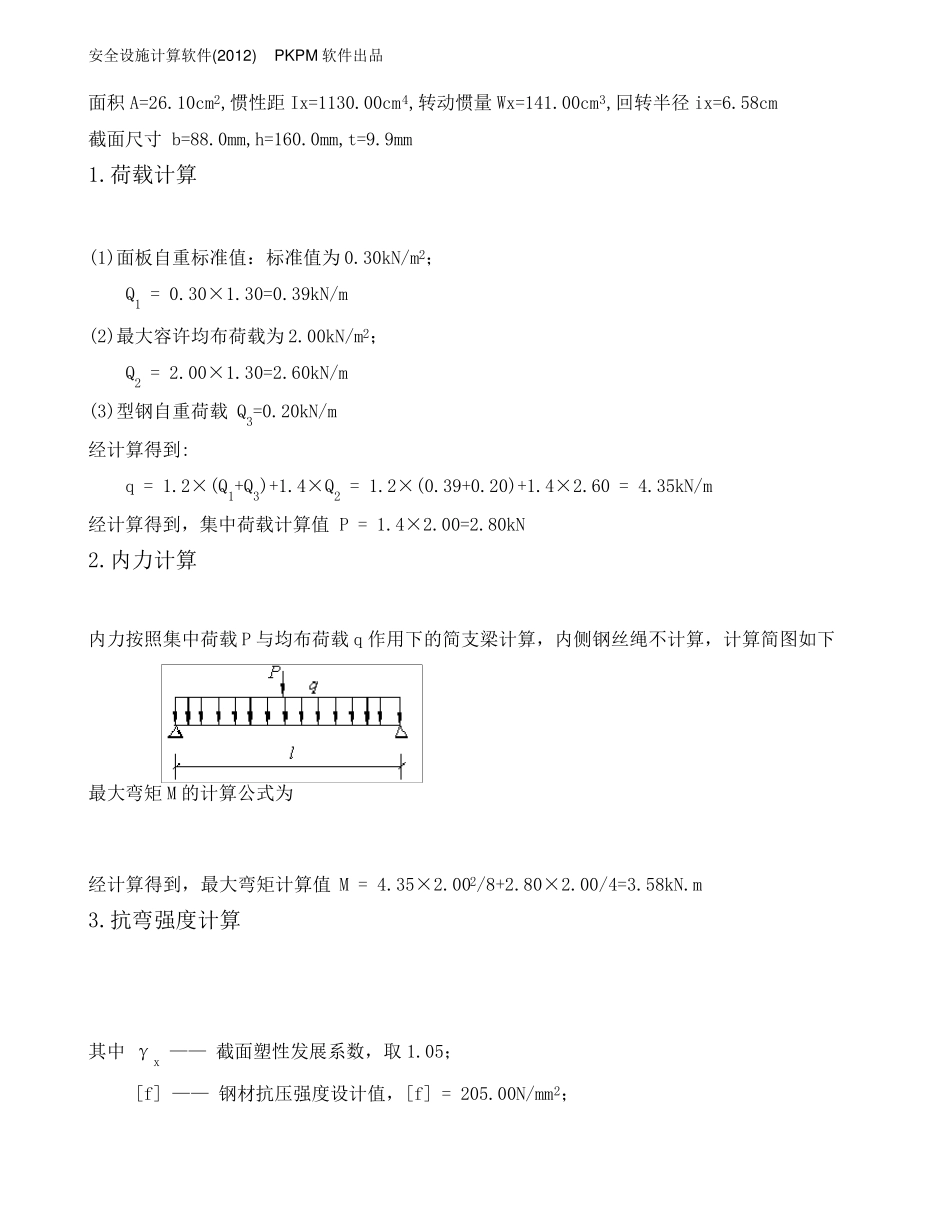

卸料平台计算书_第2页
2/7
卸料平台计算书_第3页

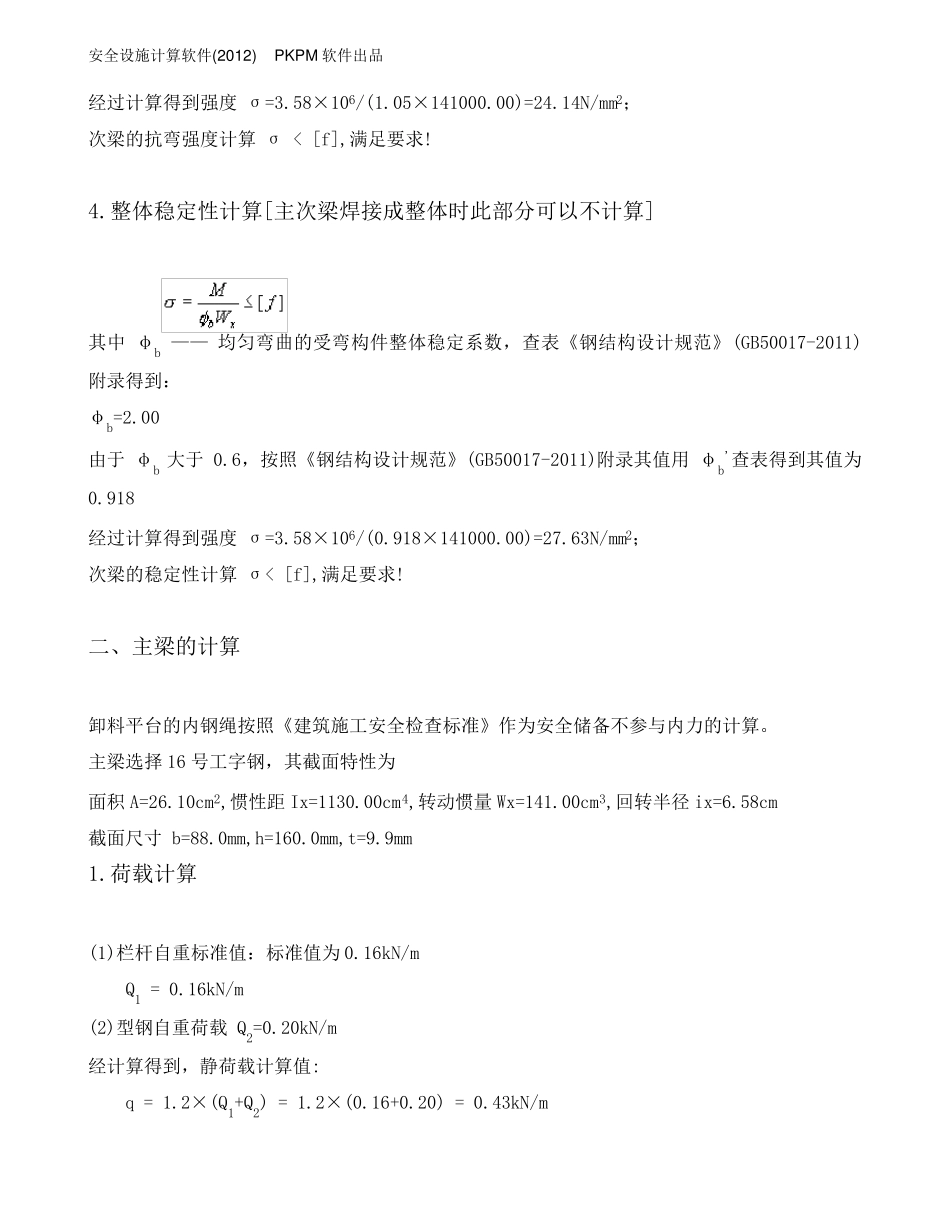

3/7
安全设施计算软件(2012) PKPM 软件出品 悬挑卸料平台计算书 依据规范: 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑施工模板安全技术规范》JGJ 162-2008 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《混凝土结构设计规范》GB50010-2010 《建筑地基基础设计规范》GB50007-2011 《建筑施工安全检查标准》JGJ59-2011 《建筑施工木脚手架安全技术规范》JGJ 164-2008 计算参数: 悬挂式卸料平台的计算参照连续梁的计算进行。 由于卸料平台的悬挑长度和所受荷载都很大,因此必须严格地进行设计和验算。 平台水平钢梁的悬挑长度4.20m,插入结构锚固长度1.80m,悬挑水平钢梁间距(平台宽度)2.00m。 水平钢梁插入结构端点部分按照铰接点计算。 次梁采用16 号工字钢,主梁采用16 号工字钢。 次梁间距1.30m,外伸悬臂长度0.00m。 容许承载力均布荷载2.00kN/m2,最大堆放材料荷载2.00kN。 脚手板采用冲压钢板,脚手板自重荷载取0.30kN/m2。 栏杆采用冲压钢板,栏杆自重荷载取0.16kN/m。 选择6×19+1 钢丝绳,钢丝绳公称抗拉强度1400MPa, 外侧钢丝绳距离主体结构3.70m,两道钢丝绳距离 1.30m,外侧钢丝绳吊点距离平台2.95m。 一、次梁的计算 次梁选择16 号工字钢,间距1.30m,其截面特性为 安全设施计算软件(2012) PKPM 软件出品 面积A=26.10cm2,惯性距Ix=1130.00cm4,转动惯量Wx=141.00cm3,回转半径ix=6.58cm 截面尺寸 b=88.0mm,h=160.0mm,t=9.9mm 1.荷载计算 (1)面板自重标准值:标准值为0.30kN/m2; Q1 = 0.30×1.30=0.39kN/m (2)最大容许均布荷载为2.00kN/m2; Q2 = 2.00×1.30=2.60kN/m (3)型钢自重荷载 Q3=0.20kN/m 经计算得到: q = 1.2×(Q1+Q3)+1.4×Q2 = 1.2×(0.39+0.20)+1.4×2.60 = 4.35kN/m 经计算得到,集中荷载计算值 P = 1.4×2.00=2.80kN 2.内力计算 内力按照集中荷载P 与均布荷载q 作用下的简支梁计算,内侧钢丝绳不计算,计算简图如下 最大弯矩 M 的计算公式为 经计算得到,最大弯矩计算值 M = 4.35×2.002/8+2.80×2.00/4=3.58kN.m 3.抗弯强度计算 其中 γx —— 截面塑性发展系数,取 1.05; [f] —— 钢材抗压强度设计值,[f] = 205.00N/mm2; 安全设施计算软件(2012) PKPM 软件出品 经过计算得到强度 σ=3.58×106/(1.05×141000.00)=24.14N/mm2; 次梁的抗弯强度计算 σ < [f],满足要求! 4.整体...
