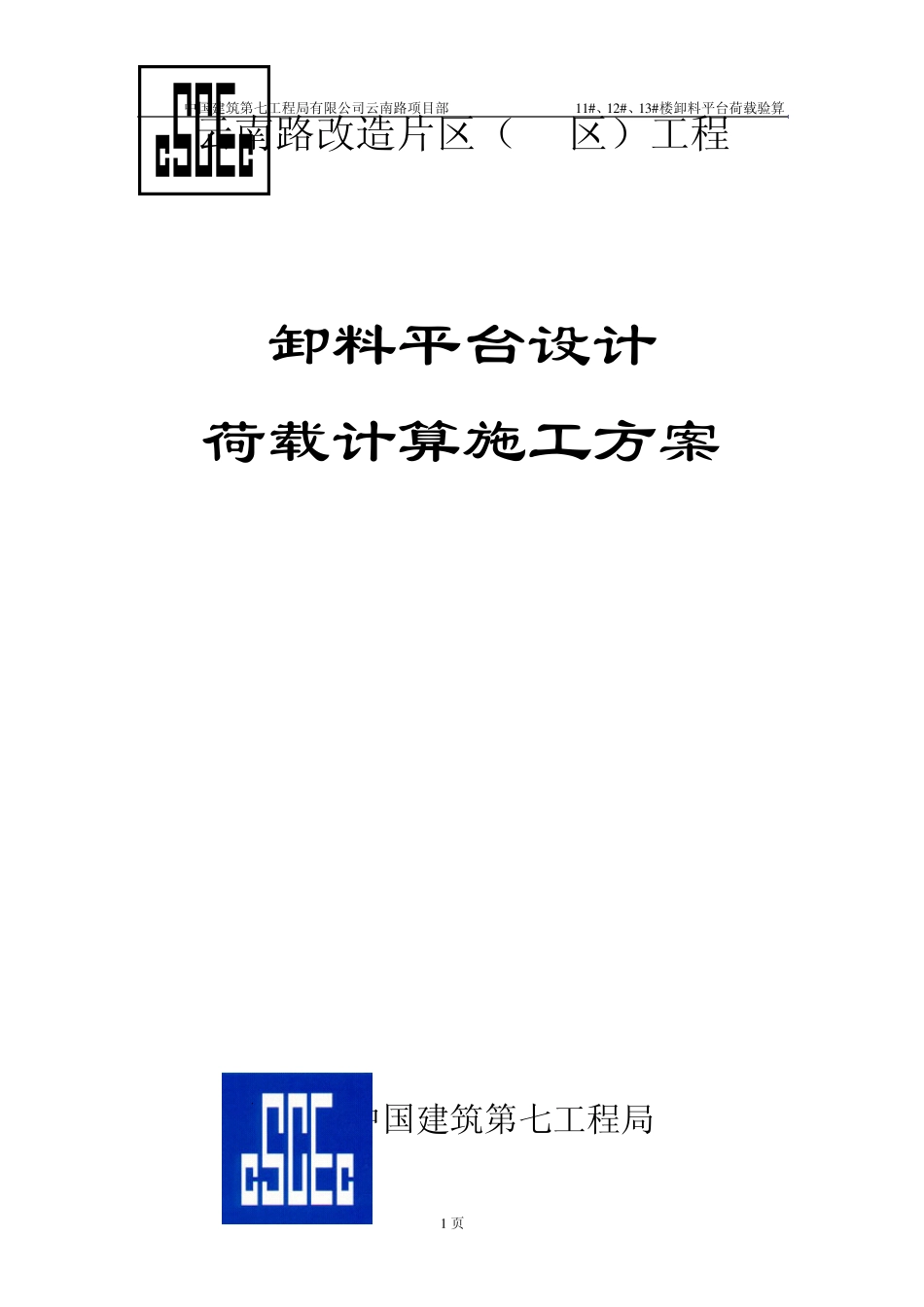

卸料平台设计荷载计算施工方案_第1页
1/9

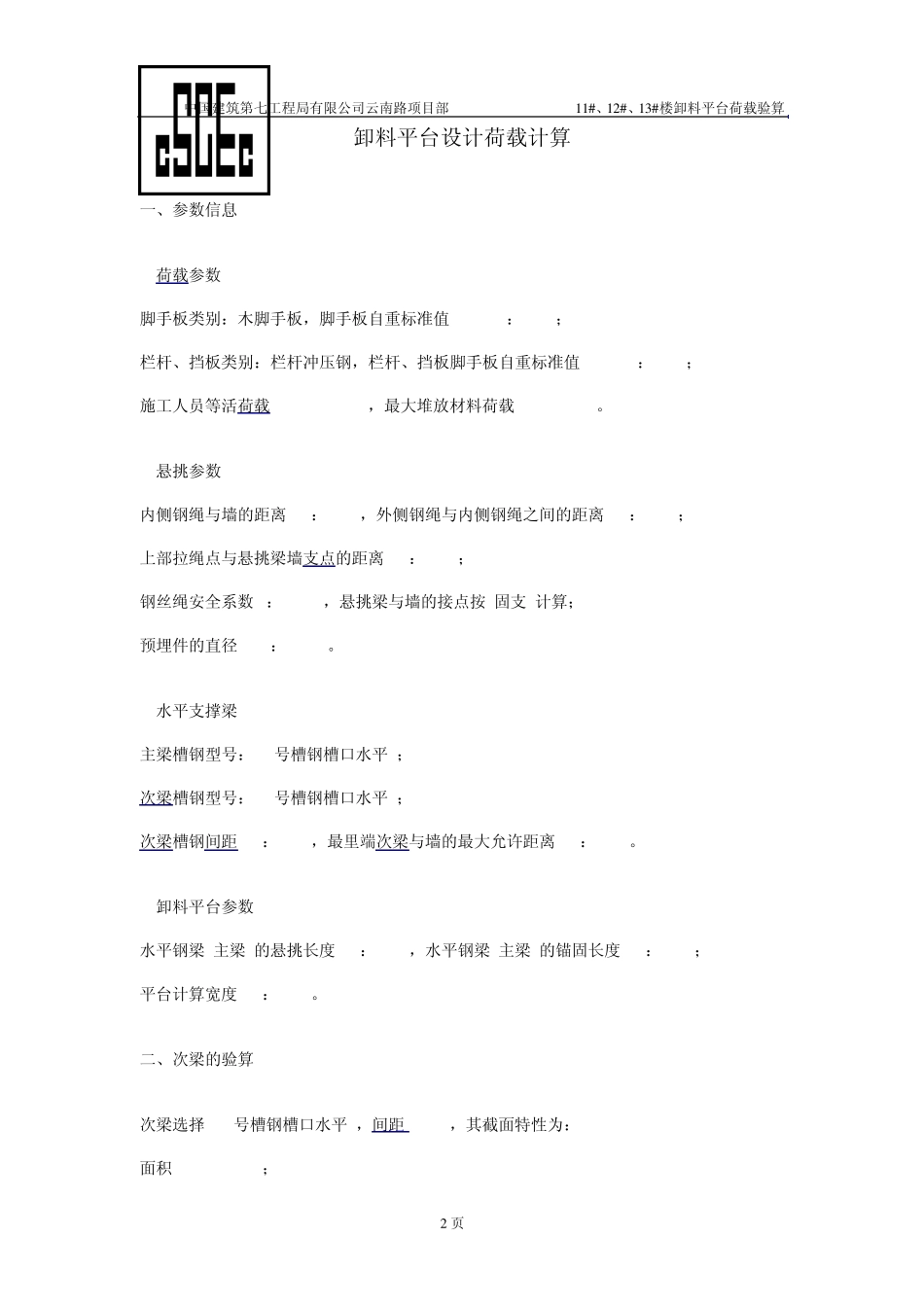

卸料平台设计荷载计算施工方案_第2页
2/9
卸料平台设计荷载计算施工方案_第3页
3/9
中国建筑第七工程局有限公司云南路项目部 1 1 # 、1 2 # 、1 3 # 楼卸料平台荷载验算 1 页 云南路改造片区(CD区)工程 卸料平台设计 荷载计算施工方案 中国建筑第七工程局 中国建筑第七工程局有限公司云南路项目部 1 1 # 、1 2 # 、1 3 # 楼卸料平台荷载验算 2 页 卸料平台设计荷载计算 一、参数信息: 1.荷载参数 脚手板类别:木脚手板,脚手板自重标准值(kN/m2):0.35; 栏杆、挡板类别:栏杆冲压钢,栏杆、挡板脚手板自重标准值(kN/m2):0.11; 施工人员等活荷载(kN/m2):2.00,最大堆放材料荷载(kN):10.00。 2.悬挑参数 内侧钢绳与墙的距离(m):2.00,外侧钢绳与内侧钢绳之间的距离(m):1.00; 上部拉绳点与悬挑梁墙支点的距离(m):5.00; 钢丝绳安全系数 K:10.00,悬挑梁与墙的接点按 固支 计算; 预埋件的直径(mm):20.00。 3.水平支撑梁 主梁槽钢型号:16号槽钢槽口水平 ; 次梁槽钢型号:10号槽钢槽口水平 ; 次梁槽钢间距(m):0.40,最里端次梁与墙的最大允许距离(m):0.20。 4.卸料平台参数 水平钢梁(主梁)的悬挑长度(m):4.00,水平钢梁(主梁)的锚固长度(m):3.00; 平台计算宽度(m):3.00。 二、次梁的验算: 次梁选择 10号槽钢槽口水平 ,间距 0.40m,其截面特性为: 面积 A=12.74cm2; 中国建筑第七工程局有限公司云南路项目部 11#、12#、13#楼卸料平台荷载验算 3 页 惯性距 Ix=198.30cm4; 转动惯量 Wx=39.70cm3; 回转半径 ix=3.95cm; 截面尺寸:b=48.0mm,h=100.0mm,t=8.5mm。 1.荷载计算 (1)脚手板的自重标准值:本例采用木脚手板,标准值为 0.35kN/m2; Q1 = 0.35× 0.40= 0.14kN/m; (2)最大的材料器具堆放荷载为 10.00kN,转化为线荷载: Q2 = 10.00/ 4.00/ 3.00× 0.40= 0.33kN/m; (3)槽钢自重荷载 Q3= 0.10kN/m; 经计算得到 静荷载设计值 q = 1.2×(Q1+Q2+Q3) = 1.2×(0.14+0.33+0.10) = 0.69kN; 经计算得到 活荷载设计值 P = 1.4× 2.00× 0.40× 3.00= 3.36kN。 2.内力验算 内力按照集中荷载 P 与均布荷载 q 作用下的简支梁计算,计算简图如下: 最大弯矩 M 的计算公式为: 经计算得到,最大弯矩 M = 0.69×3.002/8+3.36×3.00/4=3.29kN.m。 3.抗弯强度验算 次梁应力: 中国建筑第七工程局有限公司云南路项目部 11#、12#、13#楼卸料平台荷载验算 4 页 其中 γx -- 截面塑性发...
