压力和差压变送器详细使用说明

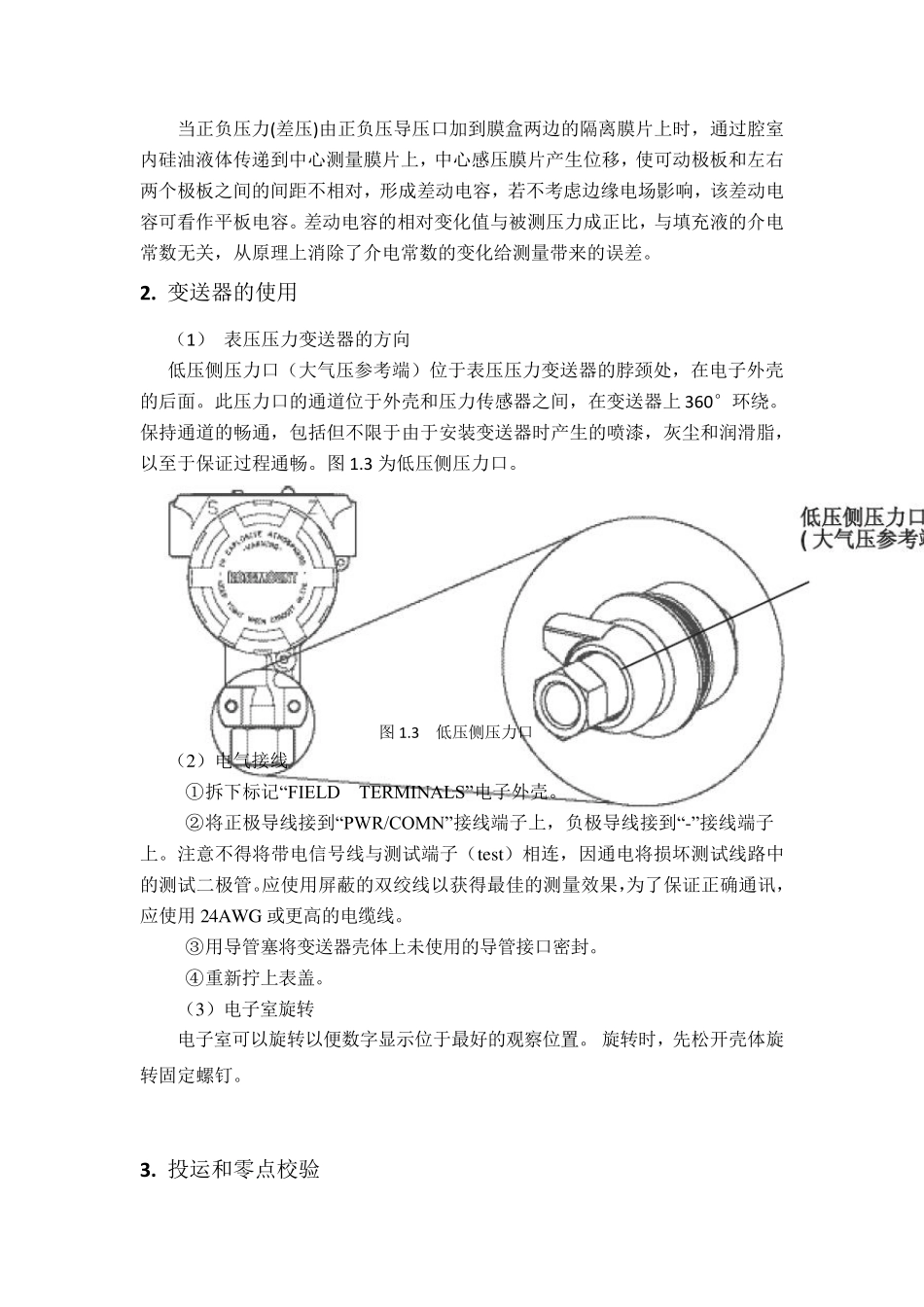

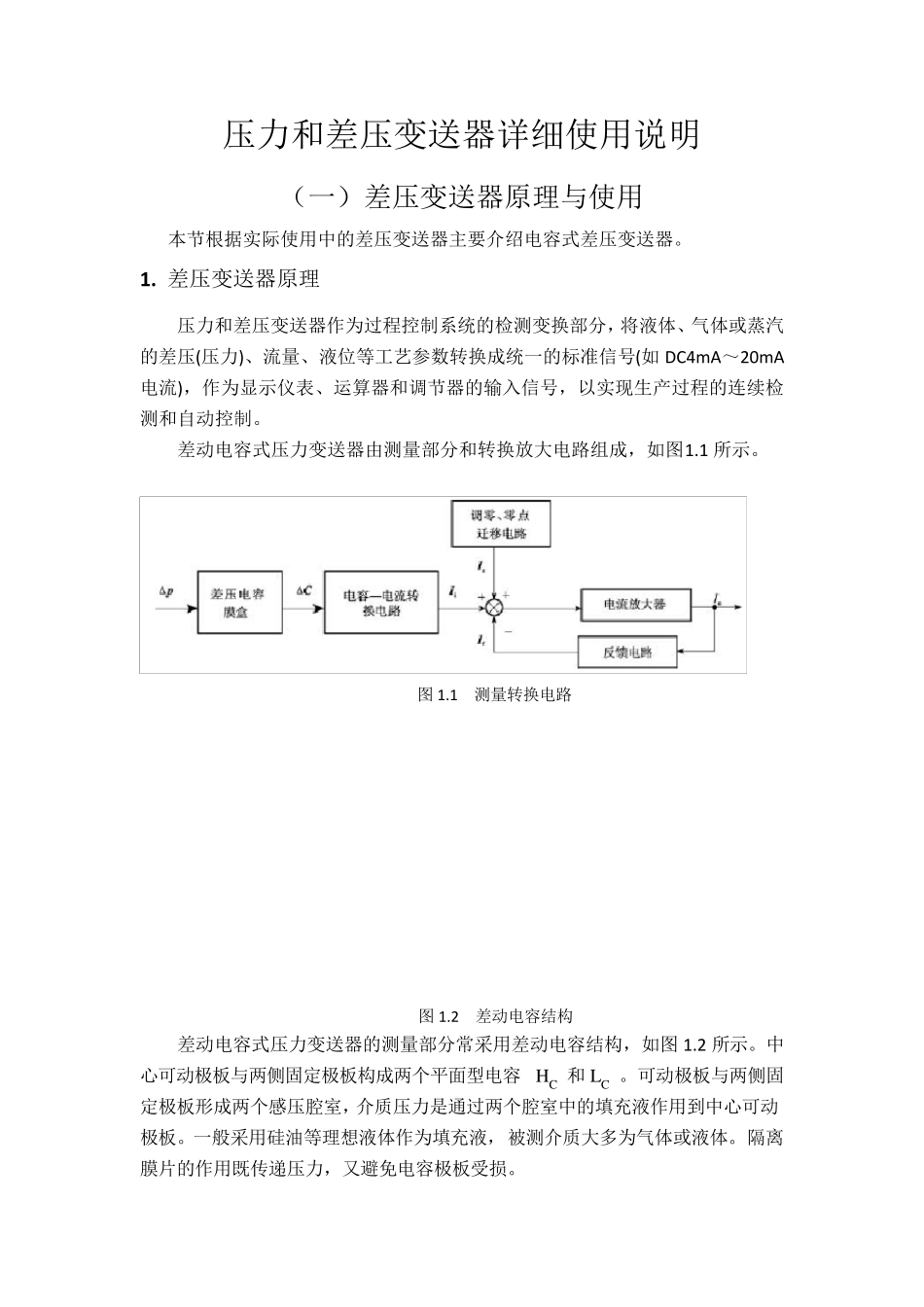

压力和差压变送器详细使用说明 （一）差压变送器原理与使用 本节根据实际使用中的差压变送器主要介绍电容式差压变送器。 1 . 差压变送器原理 压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如 DC4m A～20m A 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。 差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1 所示。 图 1.1 测量转换电路 图 1.2 差动电容结构 差动电容式压力变送器的测量部分常采用差动电容结构，如图 1.2 所示。中心可动极板与两侧固定极板构成两个平面型电容HC 和LC 。可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。隔离膜片的作用既传递压力，又避免电容极板受损。 当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。 2. 变送器的使用 （1） 表压压力变送器的方向 低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。图1.3 为低压侧压力口。 图1.3 低压侧压力口 （2）电气接线 ① 拆下标记“FIELD TERMINALS”电子外壳。 ② 将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子 上。注意不得将带电信号 线与测试 端子（test）相连 ，因 通电将损 坏 测试 线路 中的测试 二 极管 。应 使用屏 蔽 的双 绞 线以获 得最 佳 的测量效 果 ，为了保证正确 通讯 ，应 使用24AWG 或 更 高 的电缆 线。 ③ 用导管 塞 将变送器壳体上未 使用的导管 接口密 封 。 ④ 重 新 拧 上表盖 。 （3）电子室旋 转 电子室可以旋 转 以便 数字 显 示 位于最 好 的观 察 位置 。旋 转 时...
