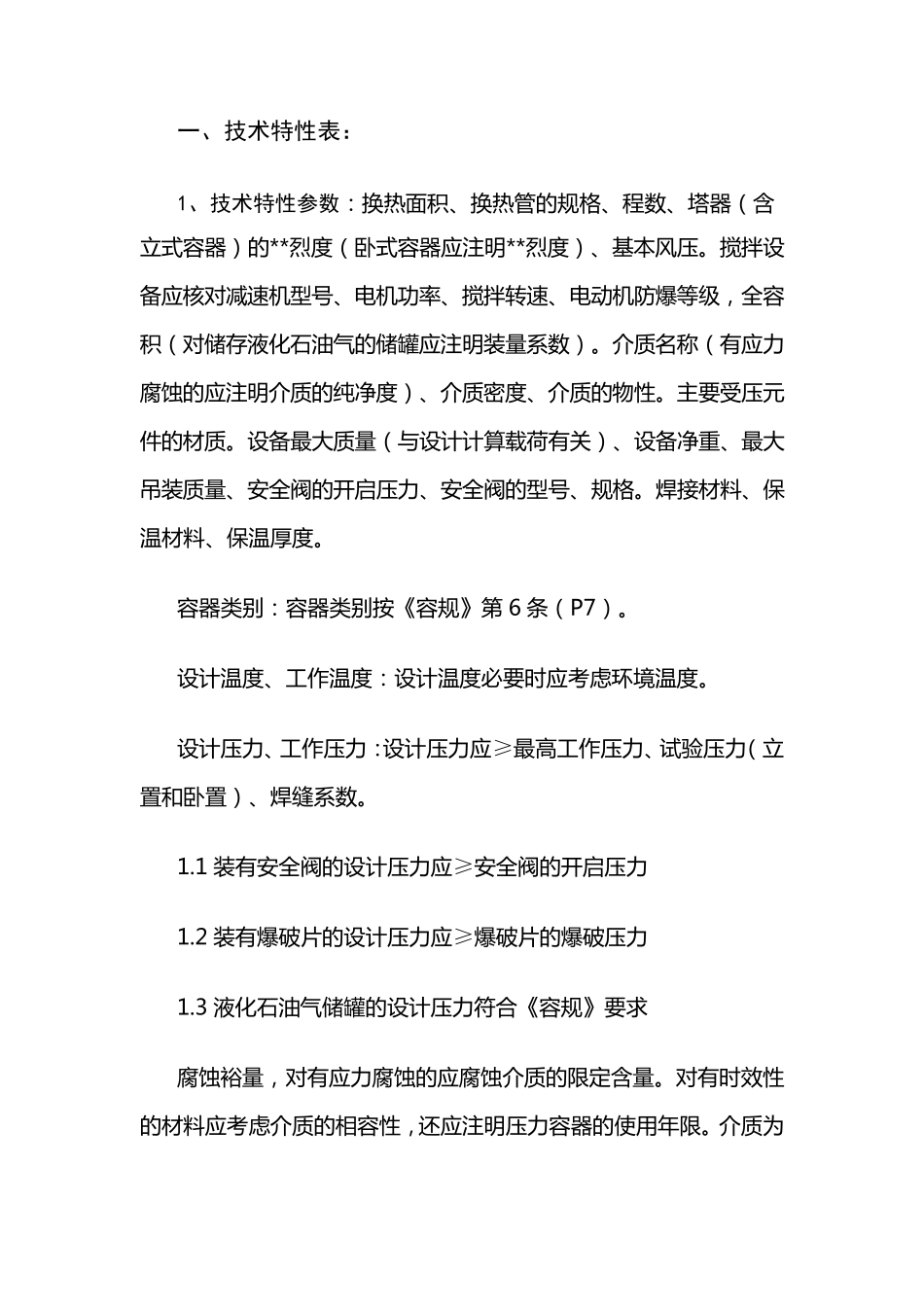

压力容器设计审批人审图考试总结_第1页
1/13

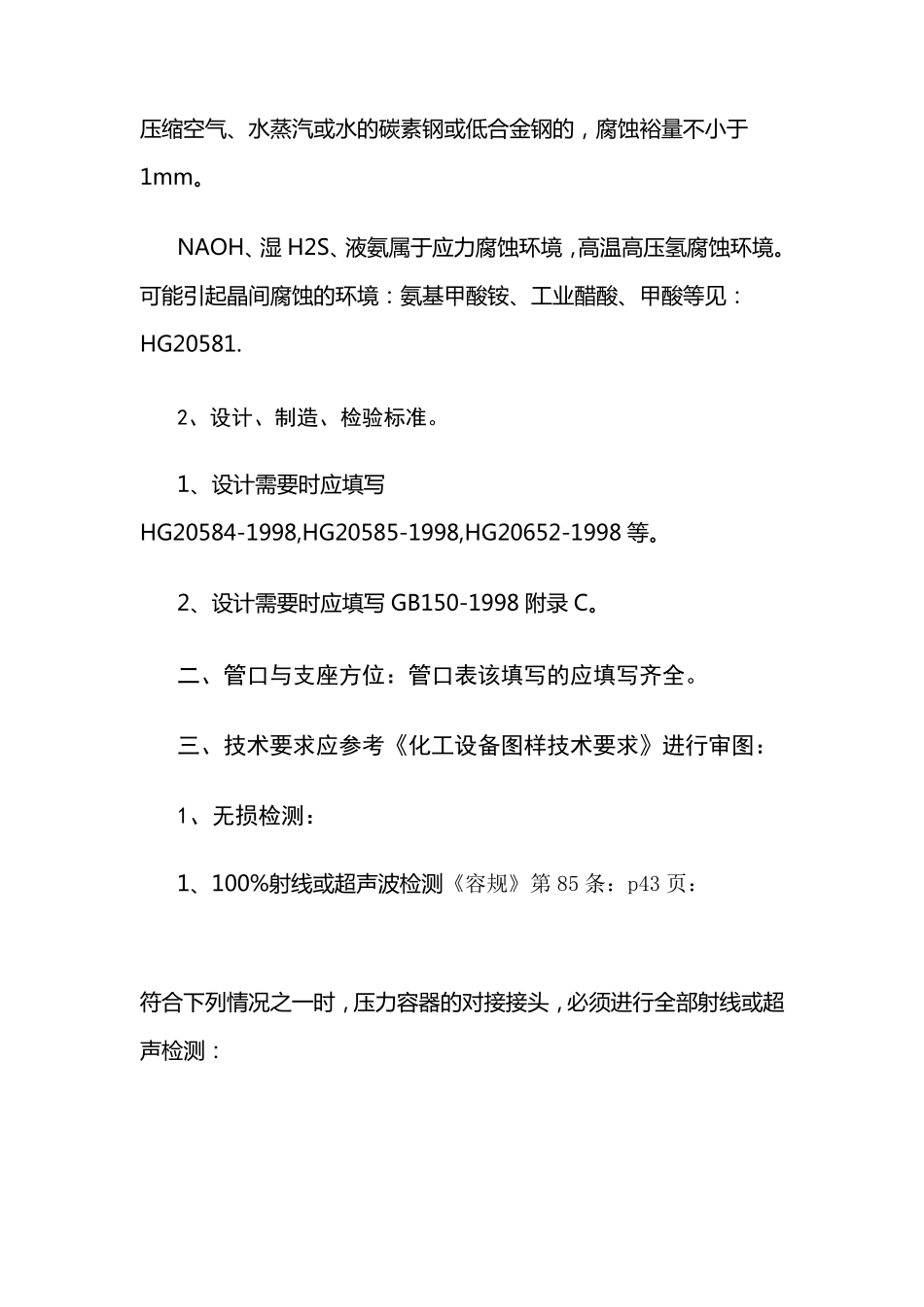

压力容器设计审批人审图考试总结_第2页
2/13

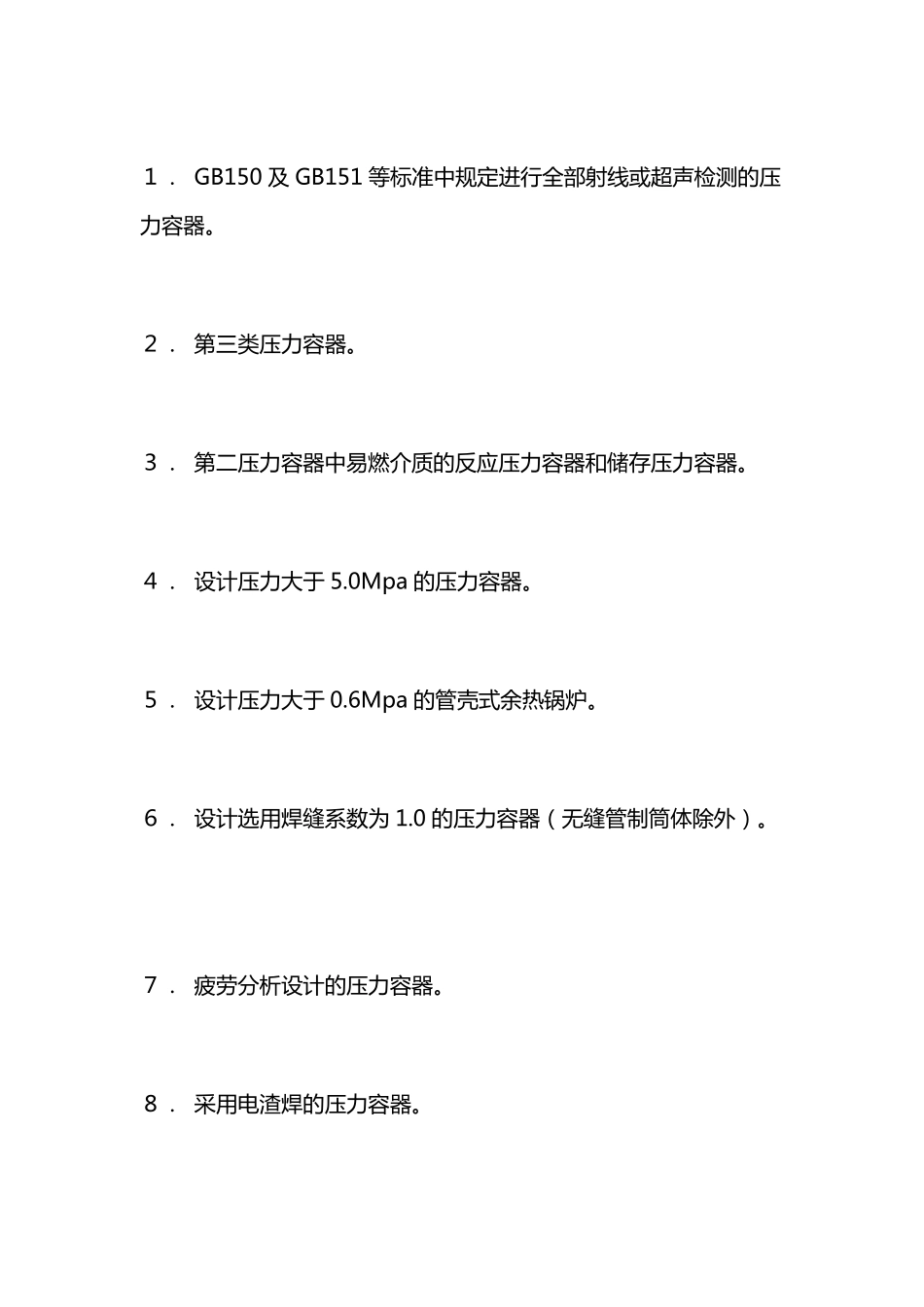

压力容器设计审批人审图考试总结_第3页
3/13
一、技术特性表: 1、技术特性参数: 换 热 面 积 、换 热 管的规格、程数、塔器(含立式容器)的**烈度(卧式容器应注明**烈度)、基本风压。搅拌设备应核对减速机型号、电机功率、搅拌转速、电动机防爆等级,全容积 (对储存液化石油气的储罐应注明装量系数)。介质名称(有应力腐蚀的应注明介质的纯净度)、介质密度、介质的物性。主要受压元件的材质。设备最大质量(与设计计算载荷有关)、设备净重、最大吊装质量、安全阀的开启压力、安全阀的型号、规格。焊接材料、保温材料、保温厚度。 容器类别: 容器类别按《容规》第 6 条(P7)。 设计温度、工作温度: 设计温度必要时应考虑环境温度。 设计压力、工作压力: 设计压力应≥ 最高工作压力、试验压力(立置和卧置)、焊缝系数。 1.1 装有安全阀的设计压力应≥ 安全阀的开启压力 1.2 装有爆破片的设计压力应≥ 爆破片的爆破压力 1.3 液化石油气储罐的设计压力符合《容规》要求 腐蚀裕量,对有应力腐蚀的应腐蚀介质的限定含量。对有时效性的材料应考虑介质的相容性,还应注明压力容器的使用年限。介质为压 缩 空 气 、水蒸汽或水的碳素钢或低合金钢的,腐蚀裕量不小于1mm。 NAOH、湿 H2S、液氨属于应力腐蚀环境,高温高压 氢腐蚀环境。可能引起晶间腐蚀的环境:氨基甲酸铵、工业醋酸、甲酸等见:HG20581. 2、设计、制造、检验标准。 1、设计需要时应填写HG20584-1998,HG20585-1998,HG20652-1998 等。 2、设计需要时应填写 GB150-1998 附录 C。 二、管口与支座方位:管口表该填写的应填写齐全。 三、技术要求应参考《化工设备图样技术要求》进行审图: 1、无损检测: 1、100%射线或超声波检测《容规》第 85 条:p43 页: 符合下列情况之一时,压 力容器的对接接头,必须进行全部射线或超声检测: 1 . GB150 及 GB151 等 标 准 中 规 定 进 行 全 部 射 线 或 超 声 检 测 的 压力 容 器 。 2. 第三类压 力 容 器 。 3. 第二压 力 容 器 中 易燃介质的 反应压 力 容 器 和储存压 力 容 器 。 4. 设计压 力 大于 5.0Mpa 的 压 力 容 器 。 5. 设计压 力 大于 0.6Mpa 的 管壳式余热锅炉。 6. 设计选用焊缝系数为 1.0 的 压 力 容 器 (无缝管制筒体除外)。 7. 疲劳分析设计的 压 力 容 器 。 8. 采用电渣焊的 压 力 容 器 。 ...
