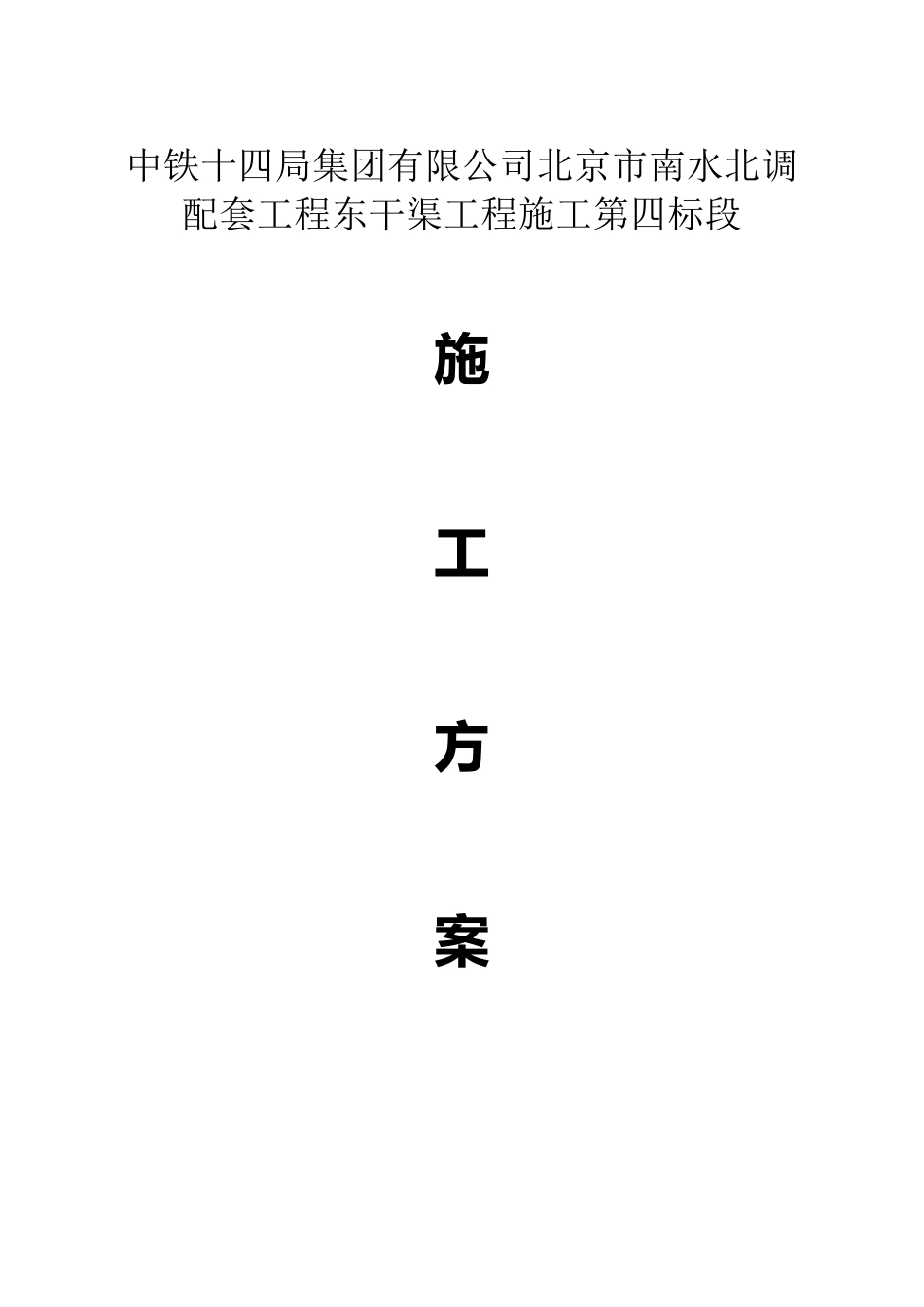

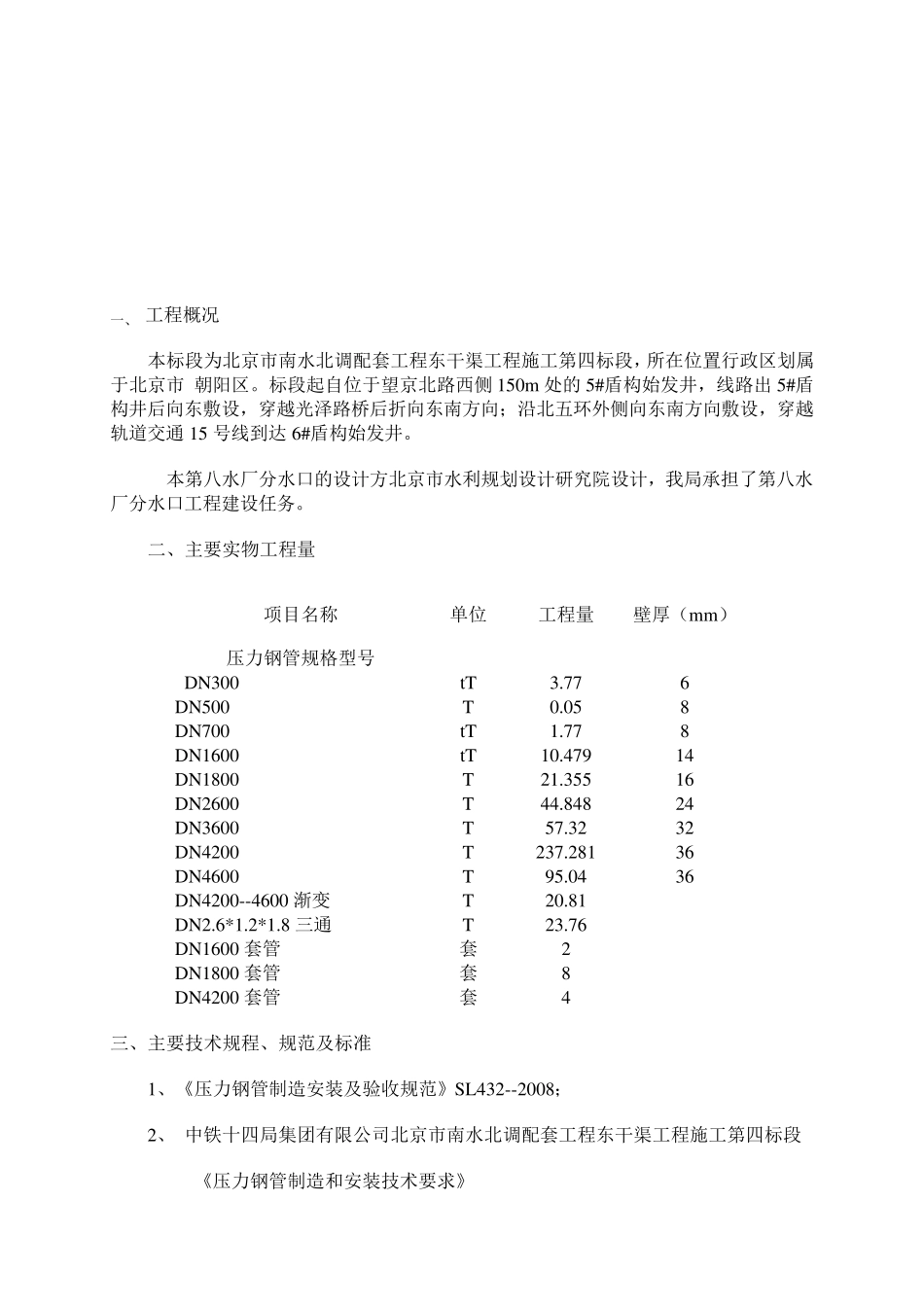

中铁十四局集团有限公司北京市南水北调 配套工程东干渠工程施工第四标段 施 工 方 案 批 准: 审核: 编制: 目 录 一、工程概况 二、实物工程量 三、主要技术规程、规范及标准 四、主要施工技术措施 五、主要施工机具计划 六、各项管理措施 一、 工程概况 本标段为北京市南水北调配套工程东干渠工程施工第四标段，所在位置行政区划属于北京市 朝阳区。标段起自位于望京北路西侧 150m 处的 5#盾构始发井，线路出 5#盾构井后向东敷设，穿越光泽路桥后折向东南方向；沿北五环外侧向东南方向敷设，穿越轨道交通 15 号线到达 6#盾构始发井。 本第八水厂分水口的设计方北京市水利规划设计研究院设计，我局承担了第八水厂分水口工程建设任务。 二、主要实物工程量 项目名称 单位 工程量 壁厚（mm） 压力钢管规格型号 DN300 tT 3.77 6 DN500 T 0.05 8 DN700 tT 1.77 8 DN1600 tT 10.479 14 DN1800 T 21.355 16 DN2600 T 44.848 24 DN3600 T 57.32 32 DN4200 T 237.281 36 DN4600 T 95.04 36 DN4200--4600 渐变 T 20.81 DN2.6*1.2*1.8 三通 T 23.76 DN1600 套管 套 2 DN1800 套管 套 8 DN4200 套管 套 4 三、主要技术规程、规范及标准 1、《压力钢管制造安装及验收规范》SL432--2008； 2、 中铁十四局集团有限公司北京市南水北调配套工程东干渠工程施工第四标段 《压力钢管制造和安装技术要求》 3、 〈金属结构制作与机电安装工程〉 4、 《气焊、手工电弧焊及气体保护焊焊缝焊缝坡口的基本型式与尺寸》GB985-88 5、 《埋弧负阜炱驴诘幕拘褪接氤叽纭稧 GB986-88 6、 《钢熔化焊接接头射线照相和质量分级》GB3323-87； 7、 《水工金属结构防腐蚀规范》SL105-95； 8、 《施工现场临时用电安全技术规范》JGJ46-88； 9、 《建筑施工安全检查标准》JGJ59-99； 四、主要施工技术措施 根据工程实际情况需要，压力钢管主要施工过程分解为 1、 材料进货物资检验 所有构成实物工程的钢材、焊条、焊剂、焊丝以及油漆等送到现场后，项目部立即组织相关技术负责人，材料员对来料依据设计图纸，设计更改，材料计划等进行验收，主要检查材料的规格及型号是否与材料质量证明书相符，几何尺寸是否超标。本工程所用的材料为 Q345C；螺旋焊接钢管。 3 设计实验压力 1.1MPa，工作压力 0.6MPa。 2 、钢管制作 钢管的制作采 用以下 的工艺 流 程 ...
