钢花管灌浆施工方案

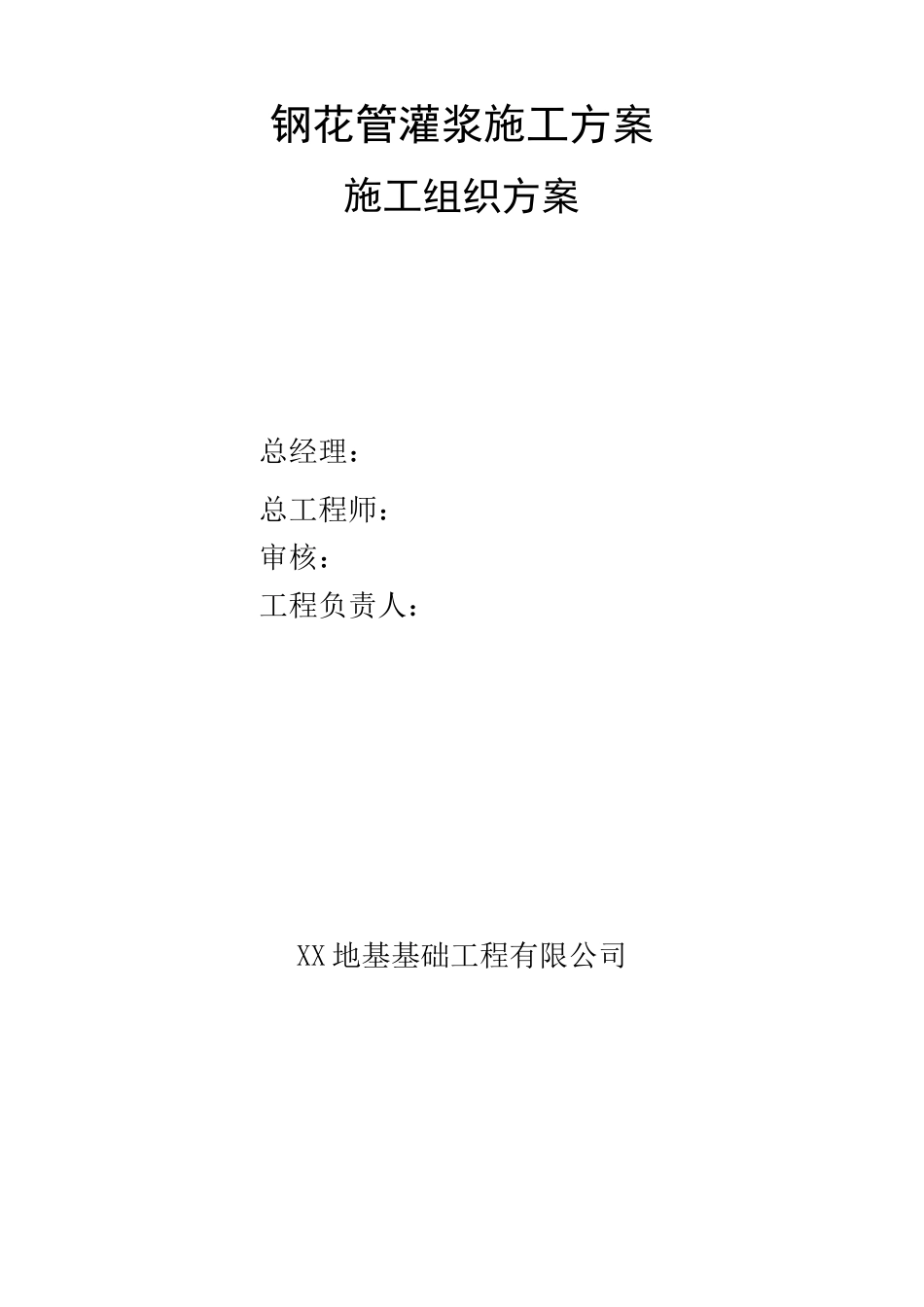

钢花管灌浆施工方案_第1页
1/8

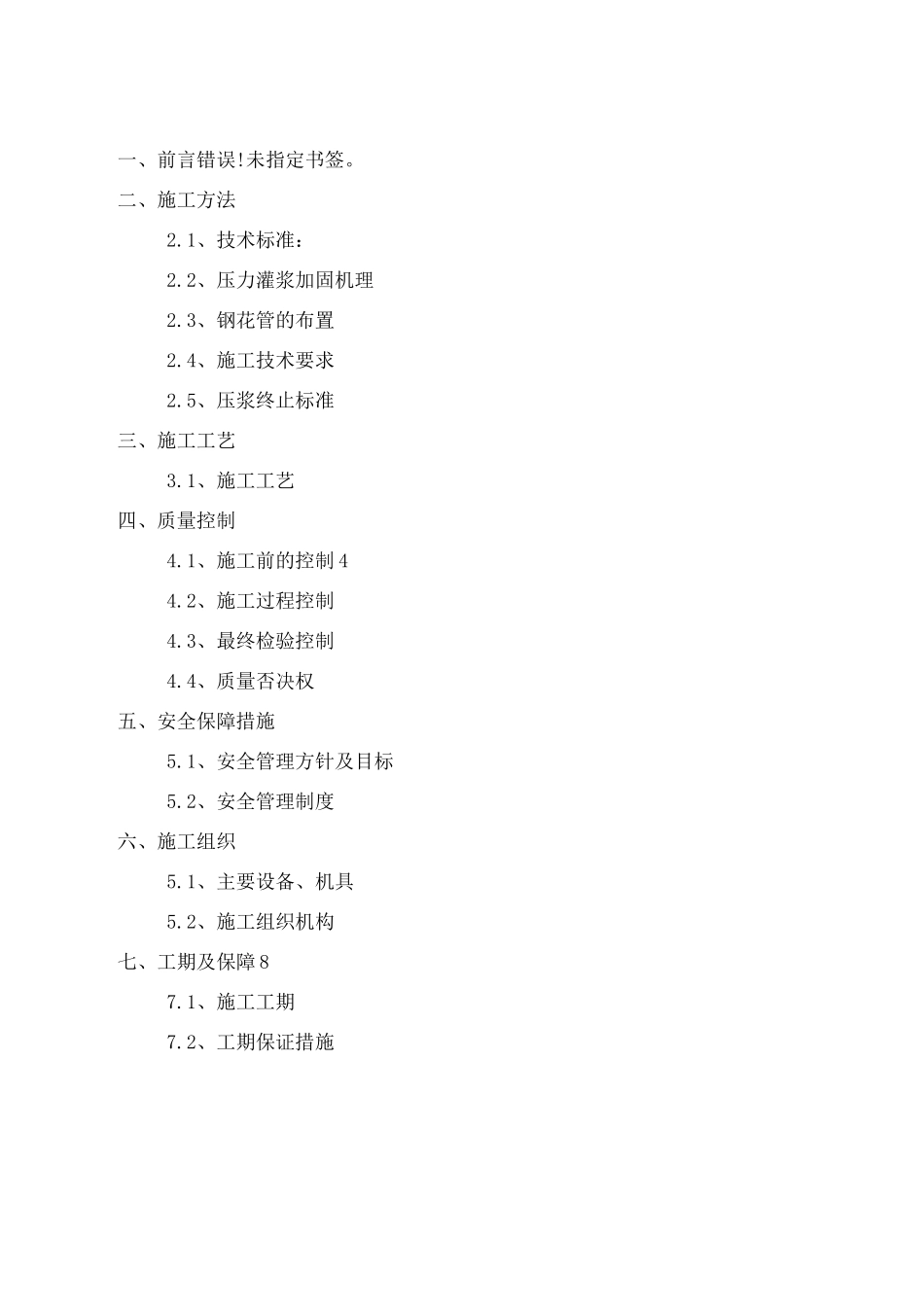

钢花管灌浆施工方案_第2页
2/8

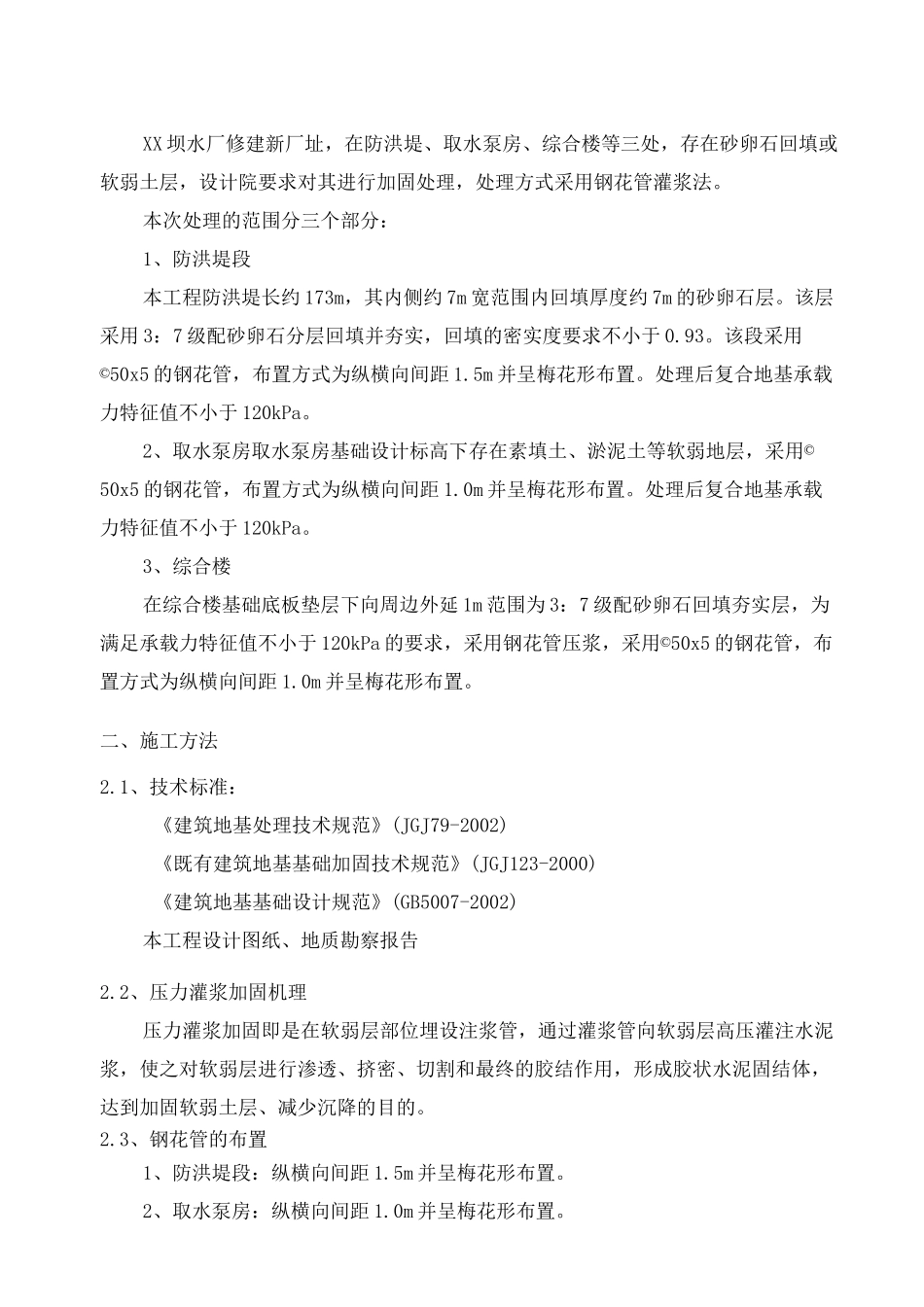

钢花管灌浆施工方案_第3页
3/8
钢花管灌浆施工方案施工组织方案总经理:总工程师:审核:工程负责人:XX 地基基础工程有限公司一、前言错误!未指定书签。二、施工方法2.1、技术标准:2.2、压力灌浆加固机理2.3、钢花管的布置2.4、施工技术要求2.5、压浆终止标准三、施工工艺3.1、施工工艺四、质量控制4.1、施工前的控制 44.2、施工过程控制4.3、最终检验控制4.4、质量否决权五、安全保障措施5.1、安全管理方针及目标5.2、安全管理制度六、施工组织5.1、主要设备、机具5.2、施工组织机构七、工期及保障 87.1、施工工期7.2、工期保证措施XX 坝水厂修建新厂址,在防洪堤、取水泵房、综合楼等三处,存在砂卵石回填或软弱土层,设计院要求对其进行加固处理,处理方式采用钢花管灌浆法。本次处理的范围分三个部分:1、防洪堤段本工程防洪堤长约 173m,其内侧约 7m 宽范围内回填厚度约 7m 的砂卵石层。该层采用 3:7 级配砂卵石分层回填并夯实,回填的密实度要求不小于 0.93。该段采用©50x5 的钢花管,布置方式为纵横向间距 1.5m 并呈梅花形布置。处理后复合地基承载力特征值不小于 120kPa。2、取水泵房取水泵房基础设计标高下存在素填土、淤泥土等软弱地层,采用©50x5 的钢花管,布置方式为纵横向间距 1.0m 并呈梅花形布置。处理后复合地基承载力特征值不小于 120kPa。3、综合楼在综合楼基础底板垫层下向周边外延 1m 范围为 3:7 级配砂卵石回填夯实层,为满足承载力特征值不小于 120kPa 的要求,采用钢花管压浆,采用©50x5 的钢花管,布置方式为纵横向间距 1.0m 并呈梅花形布置。二、施工方法2.1、技术标准:《建筑地基处理技术规范》(JGJ79-2002)《既有建筑地基基础加固技术规范》(JGJ123-2000)《建筑地基基础设计规范》(GB5007-2002)本工程设计图纸、地质勘察报告2.2、压力灌浆加固机理压力灌浆加固即是在软弱层部位埋设注浆管,通过灌浆管向软弱层高压灌注水泥浆,使之对软弱层进行渗透、挤密、切割和最终的胶结作用,形成胶状水泥固结体,达到加固软弱土层、减少沉降的目的。2.3、钢花管的布置1、防洪堤段:纵横向间距 1.5m 并呈梅花形布置。2、取水泵房:纵横向间距 1.0m 并呈梅花形布置。3、综合楼:纵横向间距 1.0m 并呈梅花形布置。2.4、施工技术要求1)、出浆孔:沿管纵向 400~600 预留 4)15~20 出浆孔;2)、微型桩杆体材料为① 50 铁管,壁厚 5mm;3)、压力灌浆材料为 P.C32.5R 早强型复合硅酸盐水泥,浆液水灰比为 0.4...
