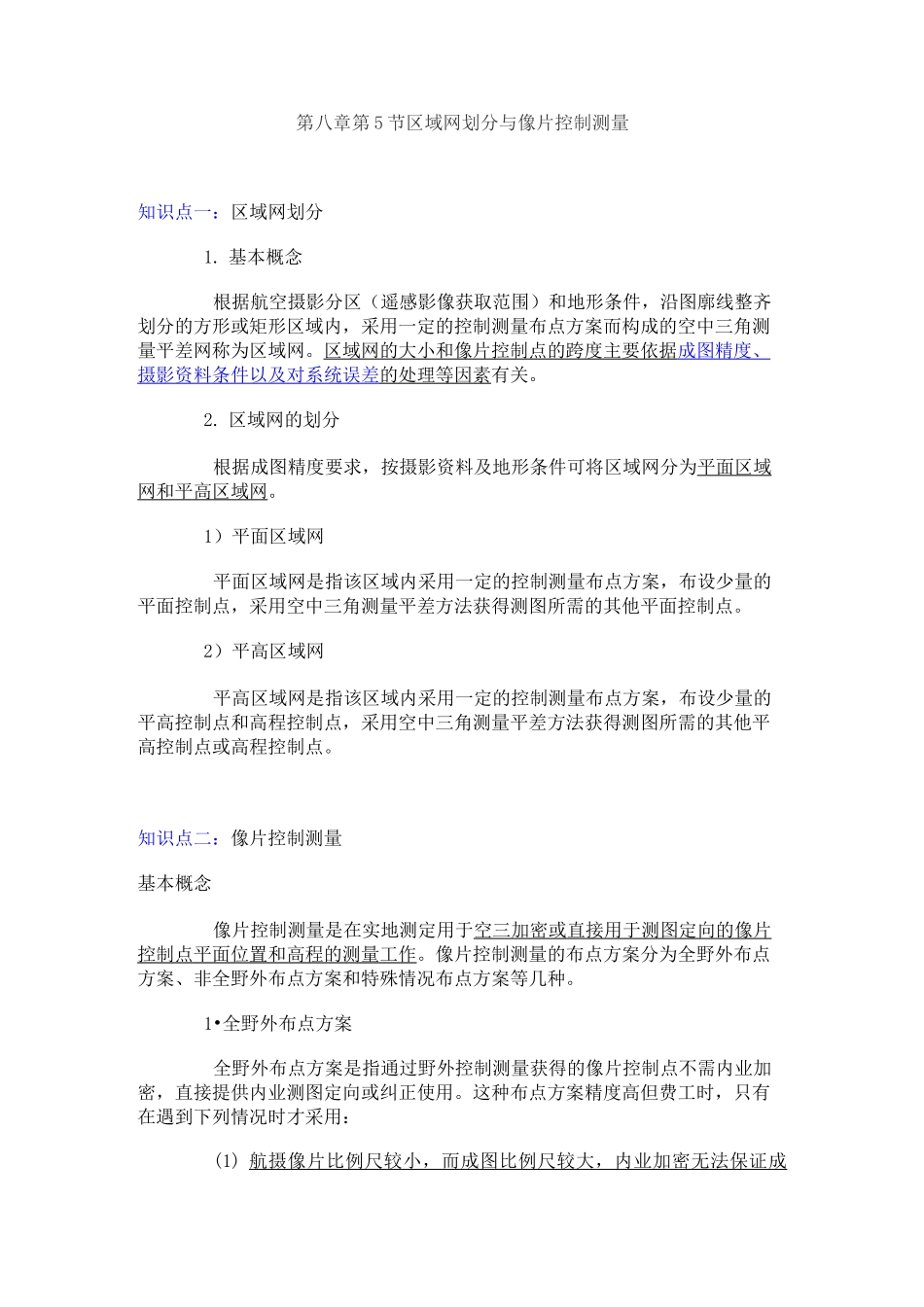

第八章第 5 节区域网划分与像片控制测量知识点一：区域网划分1. 基本概念根据航空摄影分区（遥感影像获取范围）和地形条件，沿图廓线整齐划分的方形或矩形区域内，采用一定的控制测量布点方案而构成的空中三角测量平差网称为区域网。区域网的大小和像片控制点的跨度主要依据 成图精度、 摄影资料条件以及对系统误差 的处理等因素 有关。2. 区域网的划分根据成图精度要求，按摄影资料及地形条件可将区域网分为平面区域网和平高区域网。1）平面区域网平面区域网是指该区域内采用一定的控制测量布点方案，布设少量的平面控制点，采用空中三角测量平差方法获得测图所需的其他平面控制点。2）平高区域网平高区域网是指该区域内采用一定的控制测量布点方案，布设少量的平高控制点和高程控制点，采用空中三角测量平差方法获得测图所需的其他平高控制点或高程控制点。知识点二：像片控制测量基本概念像片控制测量是在实地测定用于空三加密或直接用于测图定向的像片控制点平面位置和高程的测量工作。像片控制测量的布点方案分为全野外布点方案、非全野外布点方案和特殊情况布点方案等几种。1•全野外布点方案全野外布点方案是指通过野外控制测量获得的像片控制点不需内业加密，直接提供内业测图定向或纠正使用。这种布点方案精度高但费工时，只有在遇到下列情况时才采用：(1) 航摄像片比例尺较小，而成图比例尺较大，内业加密无法保证成 图精度;⑵ 用图部门对成图精度要求较咼，米用内业加密不能满足用图部门需要；(3)由于设备限制，航测内业暂时无法进行加密工作；(4) 由于像主点落水或其他特殊情况，内业不能保证相对定向和模型连 接精度。2.非全野外布点方案非全野外布点方案按航线数分为单航线和区域网两种。非全野外布点方案中为保证航线网内精度最弱处的加密点平面和高程中误差不超出限差，就必须限制每段航线的跨度。通常限制航线跨度是按空中三角测量的精度估算公式进行反算，即根据规范规定的加密点允许误差，由给定的精度估算公式反算出相应的航线网跨度值。平高区域网布点应依据成图比例尺、航摄比例尺、测区地形特点、航区的实际分划、程序具有功能以及计算机容量等全面考虑,进行区域的划分。平高区域网布点要求每条航线的两端必须布设高程点，平地、丘陵地高程点除区域网周边布点外，区域网内部高程点的间隔，按高程点计算跨度间隔布设。平高区域网不规则时，应在区域网周边的凸角处布设平高点，凹角处布设高程点；当沿航向的凸凹...
