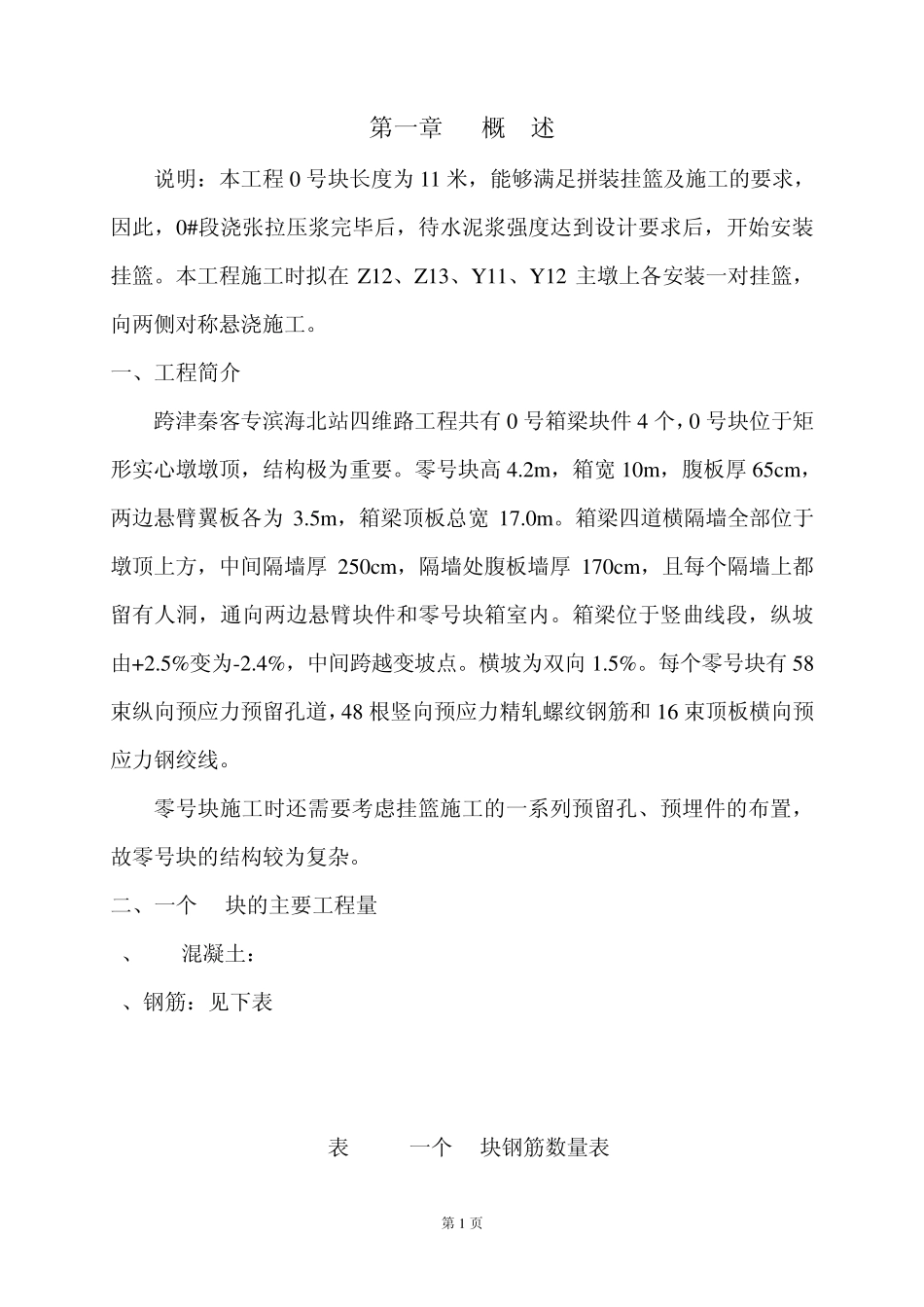

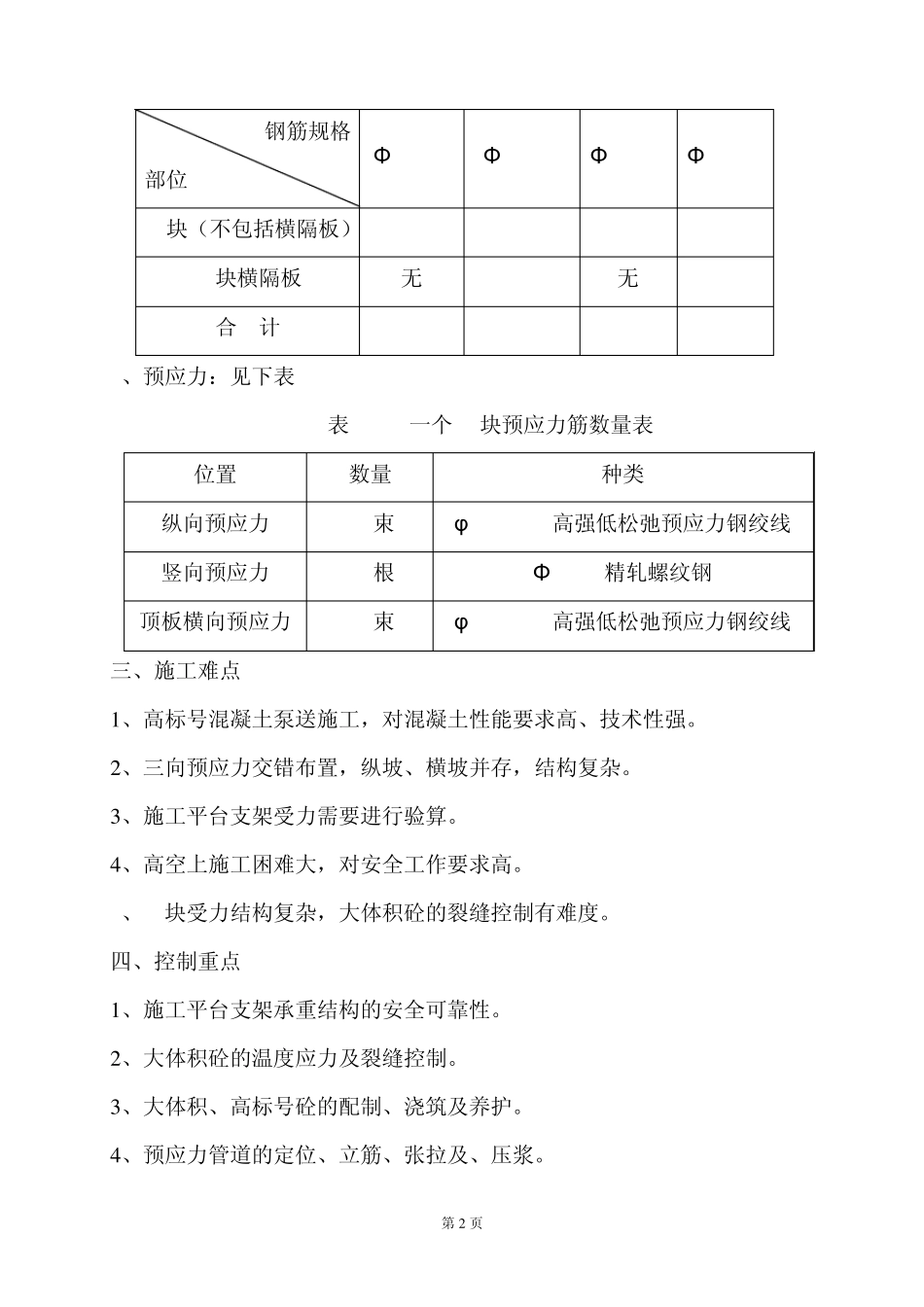

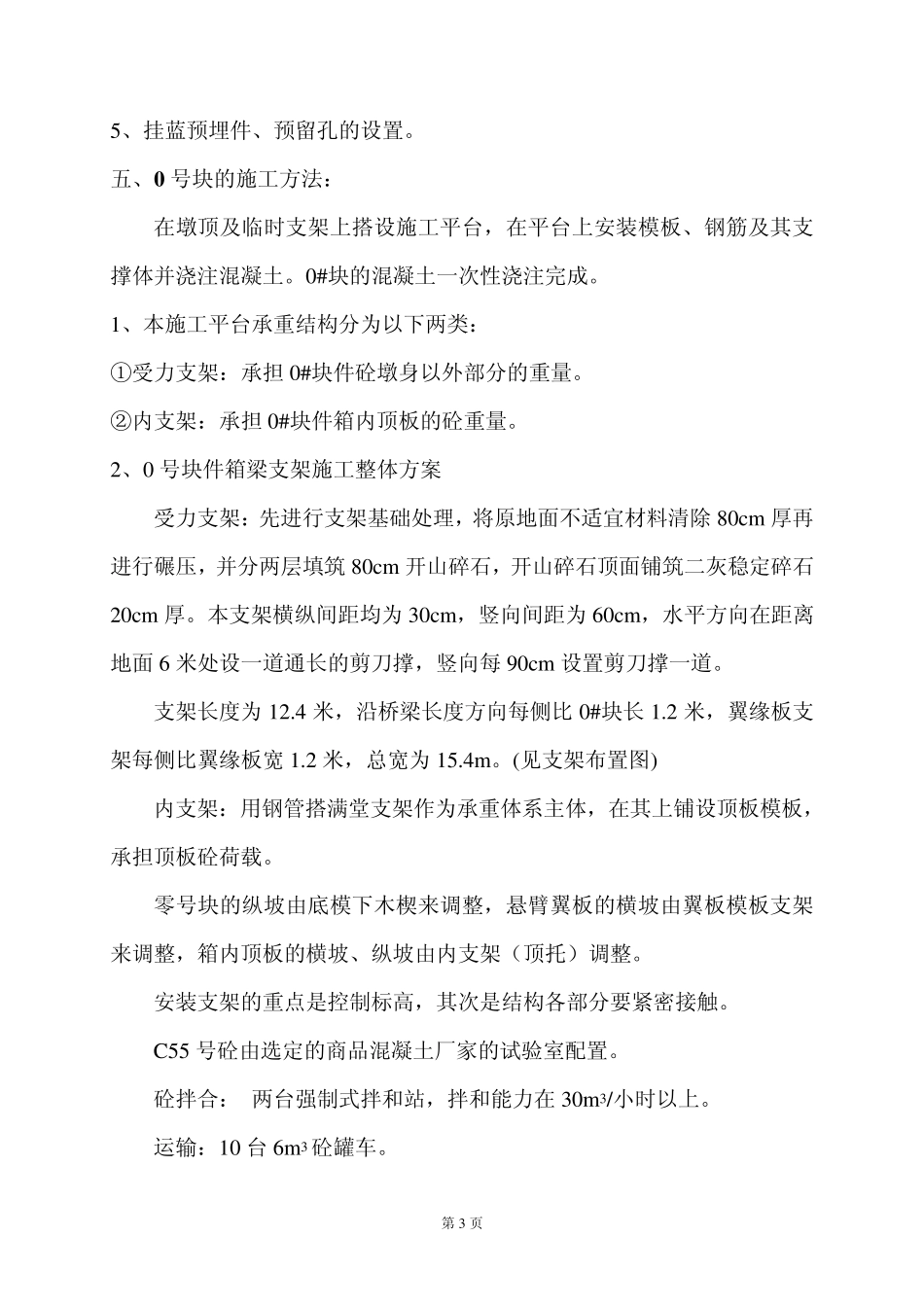

第1 页 第一章 概 述 说明:本工程0 号块长度为11 米,能够满足拼装挂篮及施工的要求,因此,0#段浇张拉压浆完毕后,待水泥浆强度达到设计要求后,开始安装挂篮。本工程施工时拟在Z12、Z13、Y11、Y12 主墩上各安装一对挂篮,向两侧对称悬浇施工。 一、工程简介 跨津秦客专滨海北站四维路工程共有 0 号箱梁块件 4 个,0 号块位于矩形实心墩墩顶,结构极为重要。零号块高 4.2m ,箱宽 10m ,腹板厚 65cm ,两边悬臂翼板各为3.5m ,箱梁顶板总宽 17.0m 。箱梁四道横隔墙全部位于墩顶上方,中间隔墙厚 250cm ,隔墙处腹板墙厚 170cm ,且每个隔墙上都留有人洞,通向两边悬臂块件和零号块箱室内。箱梁位于竖曲线段,纵坡由+2.5%变为-2.4%,中间跨越变坡点。横坡为双向 1.5%。每个零号块有 58束纵向预应力预留孔道,48 根竖向预应力精轧螺纹钢筋和 16 束顶板横向预应力钢绞线。 零号块施工时还需要考虑挂篮施工的一系列预留孔、预埋件的布置,故零号块的结构较为复杂。 二、一个 0#块的主要工程量 1、C55混凝土:191.2m3 2、钢筋:见下表 表 1-1 一个 0#块钢筋数量表 第2 页 钢筋规格 部位 Φ 25(t) Φ 20(t) Φ 16(t) Φ 12(t) 0#块(不包括横隔板) 1.931 2.497 15.126 1.465 0#块横隔板 无 9.769 无 0.619 合 计 1.931 12.266 15.126 2.084 3、预应力:见下表 表 1-2 一个 0#块预应力筋数量表 位置 数量 种类 纵向预应力 40束 φ s15.2mm高强低松弛预应力钢绞线 竖向预应力 80根 Φ 32mm精轧螺纹钢 顶板横向预应力 20束 φ s15.2mm高强低松弛预应力钢绞线 三、施工难点 1 、高标号混凝土泵送施工,对混凝土性能要求高、技术性强。 2 、三向预应力交错布置,纵坡、横坡并存,结构复杂。 3 、施工平台支架受力需要进行验算。 4 、高空上施工困难大,对安全工作要求高。 5、0#块受力结构复杂,大体积砼的裂缝控制有难度。 四、控制重点 1 、施工平台支架承重结构的安全可靠性。 2 、大体积砼的温度应力及裂缝控制。 3 、大体积、高标号砼的配制、浇筑及养护。 4 、预应力管道的定位、立筋、张拉及、压浆。 第3 页 5、挂蓝预埋件、预留孔的设置。 五、0 号块的施工方法: 在墩顶及临时支架上搭设施工平台,在平台上安装模板、钢筋及其支撑体并浇注混凝土。0#块的混凝土一次性浇注完成。 1、本施工平台承重结构分为以下两类: ①受...
