双工器设计全集()指标评估

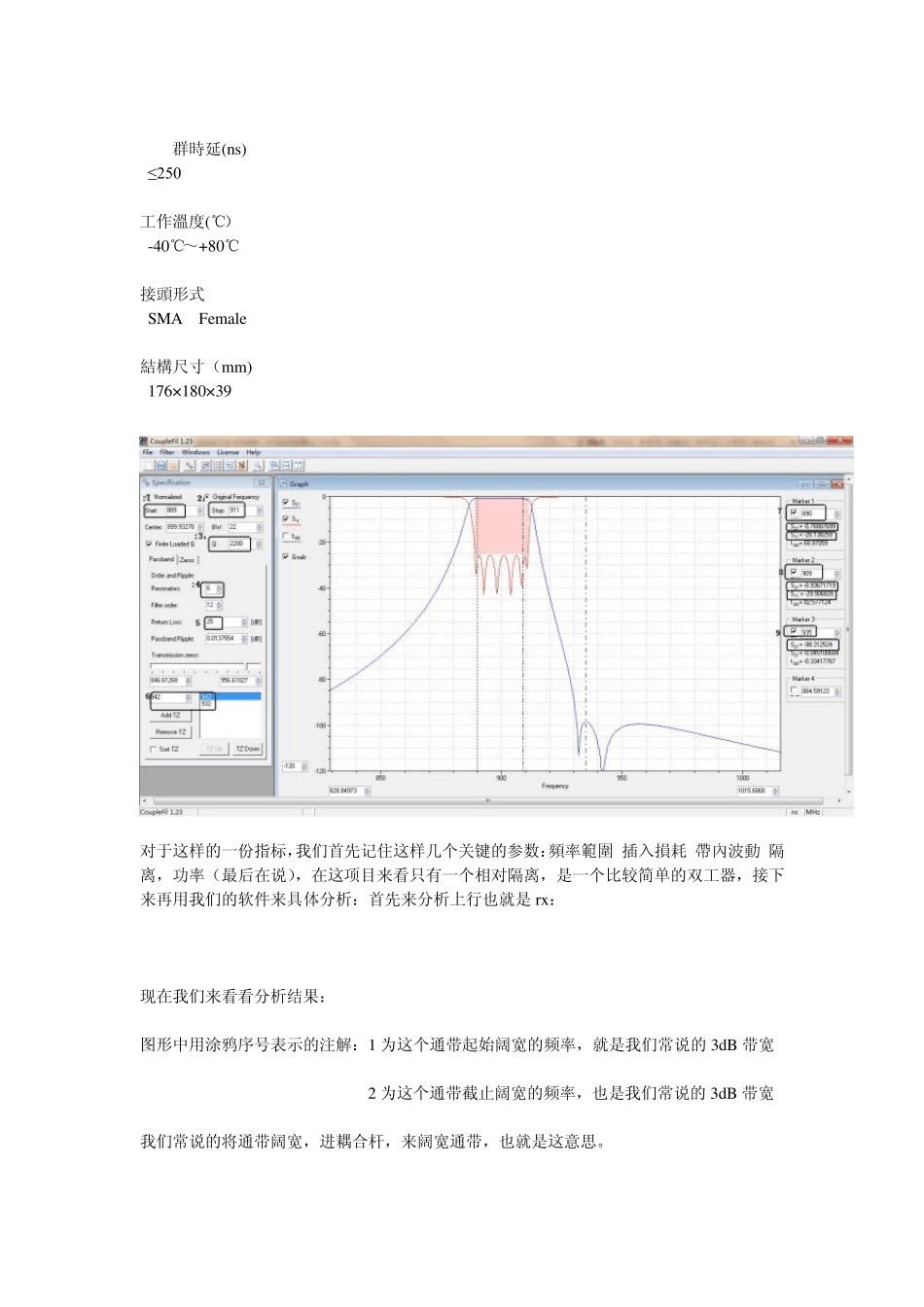

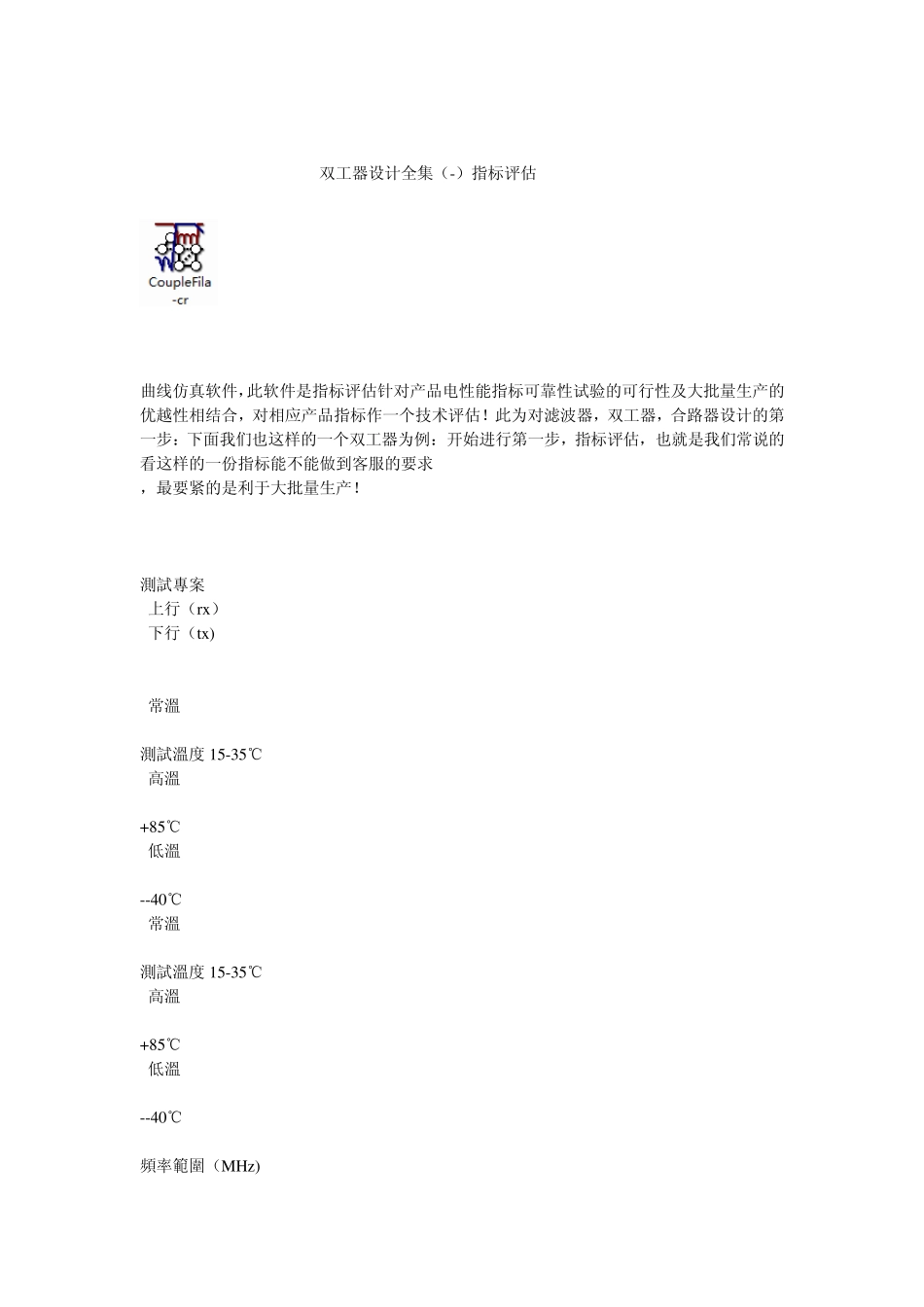

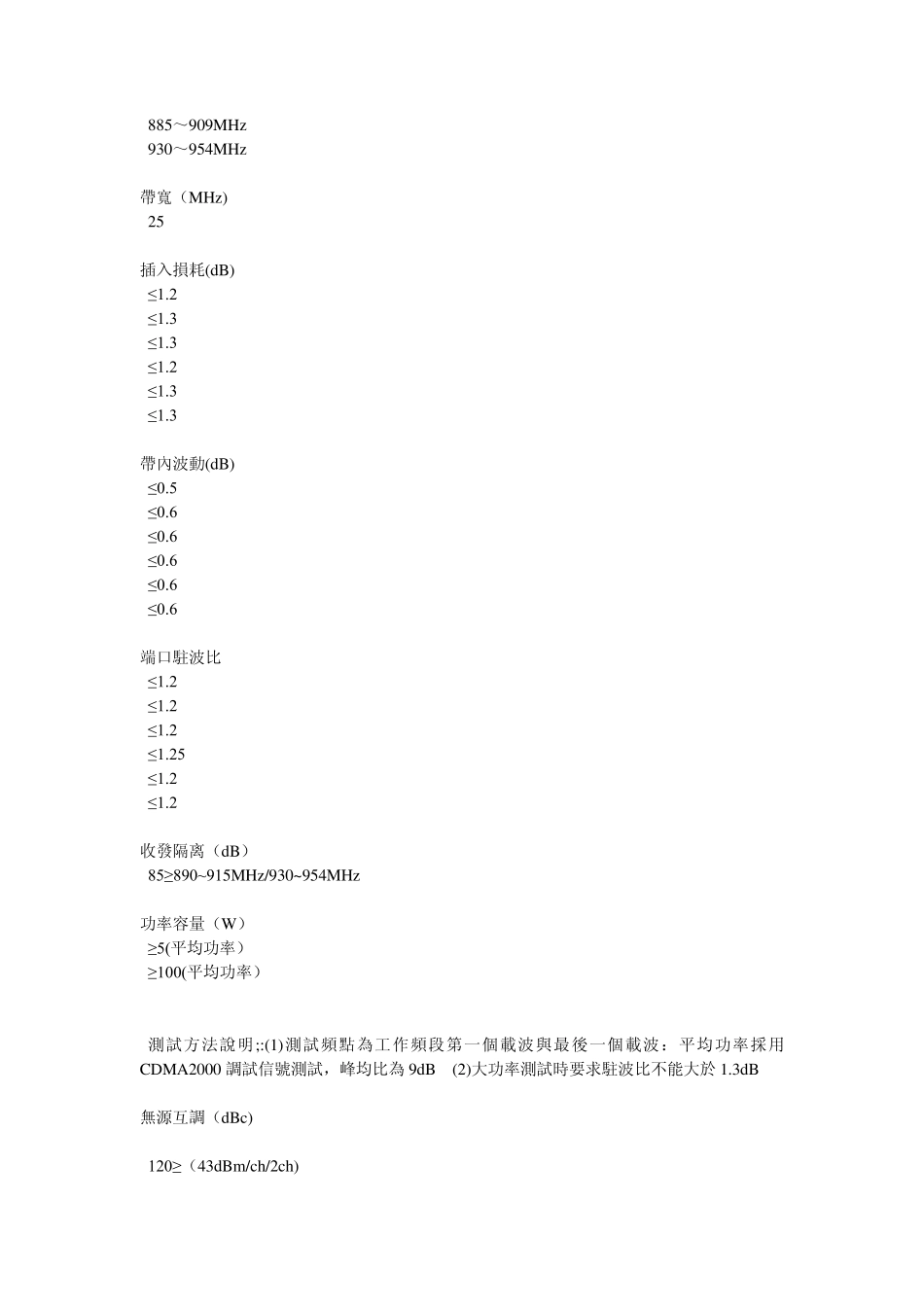

双工器设计全集（-）指标评估 曲线仿真软件，此软件是指标评估针对产品电性能指标可靠性试验的可行性及大批量生产的优越性相结合，对相应产品指标作一个技术评估！此为对滤波器，双工器，合路器设计的第一步：下面我们也这样的一个双工器为例：开始进行第一步，指标评估，也就是我们常说的看这样的一份指标能不能做到客服的要求 ，最要紧的是利于大批量生产！ 測試專案 上行（rx） 下行（tx) 常溫 測試溫度15-35℃ 高溫 +85℃ 低溫 --40℃ 常溫 測試溫度15-35℃ 高溫 +85℃ 低溫 --40℃ 頻率範圍（MHz) 885～909MHz 930～954MHz 帶寬（MHz) 25 插入損耗(dB) ≤1.2 ≤1.3 ≤1.3 ≤1.2 ≤1.3 ≤1.3 帶內波動(dB) ≤0.5 ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.6 端口駐波比 ≤1.2 ≤1.2 ≤1.2 ≤1.25 ≤1.2 ≤1.2 收發隔离（dB） 85≥890~915MHz/930~954MHz 功率容量（W） ≥5(平均功率） ≥100(平均功率） 測試方法說明;:(1)測試頻點為工作頻段第一個載波與最後一個載波：平均功率採用CDMA2000 調試信號測試，峰均比為9dB (2)大功率測試時要求駐波比不能大於 1.3dB 無源互調（dBc) 120≥（43dBm/ch/2ch) 群時延(ns) ≤250 工作溫度(℃） -40℃～+80℃ 接頭形式 SMA Female 結構尺寸（mm) 176×180×39 对于这样的一份指标，我们首先记住这样几个关键的参数：頻率範圍 插入損耗 帶內波動 隔离，功率（最后在说），在这项目来看只有一个相对隔离，是一个比较简单的双工器，接下来再用我们的软件来具体分析：首先来分析上行也就是 rx： 现在我们来看看分析结果： 图形中用涂鸦序号表示的注解：1 为这个通带起始阔宽的频率，就是我们常说的 3dB 带宽 2 为这个通带截止阔宽的频率，也是我们常说的 3dB 带宽 我们常说的将通带阔宽，进耦合杆，来阔宽通带，也就是这意思。 3 为Q 值系数，也就是我们常说的品质因数，顾名思义就是计算这个单腔我们尺寸的一个度，这个非常重要，腔体外形越大，我们所得到的Q 值也就越高，越大:故此，我们得到也下一个结论： Q 值越高，插损越小，抑制越好 腔体外形结构也就越大，反之亦然！ 800，900MHz 的Q 值我们一般在1800-2500 之间取舍： 1700,1800MHz 的Q 值我们一般在2800-3500 之间取舍： 1900,2100MHz 的Q 值我们一般在3800-4200 之间取舍：当然特殊情况除外！ 4 为通带节数，也就是我们常说的一个通道需要排多少腔：也...
