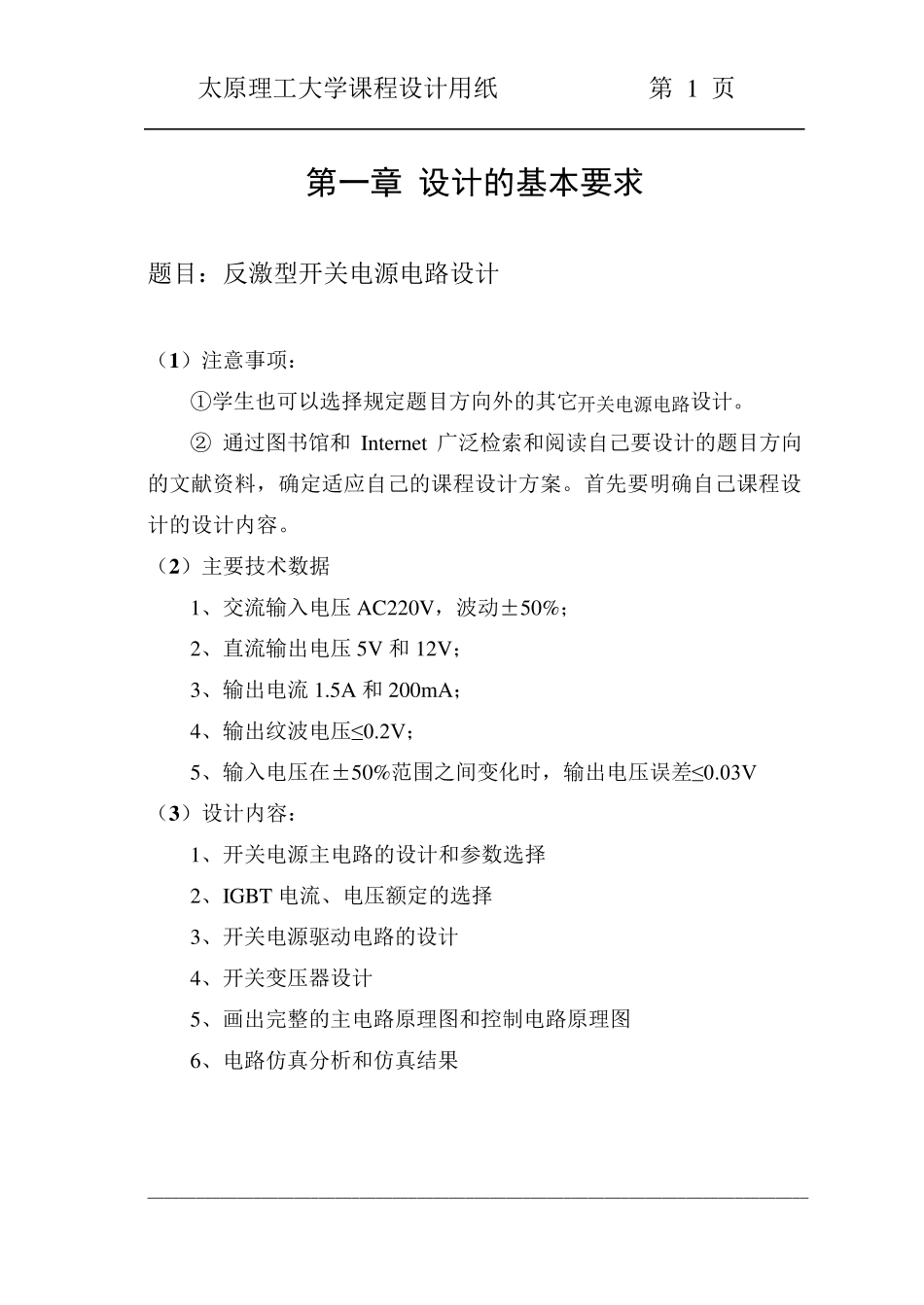

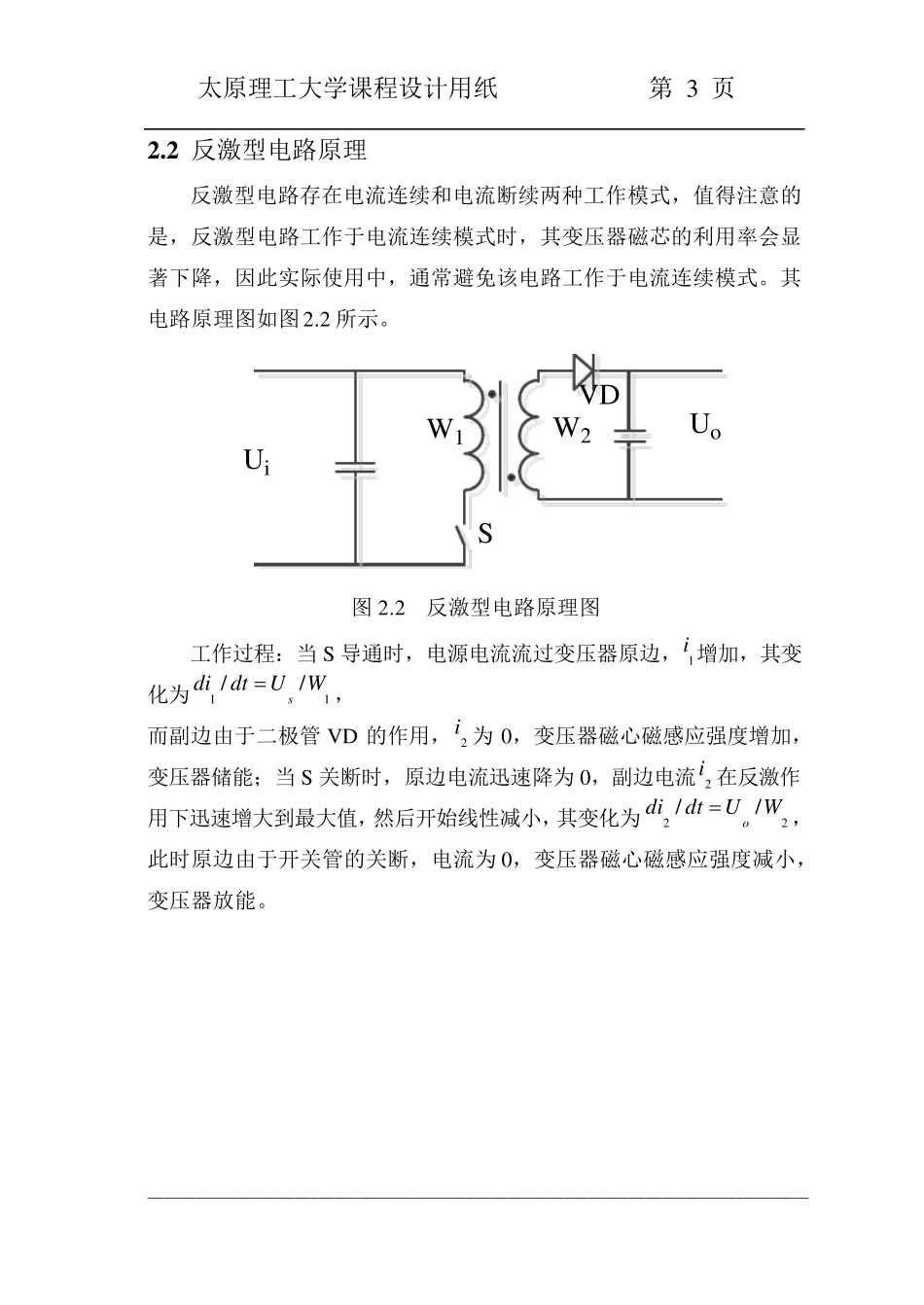

太原理工大学课程设计用纸 第 1 页 _________________________________________________________________________________ 第一章 设计的基本要求 题目：反激型开关电源电路设计 （1 ）注意事项： ①学生也可以选择规定题目方向外的其它开关电源电路设计。 ② 通过图书馆和Internet 广泛检索和阅读自己要设计的题目方向的文献资料，确定适应自己的课程设计方案。首先要明确自己课程设计的设计内容。 （2 ）主要技术数据 1、交流输入电压AC220V，波动±50%； 2、直流输出电压5V 和12V； 3、输出电流1.5A 和200mA； 4、输出纹波电压≤0.2V； 5、输入电压在±50%范围之间变化时，输出电压误差≤0.03V （3 ）设计内容： 1、开关电源主电路的设计和参数选择 2、IGBT 电流、电压额定的选择 3、开关电源驱动电路的设计 4、开关变压器设计 5、画出完整的主电路原理图和控制电路原理图 6、电路仿真分析和仿真结果 太原理工大学课程设计用纸 第 2 页 _________________________________________________________________________________ 第二章 主电路的原理 2 .1 总体方案的确定 输入—EMI 滤波—整流(也就一般的AC/DC 类似全桥整流模块)—DC/DC 模块(全桥式 DC—AC—高频变压器—高频滤波器—DC)—输出。系统可以划分为变压器部分、整流滤波部分和 DC-DC 变换部分，以及负载部分，其中整流滤波和 DC—DC 变换器构成开关稳压电源。整流电路是直流稳压电路电源的组成部分。整流电路输出波形中含有较多的纹波成分，所以通常在整流电路后接滤波电路以滤去整流输出电压的纹波。直流/直流转换电路，是整个开关稳压电源的核心部分。开关稳压电源的基本原理框图如图 2.1 所示。 图 2.1 开关稳压电源基本原理框图 EMI滤 波 电 路 整 流 滤 波 电路 辅助 电路 反馈 电路 高 频 变 换 器 输 出 整 流 滤 波 控 制 电 路 L N +4-16 GND 太原理工大学课程设计用纸 第 3 页 _________________________________________________________________________________ 2 .2 反激型电路原理 反激型电路存在电流连续和电流断续两种工作模式，值得注意的是，反激型电路工作于电流连续模式时，其变压器磁芯的利用率会显著下降，因此实际使用中，通常避免该电路工作于电流连续模式。其电路原理图如图 2.2 所示。 UiSW1W2VDUo 图 2.2 反激型电路原理图 工作过程：当 S 导...
