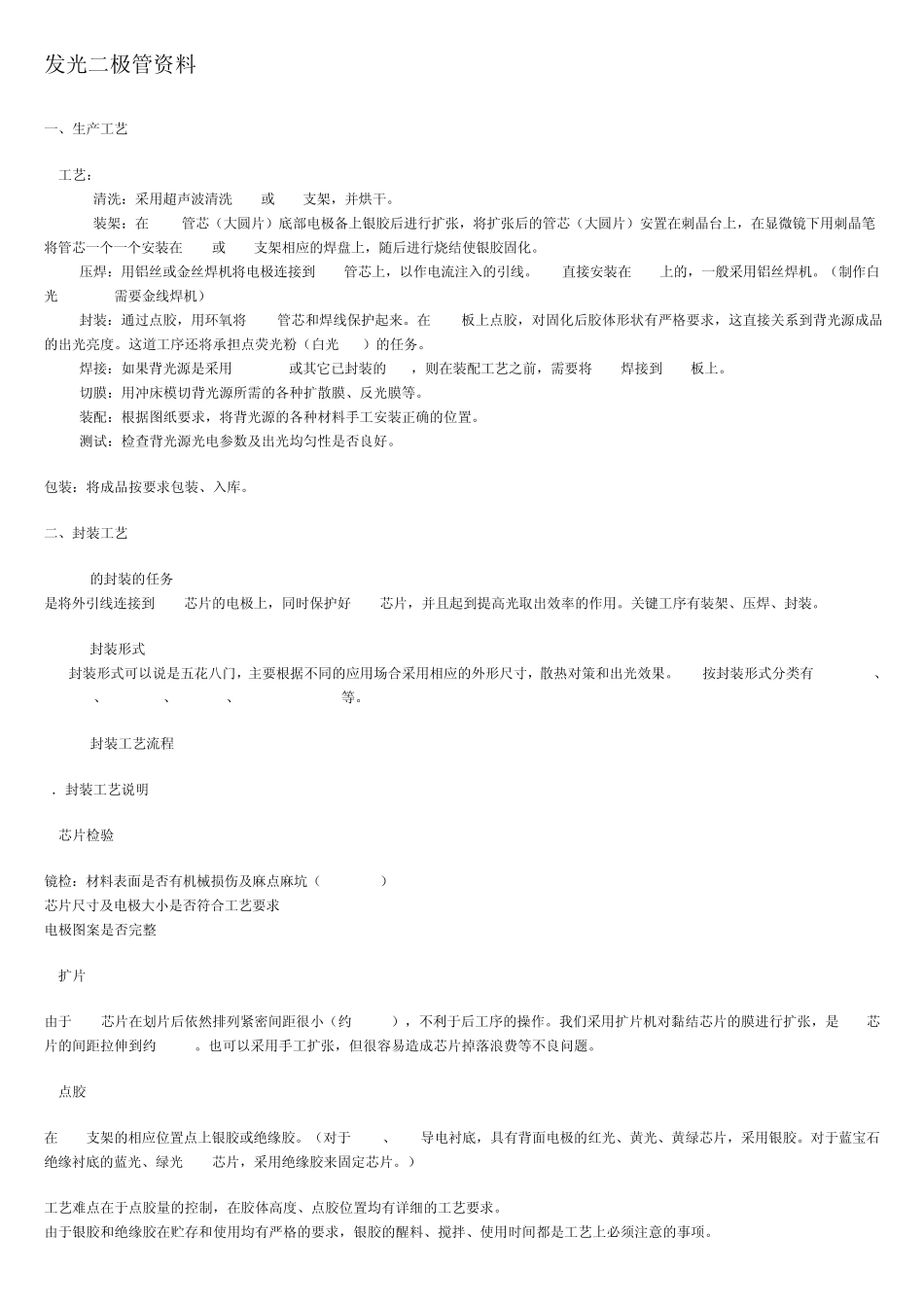

发光二极管资料

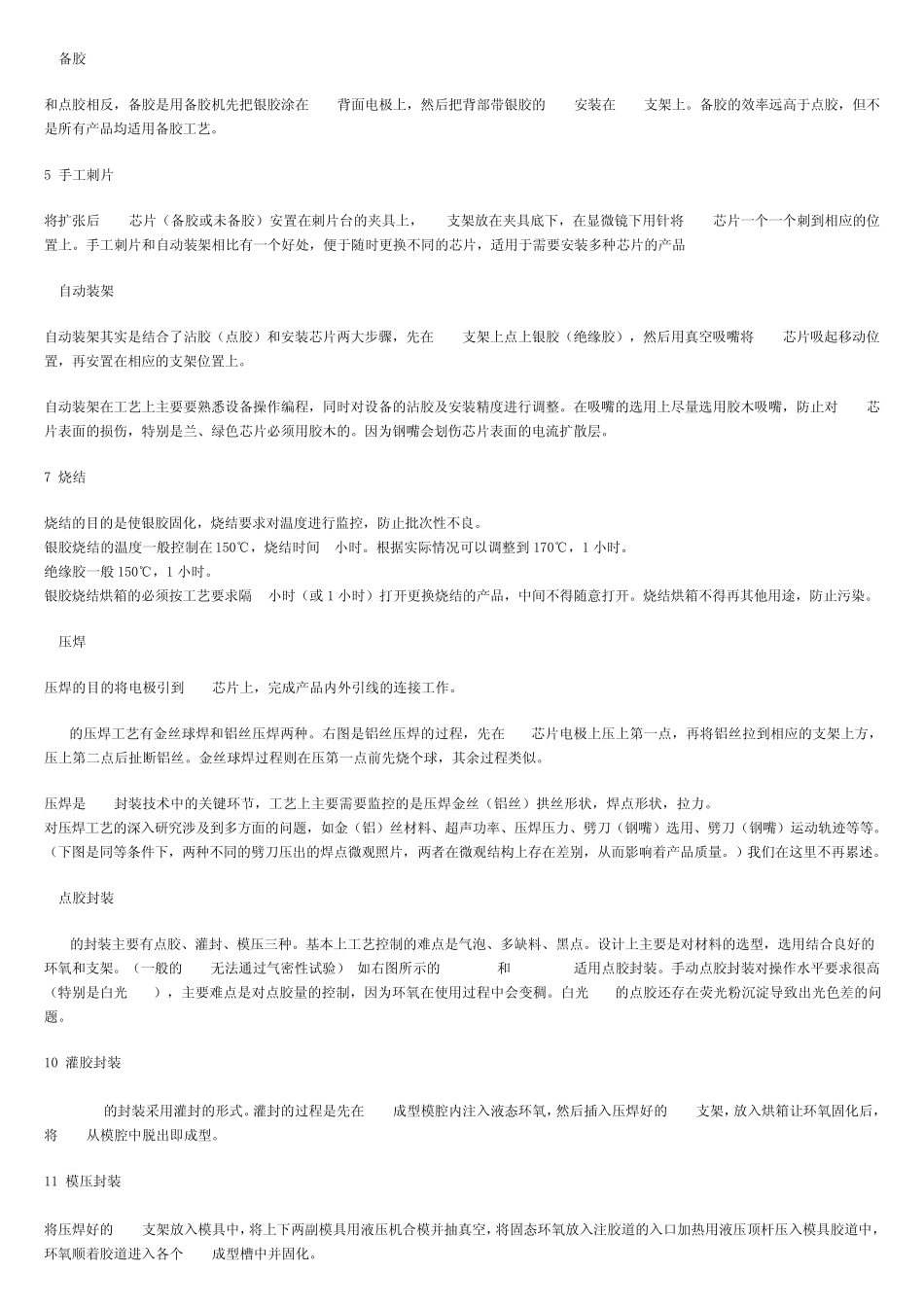

发光二极管资料 一、生产工艺 1.工艺： a) 清洗：采用超声波清洗 PCB或 LED支架，并烘干。 b) 装架：在 LED管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在 PCB或 LED支架相应的焊盘上，随后进行烧结使银胶固化。 c)压焊：用铝丝或金丝焊机将电极连接到 LED管芯上，以作电流注入的引线。LED直接安装在 PCB上的，一般采用铝丝焊机。（制作白光TOP-LED需要金线焊机） d)封装：通过点胶，用环氧将 LED管芯和焊线保护起来。在 PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。这道工序还将承担点荧光粉（白光LED）的任务。 e)焊接：如果背光源是采用 SMD-LED或其它已封装的 LED，则在装配工艺之前，需要将 LED焊接到 PCB板上。 f)切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。 g)装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。 h)测试：检查背光源光电参数及出光均匀性是否良好。 包装：将成品按要求包装、入库。 二、封装工艺 1. LED的封装的任务 是将外引线连接到 LED芯片的电极上，同时保护好 LED芯片，并且起到提高光取出效率的作用。关键工序有装架、压焊、封装。 2. LED封装形式 LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。LED按封装形式分类有 Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。 3. LED封装工艺流程 4．封装工艺说明 1.芯片检验 镜检：材料表面是否有机械损伤及麻点麻坑（lockhill） 芯片尺寸及电极大小是否符合工艺要求 电极图案是否完整 2.扩片 由于 LED芯片在划片后依然排列紧密间距很小（约 0.1mm），不利于后工序的操作。我们采用扩片机对黏结芯片的膜进行扩张，是 LED芯片的间距拉伸到约 0.6mm。也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。 3.点胶 在 LED支架的相应位置点上银胶或绝缘胶。（对于 GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。对于蓝宝石绝缘衬底的蓝光、绿光LED芯片，采用绝缘胶来固定芯片。） 工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。 由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。 4.备 胶 和 点 胶 相 反 ， ...
