HeadsetMicReceiverSpeaker音频电路分析以及设计

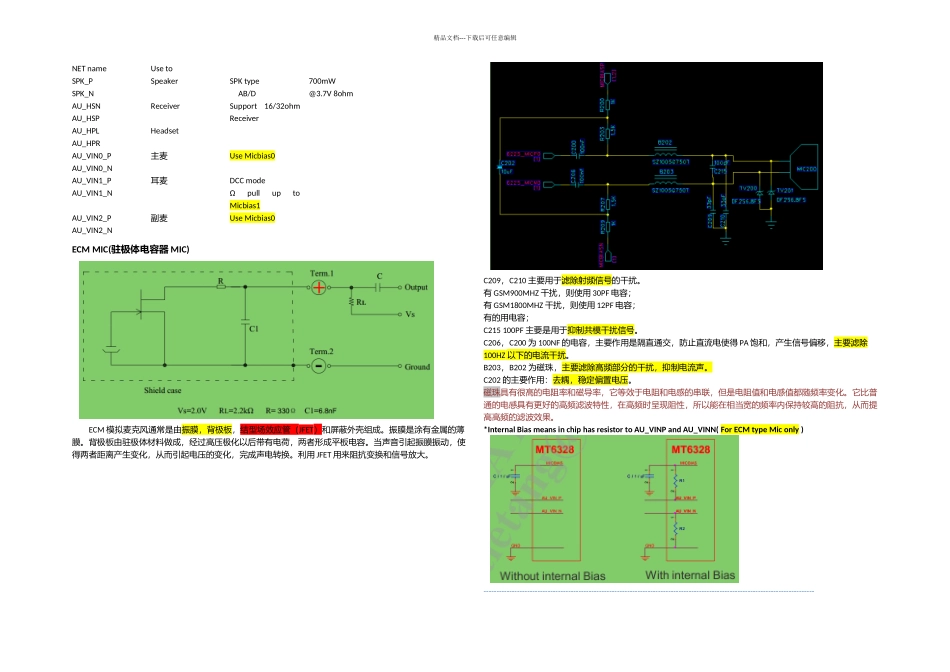

精品文档---下载后可任意编辑NET nameUse toSPK_PSpeakerSPK typeAB/D700mW@3.7V 8ohmSPK_NAU_HSNReceiverSupport 16/32ohm ReceiverAU_HSPAU_HPLHeadsetAU_HPRAU_VIN0_P主麦Use Micbias0AU_VIN0_NAU_VIN1_P耳麦DCC modeΩ pull up to Micbias1AU_VIN1_NAU_VIN2_P副麦Use Micbias0AU_VIN2_NECM MIC(驻极体电容器 MIC)ECM 模拟麦克风通常是由振膜，背极板，结型场效应管（JFET）和屏蔽外壳组成。振膜是涂有金属的薄膜。背极板由驻极体材料做成，经过高压极化以后带有电荷，两者形成平板电容。当声音引起振膜振动，使得两者距离产生变化，从而引起电压的变化，完成声电转换。利用 JFET 用来阻抗变换和信号放大。C209，C210 主要用于滤除射频信号的干扰。有 GSM900MHZ 干扰，则使用 30PF 电容；有 GSM1800MHZ 干扰，则使用 12PF 电容；有的用电容；C215 100PF 主要是用于抑制共模干扰信号。C206，C200 为 100NF 的电容，主要作用是隔直通交，防止直流电使得 PA 饱和，产生信号偏移，主要滤除100HZ 以下的电流干扰。B203，B202 为磁珠，主要滤除高频部分的干扰，抑制电流声。C202 的主要作用：去耦，稳定偏置电压。磁珠具有很高的电阻率和磁导率，它等效于电阻和电感的串联，但是电阻值和电感值都随频率变化。它比普通的电感具有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率内保持较高的阻抗，从而提高高频的滤波效果。*Internal Bias means in chip has resistor to AU_VINP and AU_VINN( For ECM type Mic only )---------------------------------------------------------------------------------------------------------------------------------精品文档---下载后可任意编辑ACC MODE ( ECM Traditional )DCC MODEwith internal bias( ECM )*据个人分析，ACC mode 的音频效果会比DCC mode 好一些。------------------------------------------------------------------------------------------------------------------MEMS MIC(微型机电系统 MIC)简单地说，就是一个电容器集成在微硅晶体上，具有改进的噪声消除性能与良好的 RF 以及 EMI 抑制性能。其在不同温度下的性能都十分稳定，不会受温度，振动，湿度和时间的影响。ACC MODEDCC MODE精品文档---下载后可任意编辑Speaker电路原理图：FB9 和 FB10（220ohm 磁珠）主要用于滤除高频信号干扰...
