InGaAs雪崩光电二极管器件的研究的开题报告

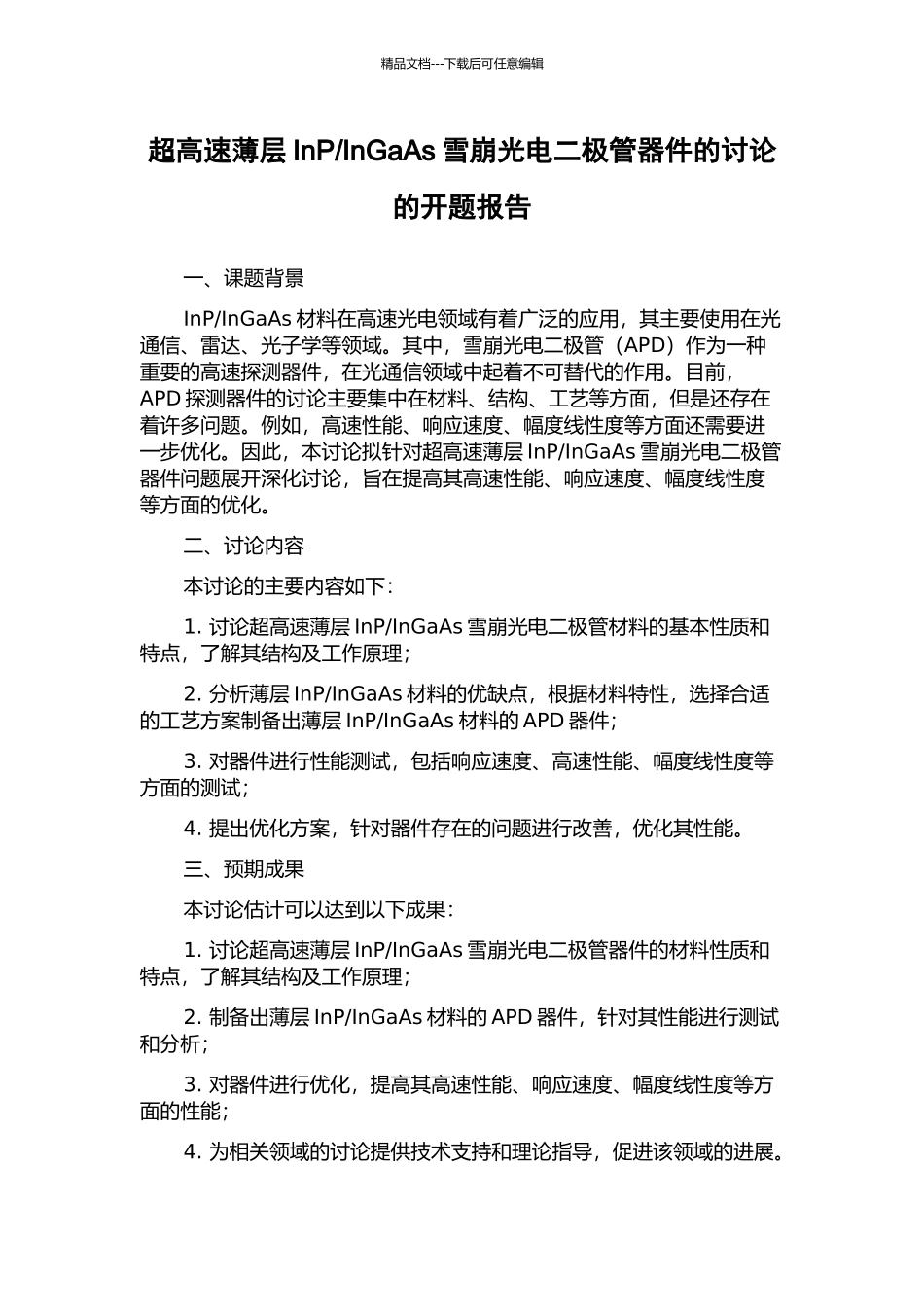

InGaAs雪崩光电二极管器件的研究的开题报告_第1页
1/1
精品文档---下载后可任意编辑超高速薄层 InP/InGaAs 雪崩光电二极管器件的讨论的开题报告一、课题背景InP/InGaAs 材料在高速光电领域有着广泛的应用,其主要使用在光通信、雷达、光子学等领域。其中,雪崩光电二极管(APD)作为一种重要的高速探测器件,在光通信领域中起着不可替代的作用。目前,APD 探测器件的讨论主要集中在材料、结构、工艺等方面,但是还存在着许多问题。例如,高速性能、响应速度、幅度线性度等方面还需要进一步优化。因此,本讨论拟针对超高速薄层 InP/InGaAs 雪崩光电二极管器件问题展开深化讨论,旨在提高其高速性能、响应速度、幅度线性度等方面的优化。二、讨论内容本讨论的主要内容如下:1. 讨论超高速薄层 InP/InGaAs 雪崩光电二极管材料的基本性质和特点,了解其结构及工作原理;2. 分析薄层 InP/InGaAs 材料的优缺点,根据材料特性,选择合适的工艺方案制备出薄层 InP/InGaAs 材料的 APD 器件;3. 对器件进行性能测试,包括响应速度、高速性能、幅度线性度等方面的测试;4. 提出优化方案,针对器件存在的问题进行改善,优化其性能。三、预期成果本讨论估计可以达到以下成果:1. 讨论超高速薄层 InP/InGaAs 雪崩光电二极管器件的材料性质和特点,了解其结构及工作原理;2. 制备出薄层 InP/InGaAs 材料的 APD 器件,针对其性能进行测试和分析;3. 对器件进行优化,提高其高速性能、响应速度、幅度线性度等方面的性能;4. 为相关领域的讨论提供技术支持和理论指导,促进该领域的进展。
