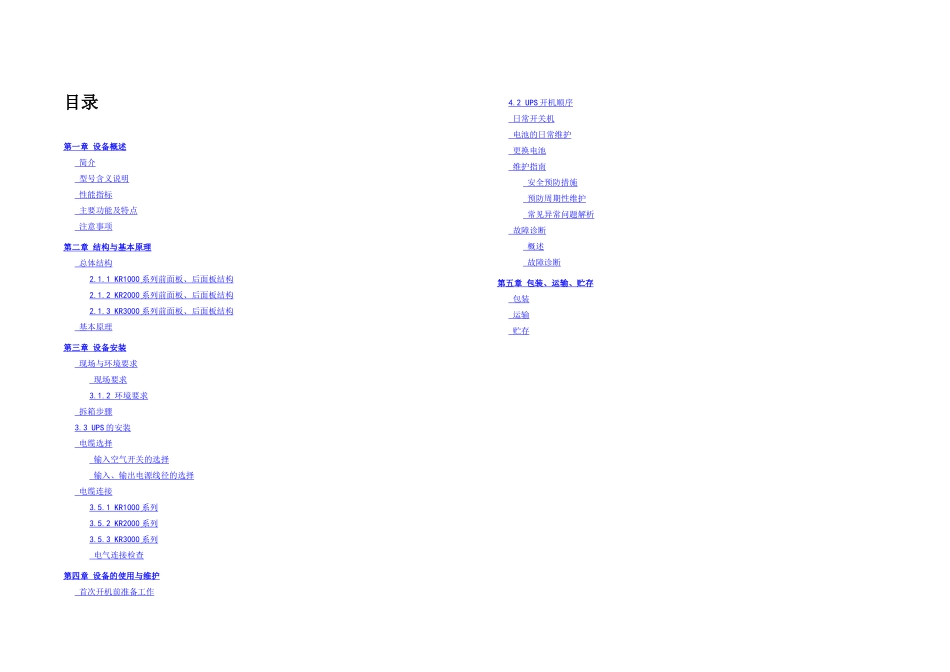

不间断电源UPSKR 系列（1~3KVA）KR Series（1-3KVA）使 用 手 册User’s Manual前 言感谢您使用科华 UPS 产品。本手册适用于 KR1000/KR2000/KR3000 三个系列的 UPS 产品。由于 UPS 设备存在能危及人生安全的高电压，请在安装、使用设备前查阅本手册的相关内容。【敬请周知】操作之前，请详细阅读用户手册，以了解设备正确的使用方法。阅毕请妥善保存，以便日后查考。警告：机器安装应由经过培训的技术人员进行，安装之前请务必弄清以下几个问题：◆直流母线提供的电压，是否为 UPS 的额定直流输入电压。一般红色线接电池组的正极，兰色线接电池组的负极。务请注意按规定的“+”和“—”极性接入直流母线。◆安装电池组时，一定要按电池安装说明规定的连接方法和顺序连接，接线一定要锁紧。禁止将电池的正、负极短路，禁止同时接触电池的任两接线柱或连接导线的裸露端，否则可能会导致电池损坏或发生人身损害。◆请注意：即使断开市电，UPS 的输出接线排上仍可能有危及人身安全的高电压。◆在涉及生命安全的场合，请慎重使用。声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。如需查询产品的更新情况，请联系当地办事处或分销商。目录第一章 设备概述 简介 型号含义说明 性能指标 主要功能及特点 注意事项 第二章 结构与基本原理 总体结构 2.1.1 KR1000 系列前面板、后面板结构 2.1.2 KR2000 系列前面板、后面板结构 2.1.3 KR3000 系列前面板、后面板结构 基本原理 第三章 设备安装 现场与环境要求 现场要求 3.1.2 环境要求 拆箱步骤 3.3 UPS 的安装 电缆选择 输入空气开关的选择 输入、输出电源线径的选择 电缆连接 3.5.1 KR1000 系列 3.5.2 KR2000 系列 3.5.3 KR3000 系列 电气连接检查 第四章 设备的使用与维护 首次开机前准备工作 4.2 UPS 开机顺序 日常开关机 电池的日常维护 更换电池 维护指南 安全预防措施 预防周期性维护 常见异常问题解析 故障诊断 概述 故障诊断 第五章 包装、运输、贮存 包装 运输 贮存 第一章 设备概述一.1 简介KR1000、KR2000、KR3000 系列不间断电源是全高频、纯在线式、智能化 UPS。是文件服务器、企业服务器、中心服务器、微机、集线器、电信系统、数据中心、医疗设备及其他要求高质量电源保护的理想电源保障。可广泛应用于邮电、金融、网络、证券、铁路等众多关键业务领域。K...
