KV单电源环形网络相间接地短路电流保护的设计继电保护课程设计VIP专享

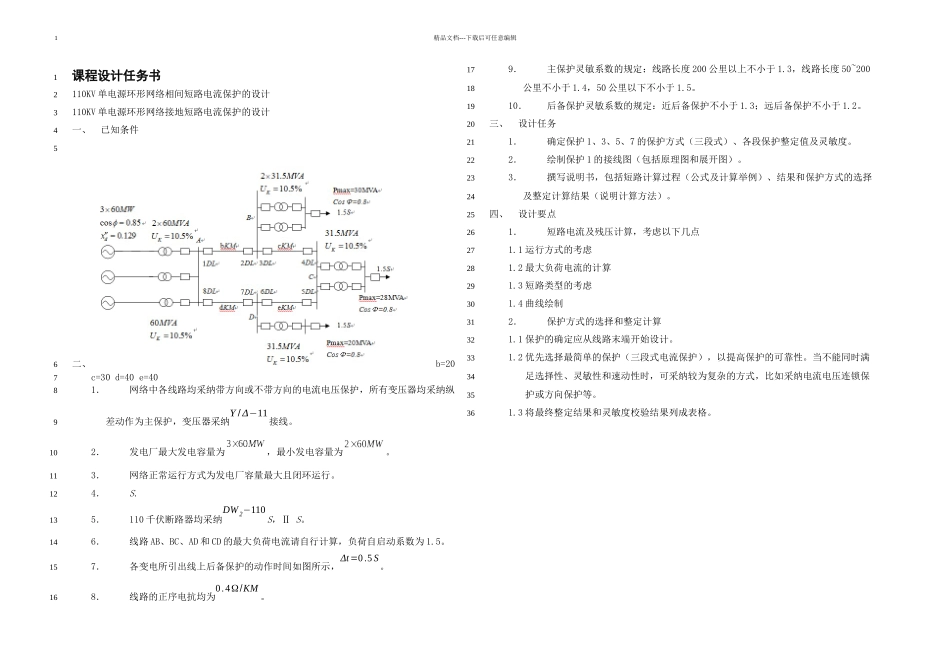

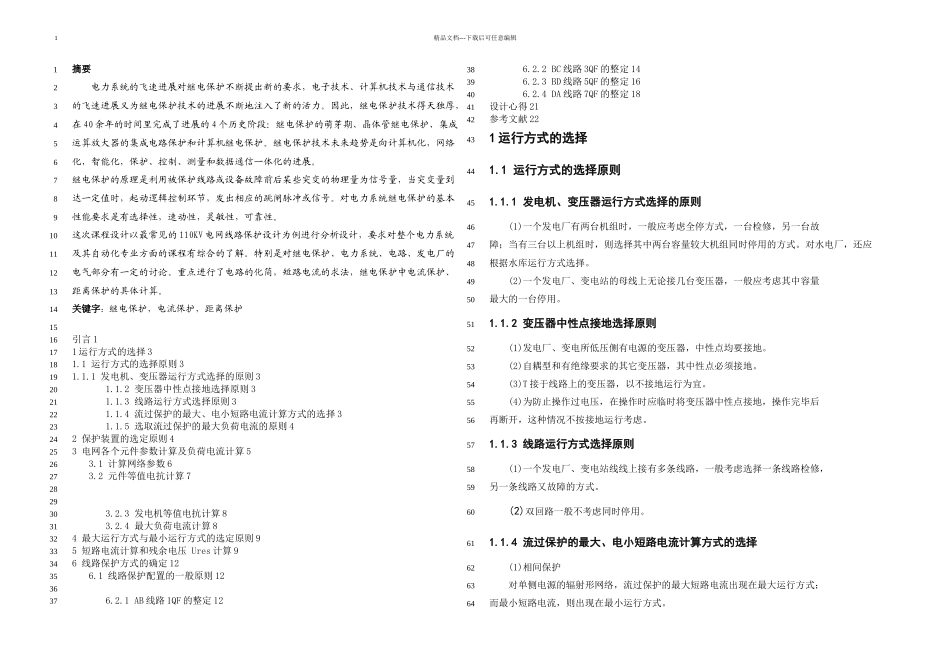

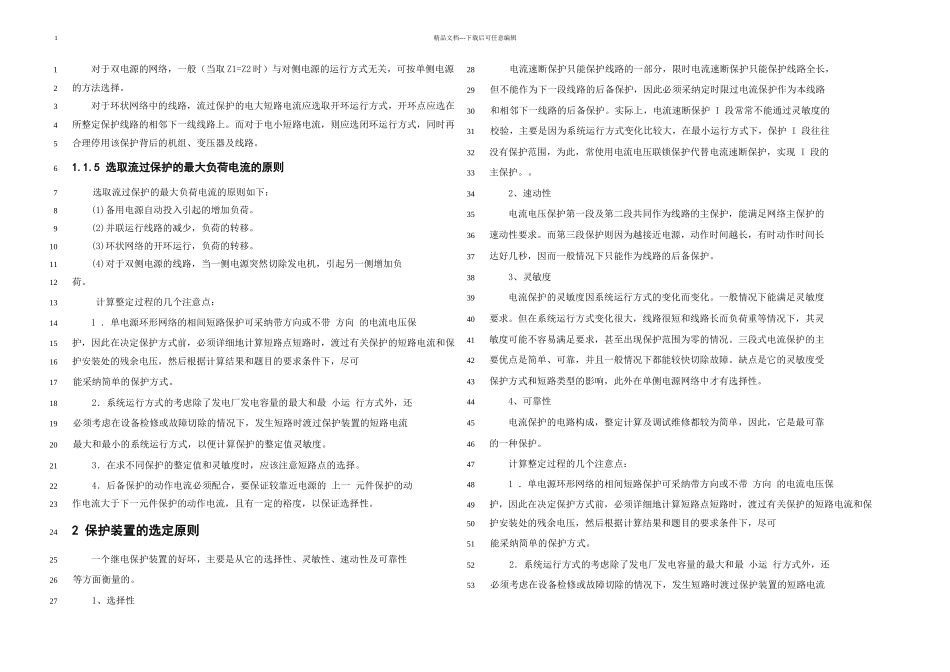

精品文档---下载后可任意编辑课程设计任务书110KV 单电源环形网络相间短路电流保护的设计110KV 单电源环形网络接地短路电流保护的设计一、已知条件二、 b=20 c=30 d=40 e=401．网络中各线路均采纳带方向或不带方向的电流电压保护，所有变压器均采纳纵差动作为主保护，变压器采纳Y / Δ−11接线。2．发电厂最大发电容量为，最小发电容量为。3．网络正常运行方式为发电厂容量最大且闭环运行。4．S.5．110 千伏断路器均采纳DW 2−110S，Ⅱ S。6．线路 AB、BC、AD 和 CD 的最大负荷电流请自行计算，负荷自启动系数为 1.5。7．各变电所引出线上后备保护的动作时间如图所示，Δt=0.5 S。8．线路的正序电抗均为0.4Ω/KM。9．主保护灵敏系数的规定：线路长度 200 公里以上不小于 1.3，线路长度 50~200公里不小于 1.4，50 公里以下不小于 1.5。10．后备保护灵敏系数的规定：近后备保护不小于 1.3；远后备保护不小于 1.2。三、设计任务1．确定保护 1、3、5、7 的保护方式（三段式）、各段保护整定值及灵敏度。2．绘制保护 1 的接线图（包括原理图和展开图）。3．撰写说明书，包括短路计算过程（公式及计算举例）、结果和保护方式的选择及整定计算结果（说明计算方法）。四、设计要点1．短路电流及残压计算，考虑以下几点1.1 运行方式的考虑1.2 最大负荷电流的计算1.3 短路类型的考虑1.4 曲线绘制2．保护方式的选择和整定计算1.1 保护的确定应从线路末端开始设计。1.2 优先选择最简单的保护（三段式电流保护），以提高保护的可靠性。当不能同时满足选择性、灵敏性和速动性时，可采纳较为复杂的方式，比如采纳电流电压连锁保护或方向保护等。1.3 将最终整定结果和灵敏度校验结果列成表格。1123456789101112131415161718192021222324252627282930313233343536精品文档---下载后可任意编辑摘要电力系统的飞速进展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速进展又为继电保护技术的进展不断地注入了新的活力。因此，继电保护技术得天独厚，在 40 余年的时间里完成了进展的 4 个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的进展。继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相...
