KVKV大港变电站一次系统设计

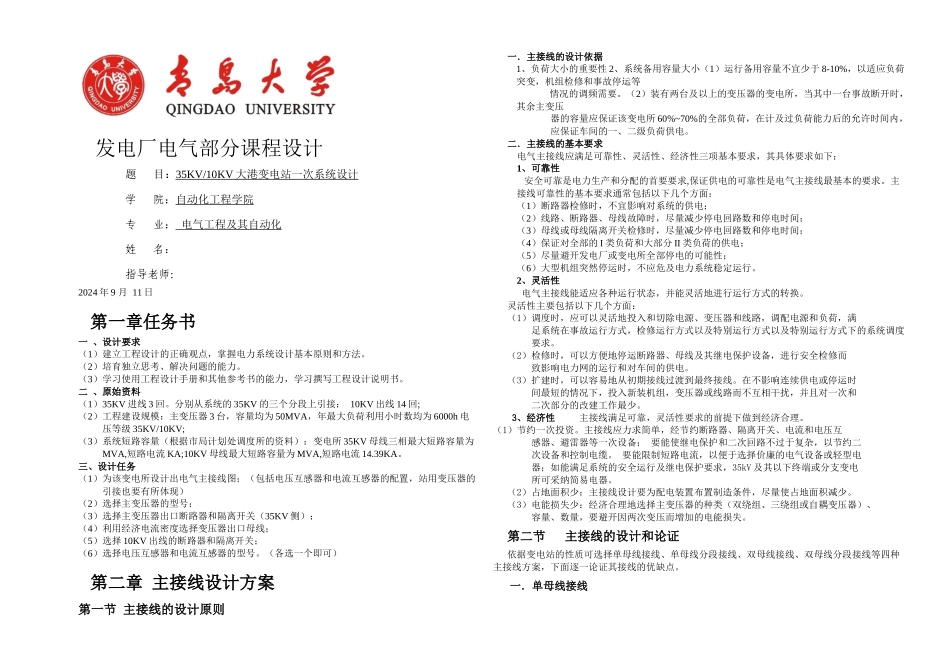

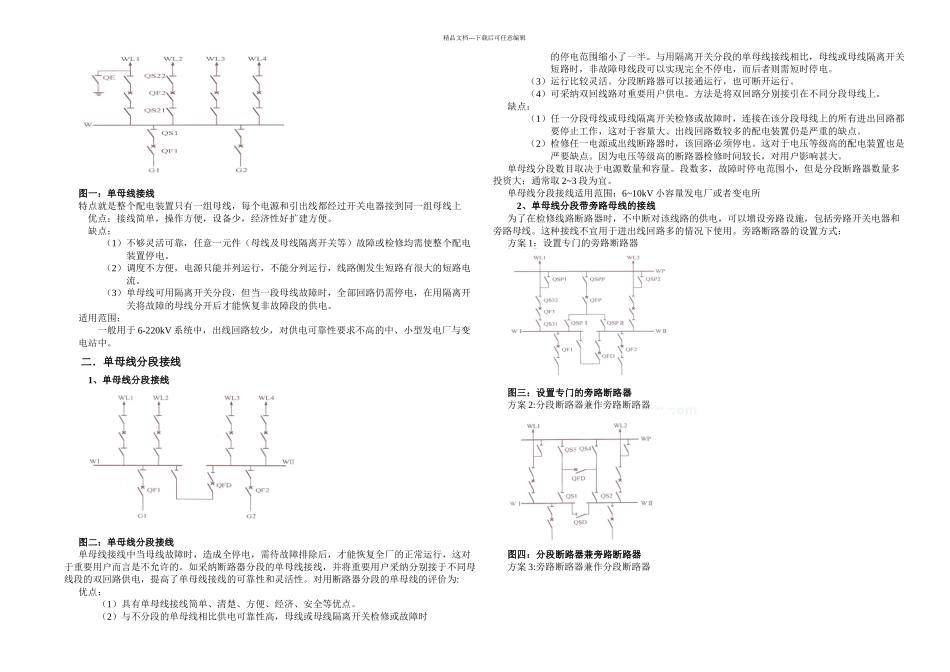

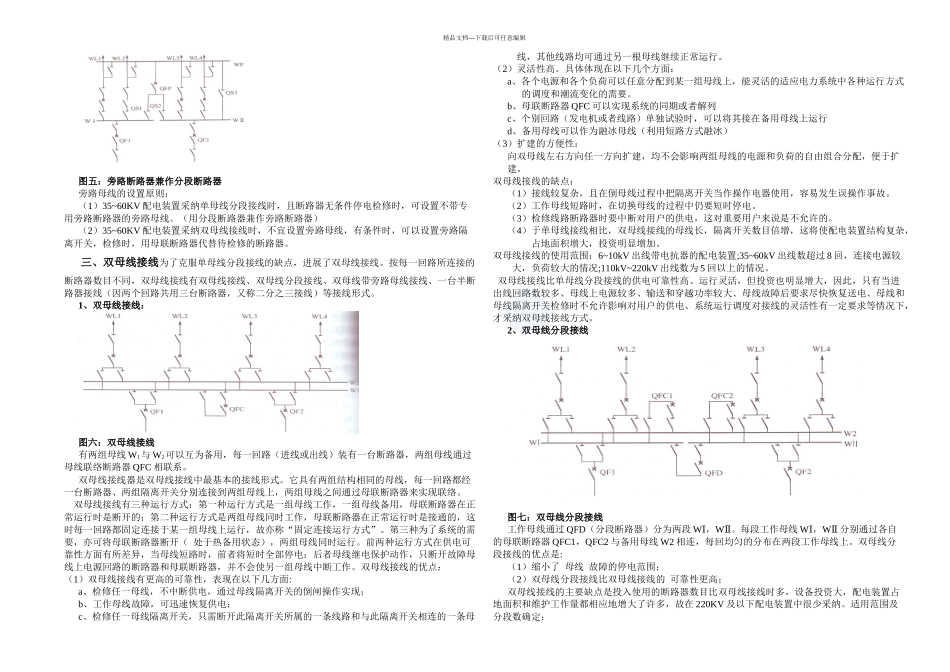

发电厂电气部分课程设计题 目：35KV/10KV 大港变电站一次系统设计 学 院：自动化工程学院专 业： 电气工程及其自动化姓 名：指导老师：2024 年 9 月 11 日第一章任务书一 、设计要求（1）建立工程设计的正确观点，掌握电力系统设计基本原则和方法。（2）培育独立思考、解决问题的能力。（3）学习使用工程设计手册和其他参考书的能力，学习撰写工程设计说明书。二 、原始资料（1）35KV 进线 3 回。分别从系统的 35KV 的三个分段上引接； 10KV 出线 14 回;（2）工程建设规模：主变压器 3 台，容量均为 50MVA，年最大负荷利用小时数均为 6000h 电压等级 35KV/10KV;（3）系统短路容量（根据市局计划处调度所的资料）：变电所 35KV 母线三相最大短路容量为MVA,短路电流 KA;10KV 母线最大短路容量为 MVA,短路电流 14.39KA。三、设计任务（1）为该变电所设计出电气主接线图；（包括电压互感器和电流互感器的配置，站用变压器的引接也要有所体现）（2）选择主变压器的型号；（3）选择主变压器出口断路器和隔离开关（35KV 侧）；（4）利用经济电流密度选择变压器出口母线；（5）选择 10KV 出线的断路器和隔离开关；（6）选择电压互感器和电流互感器的型号。（各选一个即可）第二章 主接线设计方案第一节 主接线的设计原则一．主接线的设计依据 1、负荷大小的重要性 2、系统备用容量大小（1）运行备用容量不宜少于 8-10%，以适应负荷突变，机组检修和事故停运等情况的调频需要。（2）装有两台及以上的变压器的变电所，当其中一台事故断开时，其余主变压器的容量应保证该变电所 60%~70%的全部负荷，在计及过负荷能力后的允许时间内，应保证车间的一、二级负荷供电。二．主接线的基本要求电气主接线应满足可靠性、灵活性、经济性三项基本要求，其具体要求如下：1、可靠性 安全可靠是电力生产和分配的首要要求,保证供电的可靠性是电气主接线最基本的要求。主接线可靠性的基本要求通常包括以下几个方面：（1）断路器检修时，不宜影响对系统的供电；（2）线路、断路器、母线故障时，尽量减少停电回路数和停电时间；（3）母线或母线隔离开关检修时，尽量减少停电回路数和停电时间；（4）保证对全部的 I 类负荷和大部分 II 类负荷的供电；（5）尽量避开发电厂或变电所全部停电的可能性；（6）大型机组突然停运时，不应危及电力系统稳定运行。2、灵活性电气主接线能适应各种运行状态，并能灵活地进行运行方式的转换...
