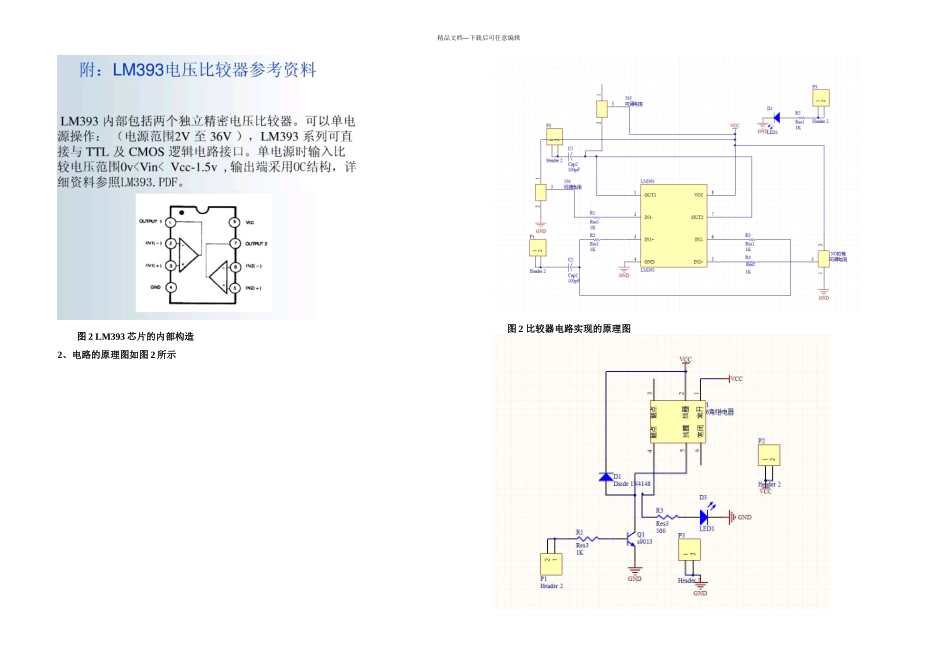

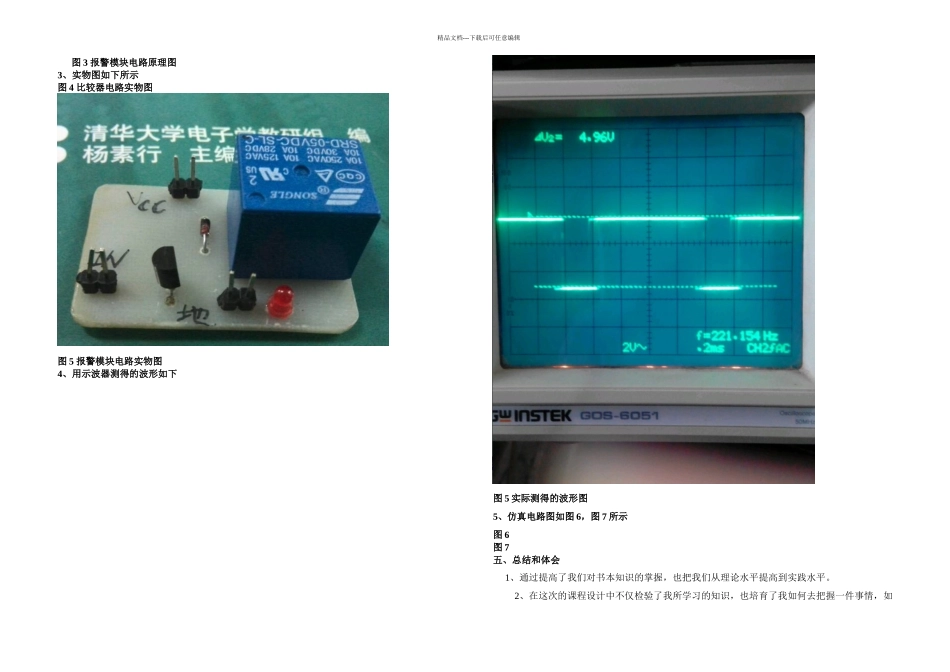

精品文档---下载后可任意编辑模拟电子技术课程设计报告 2024 ～ 2024 学年第 1 学期双限电压比较器的设计专 业： 电子信息科学与技术 班 级： 学 号： 姓 名：指导老师姓名： 指导老师职称： 2024 年 1 月 20 日课程设计报告【课题名称】 双线电压比较器【摘 要】 双限电压比较器是集成运放在非线性状态下的具体应用，它源于集成运放优良的性能，即趋于无穷放大的电压放大倍数，使之辆输入端的高电输出反映谁的特征来完成比较功能。深刻理解这一本质问题，对我们学习电子线路是十分重要的【关 键 词】 模拟电压；参考电压；比较；高、低电位。一、引言双限电压比较器是一种常用的模拟信处理器，功能是将一个模拟电压与两个参考电压进行比较。在自动控制及自动测量系统中，常常将比较器应用于报警、模/数转换以及各种非正弦波的产生和变换等。由于比较器的输出只有高电位或低电位两种状态，所以其中的集成运放工作在非线性区域。从电路结构来看，运放常常处于开环或正反馈状态。。二、总体方案设计1、设计要要求：设计一个双限电压比较器，要求可以根据要求设定 1V～3V 的阈值（门限）电压，当输入电压等于阈值电压时，电路报警（声音或光）。完成设计方案和硬件制作，提交课程设计报告。2、设计方案：本文采纳 LM393 专用比较器芯片的集成电路，对两个输入电压进行比较，并根据比较结果输出高电平或低电平电压，据此来推断输入信号的大小和极性根据题目要求，设定门限电压在小于 1V，大于 3V 的时候电路报警（发光）。利用继电器具有开关的作用，电路在高电平常继电器常开端口闭合，LED 灯发亮实现报警报警，三、设计原理分析1、双限比较器的一种电路图如图 1 所示.电路中有两个集成运放 A1 和 A2，输入电压 UI 各通过一个电阻 R 分别接到 A1 的同相输入端和 A2 的反向输入端，两个参考电压 UREF1 和 UREF2 分别加在 A1 的反向输入端和 A2 的同相输入端，其中 UREF1>UREF2,然后连接在一起，作为双限比较器的输出端。图 1。2、条件假如 UI>鄀(当然更满足 UI>REF2),则 A1 输出高电平，A2 输出低电平3、报警模块原理分析a.当比较器引脚输出高电平常，三极管饱和导通，+5V 电源加到继电器线圈两端，继电器吸合，继电器的常开触电闭合，相当于开关闭合。b.当比较器的 IO 引脚输出低电平常，三极管截止，继电器线圈两端没有电位差，继电器衔铁释放，继电器的常开触点释放，相当于开关...
