LTE中PDCCHCCE利用率影响因素探讨

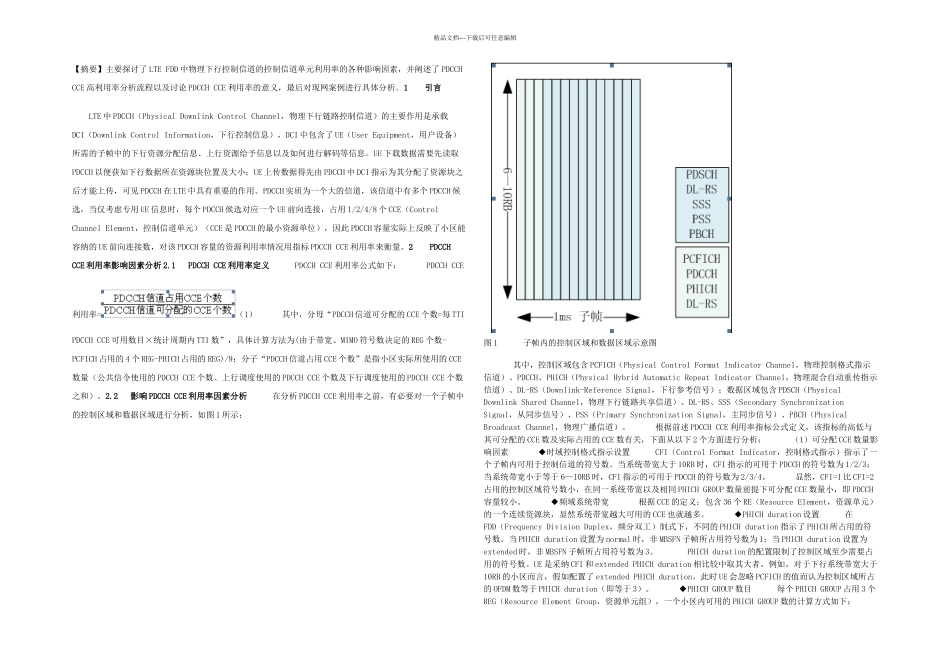

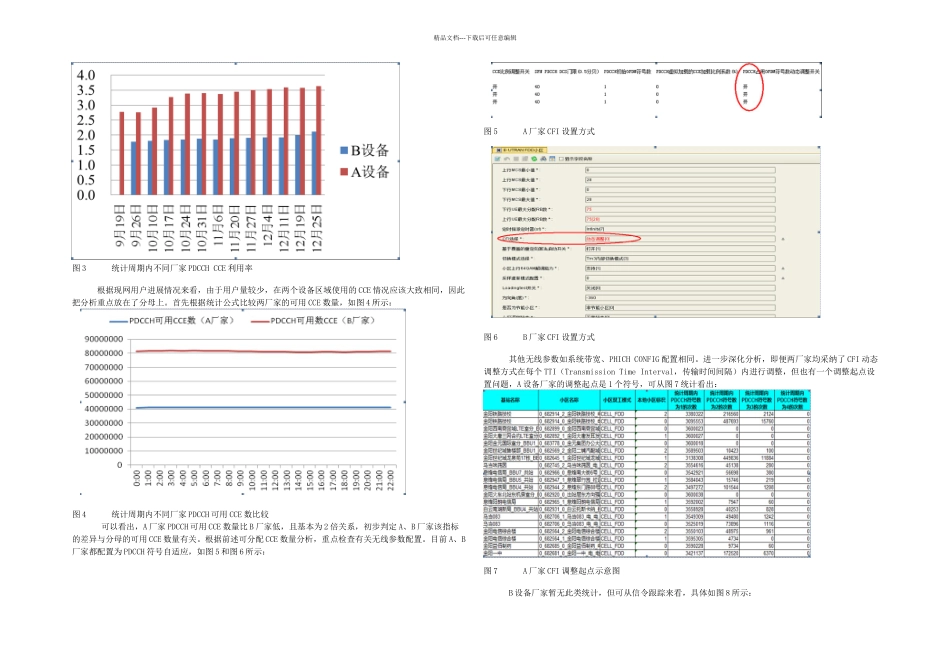

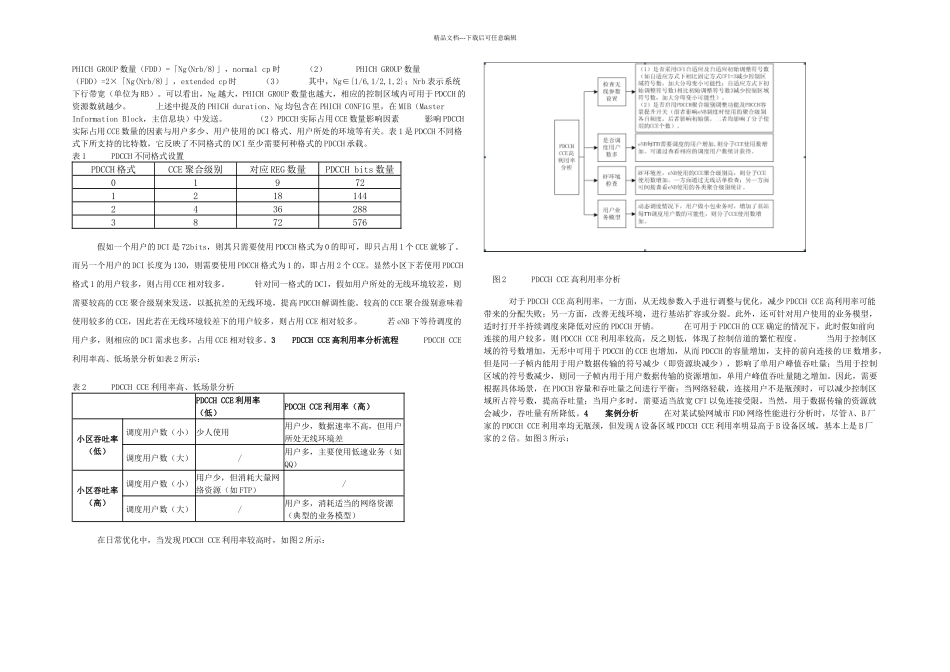

精品文档---下载后可任意编辑【摘要】主要探讨了 LTE FDD 中物理下行控制信道的控制信道单元利用率的各种影响因素，并阐述了 PDCCH CCE 高利用率分析流程以及讨论 PDCCH CCE 利用率的意义，最后对现网案例进行具体分析。1 引言LTE 中 PDCCH（Physical Downlink Control Channel，物理下行链路控制信道）的主要作用是承载DCI（Downlink Control Information，下行控制信息），DCI 中包含了 UE（User Equipment，用户设备）所需的子帧中的下行资源分配信息、上行资源给予信息以及如何进行解码等信息。UE 下载数据需要先读取PDCCH 以便获知下行数据所在资源块位置及大小；UE 上传数据得先由 PDCCH 中 DCI 指示为其分配了资源块之后才能上传，可见 PDCCH 在 LTE 中具有重要的作用。PDCCH 实质为一个大的信道，该信道中有多个 PDCCH 候选，当仅考虑专用 UE 信息时，每个 PDCCH 候选对应一个 UE 前向连接，占用 1/2/4/8 个 CCE（Control Channel Element，控制信道单元）（CCE 是 PDCCH 的最小资源单位），因此 PDCCH 容量实际上反映了小区能容纳的 UE 前向连接数，对该 PDCCH 容量的资源利用率情况用指标 PDCCH CCE 利用率来衡量。2 PDCCH CCE 利用率影响因素分析 2.1 PDCCH CCE 利用率定义 PDCCH CCE 利用率公式如下： PDCCH CCE利用率=（1） 其中，分母“PDCCH 信道可分配的 CCE 个数=每 TTI PDCCH CCE 可用数目×统计周期内 TTI 数”，具体计算方法为(由于带宽、MIMO 符号数决定的 REG 个数-PCFICH 占用的 4 个 REG-PHICH 占用的 REG)/9；分子“PDCCH 信道占用 CCE 个数”是指小区实际所使用的 CCE数量（公共信令使用的 PDCCH CCE 个数、上行调度使用的 PDCCH CCE 个数及下行调度使用的 PDCCH CCE 个数之和）。2.2 影响 PDCCH CCE 利用率因素分析 在分析 PDCCH CCE 利用率之前，有必要对一个子帧中的控制区域和数据区域进行分析，如图 1 所示： 图 1 子帧内的控制区域和数据区域示意图 其中，控制区域包含 PCFICH（Physical Control Format Indicator Channel，物理控制格式指示信道）、PDCCH、PHICH（Physical Hybrid Automatic Repeat Indicator Channel，物理混合自动重传指示信道）、DL-RS（Downlink-Reference Signal，下行参考信号）；数据区域包含 PDSCH（Physical Downlink Shared Channel，物理下行链...
